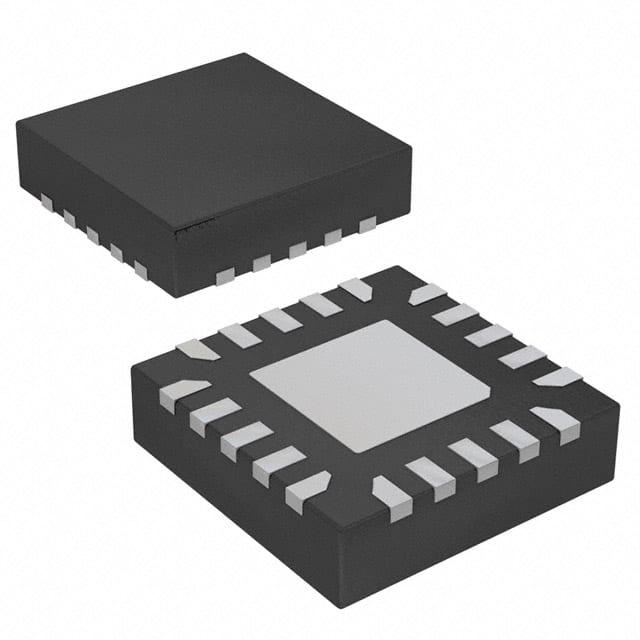

ATTINY24A-MM8R

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 1KB FLASH 2KB Brown-out Detect/Reset,POR,PWM,Temp Sensor,WDT 内部 12 1.8V 5.5V 20MHz USI 128 x 8 A/D 8x10b 8bit AVR QFN 贴片安装 3mm*3mm*850μm
供应商型号: ATTINY24A-MM8RCT-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY24A-MM8R

ATTINY24A-MM8R概述

    # 全面解析:ATtiny24A/44A/84A 8位微控制器

    1. 产品简介


    基本信息
    ATtiny24A/44A/84A 系列是基于增强型RISC架构的低功耗CMOS 8位微控制器,由Atmel公司生产。这些微控制器提供了灵活的功能集,适用于广泛的应用领域,如消费电子、工业控制、医疗设备及物联网(IoT)设备。每个型号根据闪存大小不同分为三种版本:ATtiny24A具有2KB闪存,ATtiny44A具有4KB,而ATtiny84A则提供8KB。
    主要功能
    - 高性能与低功耗结合:采用单时钟周期执行的指令,最高可达1 MIPS每MHz。
    - 丰富的外设接口:集成多个定时器/计数器、PWM通道、ADC、模拟比较器、USART和SPI接口。
    - 广泛的存储能力:支持2K/4K/8K字节的可编程闪存、128/256/512字节的EEPROM以及128/256/512字节的SRAM。
    - 灵活的电源管理:支持多种省电模式,例如闲置模式、ADC噪声降低模式、待机模式和掉电模式。
    应用领域
    ATtiny24A/44A/84A广泛应用于嵌入式系统设计,尤其适合需要低功耗和高性能的小型化电子设备。例如智能家电、传感器节点、遥控器和便携式医疗设备。

    2. 技术参数


    | 参数类别 | 描述 |

    | 处理器核心 | 高性能、低功耗的8位AVR微控制器 |
    | 闪存容量 | 2K/4K/8K字节 In-System 自编程闪存 |
    | EEPROM容量 | 128/256/512字节 |
    | SRAM容量 | 128/256/512字节 |
    | ADC通道数 | 8个独立通道,或12个差分通道对 |
    | ADC精度 | 10位分辨率 |
    | 定时器/计数器 | 一个8位定时器/计数器;一个16位定时器/计数器 |
    | PWM通道 | 每个定时器提供两个独立的PWM通道 |
    | 工作电压范围 | 1.8V 至 5.5V |
    | 速度范围 | 0MHz 至 20MHz(取决于电压) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装形式 | 20引脚QFN/MLF/VQFN、14引脚SOIC、14引脚PDIP和15球UFBGA |

    3. 产品特点和优势


    特殊功能与优势
    1. 强大的RISC架构:32个通用寄存器直接连接到ALU,单周期指令执行实现高达10倍的性能提升。
    2. 高耐久性非易失性存储:Flash和EEPROM分别支持10,000次和100,000次擦写循环,数据保留长达20年(85°C)。
    3. 多重保护机制:内置看门狗定时器、掉电检测电路、程序锁定功能以确保数据安全。
    4. 低功耗设计:在闲置模式下仅消耗33µA电流,在掉电模式下仅为0.1µA,极大延长电池寿命。
    5. 多用途IO口:12个可编程GPIO引脚,适应多样化的硬件接口需求。

    4. 应用案例和使用建议


    典型应用场景
    - 无线通信模块:利用UART或SPI接口进行数据传输,结合低功耗特性适用于蓝牙耳机或IoT网关。
    - 环境监测系统:通过集成的ADC采集温度、湿度等传感器数据,用于智能家居或工业自动化监控。
    - 便携式医疗设备:精确的ADC和丰富的IO配置满足实时健康参数检测的需求。
    使用建议
    1. 合理分配资源:根据实际需求选择合适的闪存和SRAM容量版本。
    2. 电源管理优化:对于长时间运行的应用,应启用掉电模式以减少不必要的功耗。
    3. 软件调试辅助:使用debugWIRE工具进行在线调试,快速定位代码错误。

    5. 兼容性和支持


    兼容性
    ATtiny24A/44A/84A支持标准的QFP、SOIC等封装,可直接替换同类产品而无需更改硬件设计。此外,该系列芯片可通过SPI接口进行现场编程,兼容主流开发工具链。
    技术支持
    Atmel官方提供了全面的技术文档和支持服务,包括数据手册、应用笔记、驱动程序以及一系列开发套件。开发者可通过官网免费下载相关资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | Flash程序写入失败 | 检查供电电压是否稳定,确认ISP配置正确 |
    | 温度过高导致芯片停止工作 | 启用Brown-out检测功能并调整阈值 |
    | IO口异常输出 | 检查对应的寄存器配置,确认内部上拉电阻是否启用 |

    7. 总结和推荐


    综合评价
    ATtiny24A/44A/84A系列微控制器凭借其高性能、低功耗和高可靠性,在小型嵌入式系统中表现出色。其丰富的外设接口和灵活的电源管理模式使其成为众多领域的理想选择。
    推荐理由
    无论是对成本敏感还是对性能有较高要求的设计项目,这一系列芯片都能提供优秀的性价比。强烈推荐给需要高效能、低功耗微控制器的开发者。
    以上内容基于ATtiny24A/44A/84A的产品技术手册进行了全面整理,旨在为用户提供详尽的信息参考。

ATTINY24A-MM8R参数

参数
最大工作供电电压 5.5V
EEPROM大小 128 x 8
程序存储器大小 2KB
核心处理器 AVR
数据转换器 A/D 8x10b
内核数 -
速度 20MHz
最小工作供电电压 1.8V
接口类型 USI
I/O数量 12
程序存储器类型 FLASH
最大时钟频率 20MHz
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.8V~5.5V
数据总线宽度 8bit
RAM大小 1KB
外设 Brown-out Detect/Reset,POR,PWM,Temp Sensor,WDT
长*宽*高 3mm*3mm*850μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
