首页  >  产品百科  >  DSPIC33EP32MC204T-E/ML

DSPIC33EP32MC204T-E/ML

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 216KB FLASH 32KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT 内部 35 1 3V 3.6V 60MHz I2C,IrDA,LINbus,QEI,SPI,UART,USART 16bit dsPIC QFN-44 贴片安装,黏合安装 8mm*8mm*880μm
供应商型号: 579-P33EP32MC204TEML
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EP32MC204T-E/ML

DSPIC33EP32MC204T-E/ML概述

    文章标题:dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 系列产品技术分析

    1. 产品简介


    dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 是 Microchip Technology 公司推出的一系列高性能微控制器和数字信号控制器(Digital Signal Controller, DSC)。这些器件以其高效能和广泛的外围接口而闻名,适用于多种工业控制和嵌入式系统应用。产品家族涵盖了通用微控制器和专门针对电机控制优化的设计。其中,dsPIC 系列专为数字信号处理优化,具备强大的运算能力;PIC 系列则侧重于高性价比的通用控制。

    2. 技术参数


    以下是这些产品的关键技术参数:
    - 工作电压与温度范围:
    - 工作电压:3.0V 至 3.6V
    - 温度范围:-40°C 至 +125°C(部分型号支持至 +150°C)
    - 运行速度:DC 至 70 MIPS(最低电压下),最高可达 150 MIPS
    - 核心架构:
    - 16 位 dsPIC33E/PIC24E CPU
    - 指令集高效(支持 C 和汇编语言)
    - 双宽累加器支持硬件乘法和快速除法
    - 时钟管理:
    - 内部振荡器精度达 1%
    - 支持多路时钟源及可编程锁相环(PLL)
    - 电源管理:
    - 支持睡眠、空闲和节电模式
    - 动态电流典型值:0.6 mA/MHz
    - PWM 高速模块:
    - 最多三组独立定时器(双通道)
    - PWM 分辨率高达 7.14 ns
    - 应用于:DC/AC 转换、逆变器、无刷直流电机(BLDC)、永磁同步电机(PMSM)
    - 高级模拟特性:
    - 高速 10 位/12 位 ADC:最大采样速率达 1.1 MSPS
    - 多个集成比较器与运算放大器
    - CTMU(Charge Time Measurement Unit)支持高分辨率时间测量和触摸传感
    - 通信接口:
    - 两组 UART(17.5 Mbps),支持 LIN 协议
    - 四线 SPI(最高 15 Mbps)
    - CAN 模块支持高速数据传输(1 Mbps)
    - 定时器与中断:
    - 十二个通用定时器,其中两个为 32 位
    - 输入捕获与输出比较模块
    - 外设引脚选择(PPS)支持灵活的功能重映射
    - 封装与存储:
    - 提供 28 引脚、36 引脚、44 引脚及 64 引脚等多种封装形式
    - 存储容量从 32 KB 到 512 KB 不等

    3. 产品特点和优势


    - 卓越的实时性能:高速指令执行能力和双宽累加器显著提升处理效率。
    - 多功能外设:集成了丰富且高度可配置的外设模块,适配多样化的应用场景。
    - 低功耗设计:支持动态电流优化和多种节能模式,降低整体功耗。
    - 电机控制优化:提供专用电机控制 PWM 模块和高精度 ADC,便于设计高效电机驱动电路。
    - 高可靠性:通过 AEC-Q100 认证,适用于汽车及严苛工业环境。

    4. 应用案例和使用建议


    这些微控制器广泛应用于工业自动化、电机控制、电源转换和消费电子等领域。例如:
    - 工业机器人:利用高精度 PWM 和丰富的定时器实现复杂的运动控制算法。
    - 新能源汽车:通过高效的无刷直流电机驱动器实现动力系统的核心控制。
    - 智能家电:支持多路传感器接口和高效通信,适合现代智能家居设备。
    使用建议:
    1. 在设计复杂控制系统时,优先考虑使用 dsPIC 系列以发挥其 DSP 功能优势。
    2. 对于需要更高电流处理能力的应用,可选择大封装(如 64 引脚)版本以获得更多的 I/O 资源。

    5. 兼容性和支持


    - 兼容性:各型号支持多种通信协议(如 UART、CAN、SPI)并可通过外设引脚选择(PPS)重新分配功能,提高灵活性。
    - 支持服务:Microchip 提供详尽的技术文档、开发工具(如 MPLAB X IDE)以及在线社区支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法进入低功耗模式 | 检查 PMDx 寄存器设置是否正确 |
    | PWM 输出波形失真 | 调整死区时间和采样频率 |
    | 中断响应延迟过大 | 增加中断优先级或将任务迁移到后台 |

    7. 总结和推荐


    dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 系列微控制器凭借其强大的性能、丰富的外设组合以及广泛的应用适配性,成为嵌入式系统和电机控制领域的优选解决方案。对于需要高性能、高可靠性的应用场景,强烈推荐使用此系列产品。此外,Microchip 的完善支持体系也为开发者提供了极大的便利。无论是初学者还是资深工程师,都能从中受益匪浅。
    如果您正在寻找一款兼具成本效益与强大功能的微控制器,这套产品无疑是一个理想的选择!

DSPIC33EP32MC204T-E/ML参数

参数
振荡器类型 内部
I/O数量 35
核心处理器 dsPIC
最大工作供电电压 3.6V
程序存储器类型 FLASH
数据总线宽度 16bit
电压-电源(Vcc/Vdd) 3V~3.6V
程序存储器大小 32KB
最小工作供电电压 3V
最大时钟频率 60MHz
内核数 1
数据转换器 -
接口类型 I2C,IrDA,LINbus,QEI,SPI,UART,USART
RAM大小 216KB
速度 -
EEPROM大小 -
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT
长*宽*高 8mm*8mm*880μm

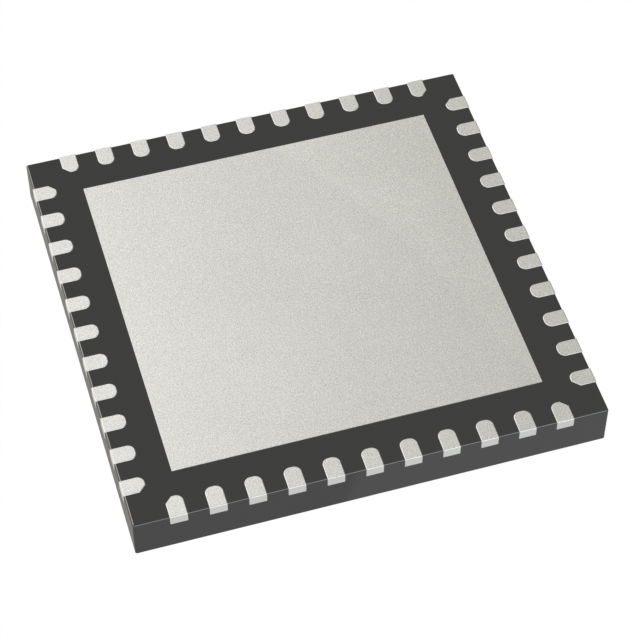

通用封装 QFN-44
安装方式 贴片安装,黏合安装
包装方式 卷带包装

DSPIC33EP32MC204T-E/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EP32MC204T-E/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33EP32MC204T-E/ML DSPIC33EP32MC204T-E/ML数据手册

DSPIC33EP32MC204T-E/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ $ 2.6145 ¥ 22.0925
库存: 0
起订量: 1600 增量: 1
交货地:
最小起订量为:1600
合计: ¥ 0
直接购买
加入购物车
