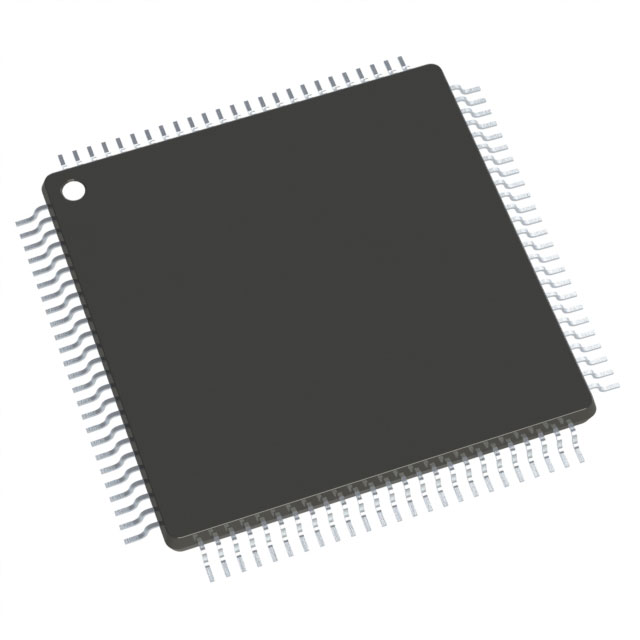

PIC32MZ1024EFH100T-I/PF

产品分类: 微控制器(MCU)
产品描述: 2.1V~3.6V 200MHz 512KB FLASH 1MB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 78 1 2.1V 3.6V 200MHz CANbus,EBI,EMI,Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG A/D 40x12b 32bit MIPS32® M-Class QFP 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MZ1024EFH100T-I/PF

PIC32MZ1024EFH100T-I/PF概述

    # PIC32MZ Embedded Connectivity with Floating Point Unit (EF) Family

    产品简介


    Microchip Technology Inc. 的PIC32MZ嵌入式连接性浮点单元(EF)系列是基于高性能32位微控制器的解决方案,旨在满足各种嵌入式系统需求。该系列产品集成了丰富的外设和先进的功能,适用于音频处理、图形显示、网络通信等领域。主要产品特点包括:支持高达252 MHz的主频(部分型号),具备16 KB指令缓存和4 KB数据缓存,集成双精度浮点运算单元(FPU),并支持多种工业标准接口。其广泛的应用领域包括消费电子、工业控制、汽车电子等。

    技术参数


    核心参数
    - 主频范围: 252 MHz(最高可达415 DMIPS)
    - 内核类型: M-Class
    - 缓存: 16 KB指令缓存,4 KB数据缓存
    - 浮点运算单元: 支持32位和64位浮点运算
    - 内存保护单元(MMU): 支持高级嵌入式操作系统运行
    - 代码优化模式: microMIPS™ 模式可减少代码大小达35%
    - 数字信号处理增强: 四个64位累加器,单周期MAC、饱和及分数数学运算,符合IEEE 754标准
    系统时钟与电源管理
    - 时钟管理: 可编程锁相环(PLL)、振荡器时钟源,具备故障安全时钟监控器(FSCM)
    - 低功耗模式: 包括睡眠和空闲模式
    - 复位功能: 内置上电复位(POR)和欠压复位(BOR)
    外部接口与存储器
    - 外部总线接口(EBI): 最大50 MHz
    - 串行四通道接口(SQI): 最大50 MHz
    - 模拟接口: 12位ADC模块,最多48路模拟输入,支持高达18 Msps采样率
    - 音频接口: I2S、LJ、RJ协议支持
    - 高速通信接口: USB 2.0全速On-the-Go(OTG)、10/100 Mbps以太网MAC
    - 嵌入式闪存: 最高2 MB,静态RAM:512 KB

    产品特点和优势


    PIC32MZ EF系列微控制器提供了卓越的性能和丰富的功能集,使其成为复杂嵌入式系统的理想选择。其核心优势包括:
    - 强大的计算能力: 支持浮点运算,适合需要高性能计算的任务。
    - 灵活的内存管理: 内置MMU和高速缓存,为复杂的嵌入式操作系统提供支持。
    - 多接口兼容性: 提供广泛的通信接口,方便与多种设备连接。
    - 高可靠性: 支持工业级温度范围(-40°C至+125°C),确保在恶劣环境下稳定运行。

    应用案例和使用建议


    应用案例
    - 音频处理: 利用其强大的浮点运算能力处理音频信号。
    - 图形显示: 配合图形接口,用于开发交互式用户界面。
    - 网络通信: 通过集成的以太网MAC和USB OTG控制器,实现高效的数据传输。
    使用建议
    在设计系统时,应充分利用其灵活的外设配置,例如通过Peripheral Pin Select(PPS)功能重新映射引脚,以优化布线和简化设计。同时,注意电源管理和时钟配置,以最大限度地降低功耗并提高系统稳定性。

    兼容性和支持


    兼容性
    - PIC32MZ EF系列微控制器支持多种外部设备和协议,例如USB、以太网、I²C等,可以轻松与其他电子元件和设备集成。
    - 其封装形式多样,包括QFN、TQFP、TFBGA等多种类型,满足不同应用的需求。
    支持与维护
    Microchip为用户提供全面的技术支持,包括开发工具、软件框架和文档资源。其MPLAB Harmony Integrated Software Framework简化了应用程序的开发过程,加快产品上市时间。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动失败 | 检查复位配置和电源电压是否正常 |
    | 外设通信异常 | 确认时钟设置正确且无信号干扰 |
    | 程序运行不稳定 | 调试代码逻辑,检查是否存在内存泄漏问题 |

    总结和推荐


    总体而言,PIC32MZ EF系列微控制器凭借其强大的性能、丰富的功能和良好的兼容性,在嵌入式系统设计中表现出色。无论是对于需要高性能计算的应用还是对低功耗有严格要求的场合,它都是一款值得推荐的产品。强烈建议在需要高性能和灵活性的项目中优先考虑此系列芯片。

PIC32MZ1024EFH100T-I/PF参数

参数
最小工作供电电压 2.1V
核心处理器 MIPS32® M-Class
最大时钟频率 200MHz
数据转换器 A/D 40x12b
最大工作供电电压 3.6V
内核数 1
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
速度 200MHz
程序存储器大小 1MB
RAM大小 512KB
振荡器类型 内部
接口类型 CANbus,EBI,EMI,Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG
数据总线宽度 32bit
EEPROM大小 -
I/O数量 78
电压-电源(Vcc/Vdd) 2.1V~3.6V
程序存储器类型 FLASH
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC32MZ1024EFH100T-I/PF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ1024EFH100T-I/PF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MZ1024EFH100T-I/PF PIC32MZ1024EFH100T-I/PF数据手册

PIC32MZ1024EFH100T-I/PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
