首页  >  产品百科  >  PIC32MM0064GPL028-I/M6

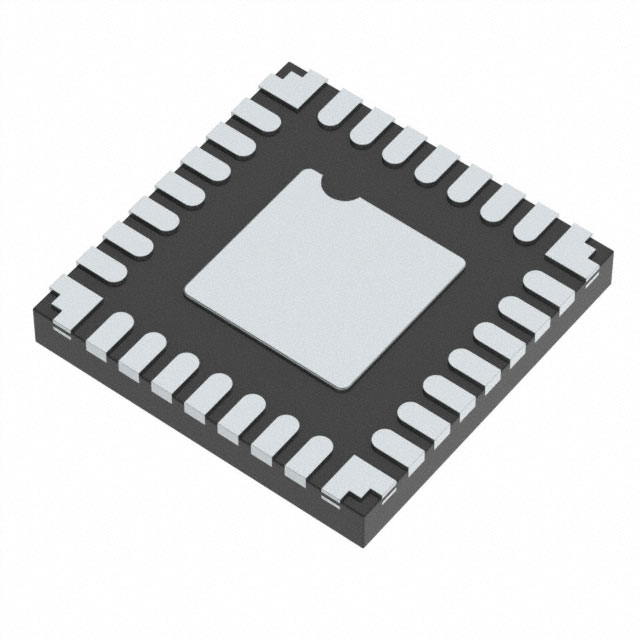

PIC32MM0064GPL028-I/M6

产品分类: 微控制器(MCU)
产品描述: 2V~3.6V 25MHz 8KB FLASH 64KB Brown-out Detect/Reset,HLVD,I2S,POR,PWM,WDT 内部 22 1 2V 3.6V 25MHz Brown-out Detect,HLVD,I2S,POR,PWM,Reset,WDT A/D 12x10/12b,D/A 1x5b 32bit MIPS32® microAptiv™ QFN 贴片安装 550μm(高度)
供应商型号: 579-MM0064GPL028IM6
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MM0064GPL028-I/M6

PIC32MM0064GPL028-I/M6概述

    # PIC32MM0064GPL036 家族微控制器技术手册解读

    1. 产品简介


    产品类型
    PIC32MM0064GPL036家族是Microchip公司推出的高性能32位微控制器系列,基于microAptiv UC内核,专为低功耗和高性能需求设计。
    主要功能
    该系列产品具备多种外围模块和强大的CPU处理能力,适合各种嵌入式应用领域。主要功能包括:高速CPU处理、丰富的存储器选项、多通道外设接口、以及灵活的电源管理方案。
    应用领域
    此款微控制器适用于汽车电子、工业控制、物联网设备、医疗仪器等多个领域,能够满足高性能和低功耗要求。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 工作电压 | 2.0V 至 3.6V |
    | 工作温度范围 | -40°C 至 +125°C (-40°C 至 +85°C) |
    | 最高时钟频率 | DC 至 25 MHz |
    | 微处理器核心 | microAptiv UC 内核(5级流水线) |
    | 数据总线宽度 | 32位 |
    | 程序存储器容量 | 16KB 至 64KB Flash 存储器 |
    | 数据存储器容量 | 4KB 至 8KB SRAM |
    | 高性能支持 | microMIPS 指令集(35% 更小代码,98% 更高效) |
    | 外部中断支持 | 所有端口均支持外部中断 |

    3. 产品特点和优势


    独特功能
    - 低功耗模式:支持多种低功耗模式(Idle、Sleep),睡眠电流低至0.5μA(Regulator Retention模式)。
    - 高性能指令集:采用microMIPS指令集,比传统MIPS32指令效率更高。
    - 高精度振荡器:支持PLL、内部Fast RC振荡器等多种配置。
    市场竞争力
    - 集成度高,片上Flash和RAM容量可选。
    - 支持多种通信接口(如UART、SPI、I2S等)。
    - 具备丰富的外设和中断配置,易于集成复杂系统。

    4. 应用案例和使用建议


    应用案例
    1. 车载电子系统:支持汽车诊断和传感器监控。
    2. 工业控制:用于工厂自动化设备的数据采集与控制。
    3. 物联网设备:提供实时数据处理和无线连接支持。
    使用建议
    - 选择适合应用的Flash和RAM容量版本。
    - 注意电源管理和时钟配置以降低功耗。
    - 利用Peripheral Pin Select(PPS)功能简化硬件设计。

    5. 兼容性和支持


    兼容性
    - 与大多数PIC24 MCU和dsPIC DSC设备引脚兼容。
    - 支持标准调试接口(如ICSP和JTAG)。
    厂商支持
    - Microchip提供了全面的技术文档和开发工具。
    - 提供免费软件开发套件(SDK)和在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动失败 | 检查晶振配置是否正确 |
    | 程序运行不稳定 | 调整电压和时钟频率 |
    | 外设功能异常 | 检查外设初始化设置是否完整 |

    7. 总结和推荐


    综合评估
    PIC32MM0064GPL036家族是一款高性能、低功耗的32位微控制器,尤其适合对电源效率和实时响应要求较高的应用。其丰富的外围模块和灵活的配置选项使其成为嵌入式开发的理想选择。
    推荐结论
    强烈推荐给需要高性能和低功耗平衡的项目团队。无论是汽车电子还是物联网设备,该系列都提供了优秀的技术支持和性能保障。

    以上是对PIC32MM0064GPL036家族微控制器技术手册的深度解读,希望对您的技术选型和产品开发有所帮助!

PIC32MM0064GPL028-I/M6参数

参数
核心处理器 MIPS32® microAptiv™
最大工作供电电压 3.6V
RAM大小 8KB
I/O数量 22
程序存储器大小 64KB
速度 25MHz
程序存储器类型 FLASH
最小工作供电电压 2V
最大时钟频率 25MHz
外设 Brown-out Detect/Reset,HLVD,I2S,POR,PWM,WDT
内核数 1
EEPROM大小 -
数据转换器 A/D 12x10/12b,D/A 1x5b
电压-电源(Vcc/Vdd) 2V~3.6V
接口类型 Brown-out Detect,HLVD,I2S,POR,PWM,Reset,WDT
振荡器类型 内部
数据总线宽度 32bit
长*宽*高 550μm(高度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC32MM0064GPL028-I/M6厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MM0064GPL028-I/M6数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MM0064GPL028-I/M6 PIC32MM0064GPL028-I/M6数据手册

PIC32MM0064GPL028-I/M6封装设计

查看详情并下载
Symbol
Footprint
3D Model
