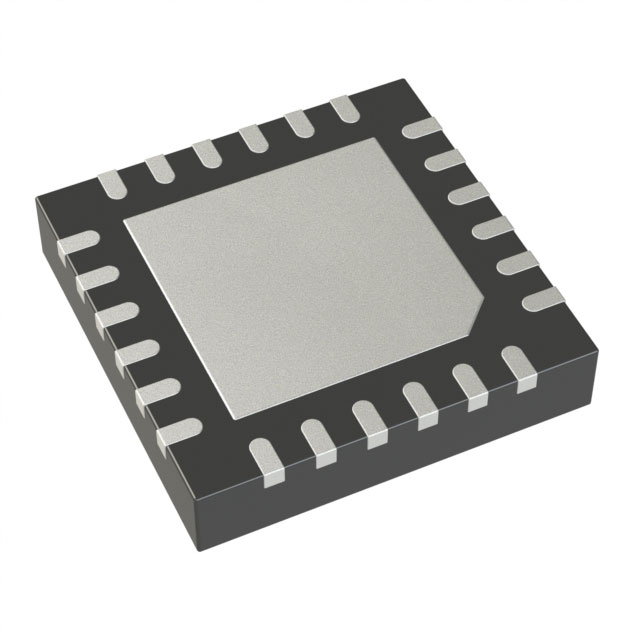

ATTINY417-MFR

产品分类: 微控制器(MCU)
产品描述: 2.7V~5.5V 16MHz 2KB FLASH 4KB Brown-out Detect/Reset,POR,WDT 内部 22 1.8V 5.5V 20MHz I2C,IrDA,LINbus,SPI,UART,USART 128 x 8 A/D 12x10b,D/A 1x8b 8bit AVR QFN 贴片安装,黏合安装
供应商型号: ATTINY417-MFR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY417-MFR

ATTINY417-MFR概述

    ATtiny417/814/816/817 tinyAVR® 1-series Microcontroller

    产品简介


    ATtiny417/814/816/817是Microchip公司tinyAVR® 1系列微控制器家族的一部分。这些微控制器配备了AVR处理器,具有硬件乘法器,最高运行频率可达20 MHz,拥有4 KB或8 KB的Flash存储器,256字节或512字节的SRAM,以及128字节的EEPROM。它们采用14引脚、20引脚SOIC封装和20引脚、24引脚VQFN封装。这些微控制器集成了灵活的低功耗架构,包括事件系统(Event System)、精确的模拟功能和核心独立外围设备(Core Independent Peripherals, CIPs),支持电容式触摸接口,具备驱动屏蔽(Driven Shield)和增强模式(Boost Mode)技术。

    技术参数


    - CPU
    - 运行频率:最高20 MHz
    - 单周期I/O访问
    - 两级中断控制器
    - 双周期硬件乘法器
    - 内存
    - Flash存储器:4 KB/8 KB
    - EEPROM:128字节
    - SRAM:256字节/512字节
    - 写入/擦除次数:Flash 10,000次,EEPROM 100,000次
    - 数据保留:40年(55°C)
    - 系统
    - 电源上电复位(Power-on Reset, POR)
    - 棕外检测器(Brown-out Detector, BOD)
    - 时钟选项:
    - 16/20 MHz低功耗内部RC振荡器
    - 32.768 kHz超低功耗(Ultra Low-Power, ULP)内部RC振荡器
    - 32.768 kHz外部晶体振荡器
    - 外部时钟输入
    - 单针统一编程调试接口(Unified Program and Debug Interface, UPDI)
    - 睡眠模式
    - 空闲模式:所有外设运行以快速唤醒
    - 待机模式
    - 断电模式,全数据保留
    - 外围设备
    - 1个16位定时器/计数器A(TCA),具有专用周期寄存器和三个比较通道
    - 1个16位定时器/计数器B(TCB),具有输入捕获功能
    - 1个12位定时器/计数器D(TCD),适用于控制应用
    - 1个16位实时时钟(RTC),运行于外部晶体、外部时钟或内部RC振荡器
    - 带窗口模式的看门狗定时器(Watchdog Timer, WDT),具有独立的片上振荡器
    - 1个USART,带分数波特率发生器、自动波特率检测和帧检测功能
    - 1个主机/客户端串行外设接口(Serial Peripheral Interface, SPI)
    - 1个双地址匹配的两线接口(Two-Wire Interface, TWI)
    - 模拟比较器(Analog Comparator, AC),低传播延迟
    - 10位115 ksps模数转换器(Analog-to-Digital Converter, ADC)
    - 8位数模转换器(Digital-to-Analog Converter, DAC),一个外部通道
    - 多种电压参考(VREF):0.55V, 1.1V, 1.5V, 2.5V, 4.3V
    - 事件系统(Event System, EVSYS),用于CPU独立且可预测的互外设信号
    - 可配置自定义逻辑(Configurable Custom Logic, CCL),具有两个可编程查找表
    - 自动CRC内存扫描
    - 电容式触摸控制器(Peripheral Touch Controller, PTC)

    产品特点和优势


    ATtiny417/814/816/817系列微控制器提供了高性能、低功耗和多功能的特点。其独特的事件系统(Event System)和核心独立外围设备(Core Independent Peripherals)使得这些微控制器在复杂应用中表现出色。此外,电容式触摸接口和增强的电源管理功能使其成为众多应用的理想选择。

    应用案例和使用建议


    这些微控制器广泛应用于各种嵌入式系统和物联网设备。例如,它们可以用于智能家居设备、工业控制系统和便携式医疗设备。在设计时,可以根据具体需求选择合适的封装类型和存储容量。对于需要高精度时钟同步的应用,可以利用多种时钟源进行配置。

    兼容性和支持


    这些微控制器支持多种封装类型,包括14引脚、20引脚SOIC和20引脚、24引脚VQFN封装。此外,制造商提供了全面的技术支持和文档,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问:如何配置电容式触摸界面?
    - 答: 可通过配置PTC模块的参数,如驱动屏蔽(Driven Shield)设置和增强模式(Boost Mode)启用。
    - 问:如何选择合适的时钟源?
    - 答: 根据具体应用需求选择内部RC振荡器或外部晶体振荡器。对于要求更高精度的应用,应优先考虑外部晶体振荡器。
    - 问:如何提高数据存储的安全性?
    - 答: 利用写入/擦除耐久性高的Flash存储器,并定期进行数据备份。

    总结和推荐


    ATtiny417/814/816/817系列微控制器凭借其卓越的性能、丰富的功能和广泛的适用性,在市场上具有显著的竞争优势。这些产品非常适合那些对嵌入式系统和物联网设备有较高要求的设计项目。强烈推荐给需要高性能、低功耗微控制器的应用开发者和工程师。

ATTINY417-MFR参数

参数
RAM大小 2KB
程序存储器大小 4KB
电压-电源(Vcc/Vdd) 2.7V~5.5V
数据总线宽度 8bit
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
最大工作供电电压 5.5V
最小工作供电电压 1.8V
EEPROM大小 128 x 8
振荡器类型 内部
内核数 -
外设 Brown-out Detect/Reset,POR,WDT
速度 16MHz
数据转换器 A/D 12x10b,D/A 1x8b
核心处理器 AVR
I/O数量 22
程序存储器类型 FLASH
最大时钟频率 20MHz
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ATTINY417-MFR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATTINY417-MFR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATTINY417-MFR ATTINY417-MFR数据手册

ATTINY417-MFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 8.5767
2000+ ¥ 8.4249
3000+ ¥ 8.349
库存: 5000
起订量: 1000 增量: 6000
交货地:
最小起订量为:1000
合计: ¥ 8576.7
直接购买
加入购物车
