PIC16C54C-20I/P

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 20MHz 1.5625Kbit OTP 6Kbit POR,WDT 外部 12 2.5V 5.5V 20MHz 8bit PIC PDIP-18 通孔安装 22.86mm*6.35mm*3.3mm
供应商型号: PIC16C54C-20I/P
供应商: 国内现货
标准整包数: 100

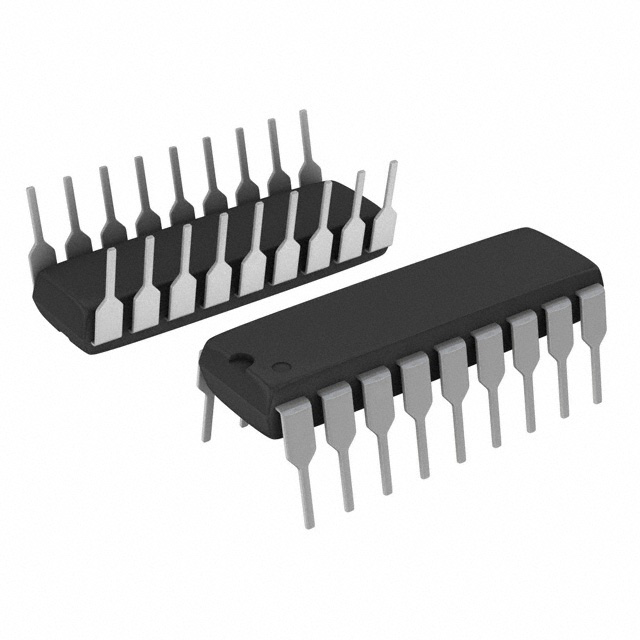

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16C54C-20I/P

PIC16C54C-20I/P概述

    PIC16C5X 系列 8位 CMOS 微控制器

    产品简介


    PIC16C5X 系列是由 Microchip Technology 生产的一系列低成本高性能 8位全静态 EPROM/ROM 基础的CMOS微控制器。这些微控制器具有RISC架构,仅需33个单字/单周期指令。所有指令均采用12位宽的指令集,除程序分支外,均为单周期指令。该系列微控制器以其高性能、易用性及成本效益在同类产品中脱颖而出,适用于多种应用场合,如高速汽车和家电电机控制、低功耗远程收发器/接收器、指点设备和电信处理器等。

    技术参数


    - 最大操作频率:40 MHz(部分型号为20 MHz)
    - EPROM程序存储器:512字至2K字不等
    - ROM程序存储器:512字至2K字不等
    - RAM数据存储器:24至73字节不等
    - I/O引脚数:12至20个
    - 定时器模块:TMR0
    - 指令数量:33条
    - 工作电压范围:2.0V至6.25V,具体型号可能有所不同
    - 操作温度范围:工业级为-40°C至+85°C

    产品特点和优势


    - 高性能RISC架构:仅需学习33个指令
    - 支持四种振荡器配置,包括节能型LP振荡器和经济型RC振荡器
    - 内置Power-on Reset (POR) 和Device Reset Timer (DRT),无需外部复位电路
    - 可编程代码保护和睡眠模式,提高系统成本效益、降低功耗和提升可靠性
    - 体积小巧,适合空间受限的应用场景

    应用案例和使用建议


    - 电机控制:适用于高速电机控制应用,例如家电设备的电机驱动
    - 无线通信:适用于低功耗远程收发器,实现高效的数据传输
    - 点对点设备:可用于指点设备,例如遥控器和传感器
    使用建议:
    - 在选择微控制器时,需考虑工作频率和内存大小需求
    - 结合实际应用选择合适的封装类型(如DIP、SOIC或SSOP)

    兼容性和支持


    - PIC16C5X系列的微控制器支持多种封装类型,可根据应用需求选择合适型号
    - 兼容多种开发工具,如宏汇编器、软件模拟器、在线仿真器和开发编程器

    常见问题与解决方案


    - 问题:编程过程中遇到连接错误。
    - 解决方案:确保所有连接正确无误,特别是振荡器相关引脚
    - 问题:无法正常运行。
    - 解决方案:检查电源电压是否在规定范围内,并验证代码是否正确

    总结和推荐


    PIC16C5X 系列微控制器以其出色的性能、广泛的适用性和丰富的功能,在众多微控制器中脱颖而出。尤其适合需要低功耗、高性能和高可靠性的应用场景。无论是原型开发还是大规模生产,这一系列的产品都提供了卓越的选择。因此,强烈推荐在各类控制系统中使用 PIC16C5X 系列微控制器。

PIC16C54C-20I/P参数

参数
RAM大小 1.5625Kbit
核心处理器 PIC
数据转换器 -
电压-电源(Vcc/Vdd) 3V~5.5V
程序存储器类型 OTP
程序存储器大小 6Kbit
内核数 -
I/O数量 12
EEPROM大小 -
最小工作供电电压 2.5V
外设 POR,WDT
接口类型 -
速度 20MHz
最大工作供电电压 5.5V
最大时钟频率 20MHz
数据总线宽度 8bit
振荡器类型 外部
长*宽*高 22.86mm*6.35mm*3.3mm
通用封装 PDIP-18
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16C54C-20I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16C54C-20I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16C54C-20I/P PIC16C54C-20I/P数据手册

PIC16C54C-20I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
