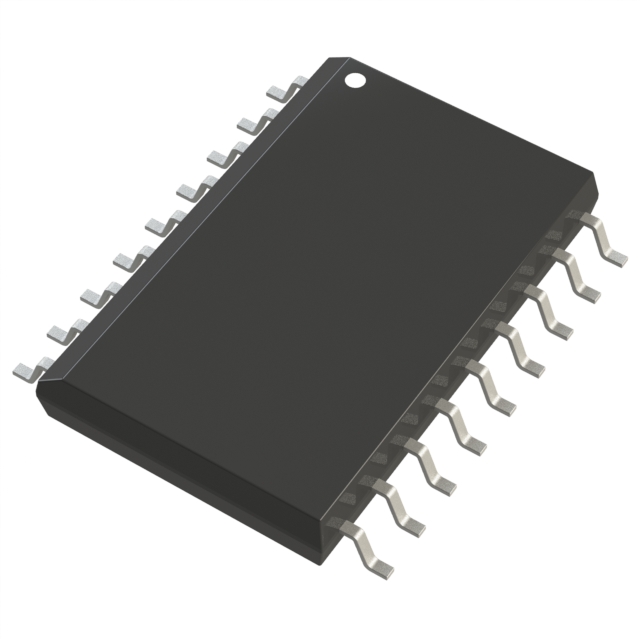

PIC16C54A-04/SO

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 4MHz 1.5625Kbit OTP 6Kbit POR,WDT 外部 12 3V 5.5V 4MHz RS-232 8bit PIC SOIC-18 贴片安装 11.53mm*7.49mm*2.31mm
供应商型号: PIC16C54A-04/SO
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16C54A-04/SO

PIC16C54A-04/SO概述

    PIC16C5X 8-bit CMOS Microcontroller Series

    1. 产品简介


    PIC16C5X系列是Microchip Technology生产的低功耗高性能8位完全静态EPROM/ROM基CMOS微控制器。这一系列集成了33条单字/单周期指令,所有指令都是单周期执行,除程序分支指令需要两个周期。PIC16C5X在同价位产品中具有卓越的性能表现,适用于广泛的应用场景。

    2. 技术参数


    - 处理器架构: RISC架构,33条单字指令,单周期执行,除了程序分支外。
    - 时钟频率: 最高40 MHz(部分型号为20 MHz)。
    - 工作电压: 工业级商业级:2.0V至6.25V;扩展级:2.5V至6.0V。
    - 电源电流消耗: 典型情况下,5V 4MHz时小于2mA,3V 32kHz时典型值为15μA。
    - 内存配置: 各型号不同,EPROM/ROM大小范围从512到2048字节不等,RAM大小从24到73字节不等。
    - 封装选项: 多种封装形式,包括18针和28针DIP、SOIC、SSOP等。

    3. 产品特点和优势


    - 低功耗: 在不同工作模式下提供极低的功耗,适合电池供电设备。
    - 高可靠性: 包含内置的上电复位(POR)、设备复位定时器(DRT)和看门狗定时器(WDT),提高了系统稳定性。
    - 多功能性: 提供多种时钟配置选项,包括成本节约型RC振荡器和高能效LP振荡器。
    - 易于开发: 配套完整的开发工具,包括宏汇编器、软件模拟器和在线编程器,降低了开发门槛。

    4. 应用案例和使用建议


    应用案例: PIC16C5X系列适用于多种应用,如高速汽车电机控制、低功耗远程发射接收器、指针装置和通信处理器。小尺寸封装使其非常适合空间受限的应用。
    使用建议: 在选择具体型号时,考虑您的应用需求,如工作电压范围、所需内存大小及封装形式。确保正确的振荡器配置,根据应用需求选择适当的时钟配置选项,以获得最佳性能。

    5. 兼容性和支持


    - 兼容性: 所有PIC家族设备均具备上电复位、可选的看门狗定时器、可选的代码保护以及高IO电流能力。
    - 技术支持: 提供全面的技术支持,包括开发工具、文档和售后服务。

    6. 常见问题与解决方案


    - 问题: 振荡器配置错误导致启动失败。
    - 解决方案: 请仔细检查并确认所选振荡器配置是否符合应用要求,正确连接OSC1/CLKIN和OSC2/CLKOUT引脚。
    - 问题: 无法通过编程器编程。
    - 解决方案: 确认编程器设置正确,且目标芯片未处于保护状态。如适用,请断开OSC2引脚连接。

    7. 总结和推荐


    总结: PIC16C5X系列微控制器以其卓越的性能、多样化的配置选项和丰富的支持工具,成为众多应用的理想选择。
    推荐: 对于需要低功耗、高可靠性且需快速开发的产品,强烈推荐选用PIC16C5X系列微控制器。结合其灵活的封装和广泛的时钟配置选项,非常适合各类应用场景。

PIC16C54A-04/SO参数

参数
程序存储器类型 OTP
振荡器类型 外部
EEPROM大小 -
RAM大小 1.5625Kbit
程序存储器大小 6Kbit
速度 4MHz
最大时钟频率 4MHz
最小工作供电电压 3V
外设 POR,WDT
I/O数量 12
电压-电源(Vcc/Vdd) 4.5V~5.5V
最大工作供电电压 5.5V
数据转换器 -
接口类型 RS-232
内核数 -
数据总线宽度 8bit
核心处理器 PIC
长*宽*高 11.53mm*7.49mm*2.31mm
通用封装 SOIC-18
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装
