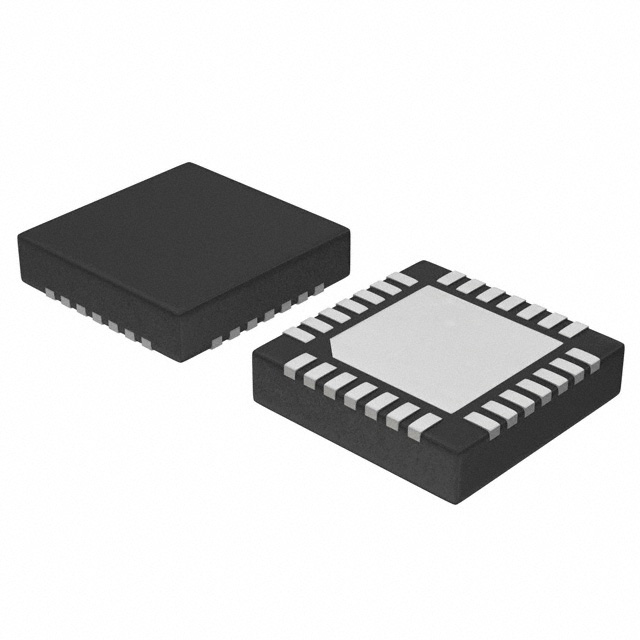

PIC24FJ64GA202-I/MM

产品分类: 微控制器(MCU)
产品描述: 2V~3.6V 32MHz 8KB FLASH 64KB AES,Brown-out Detect/Reset,DMA,I²S,HLVD,POR,PWM,WDT 内部 21 3.6V 32MHz I2C,IrDA,LINbus,SPI,SmartCard,UART,USART A/D 10x10b/12b 16bit PIC QFN 贴片安装
供应商型号: PIC24FJ64GA202-I/MM
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ64GA202-I/MM

PIC24FJ64GA202-I/MM概述

    PIC24FJ128GA204 FAMILY 技术手册解析

    产品简介


    PIC24FJ128GA204 FAMILY 是一款高性能、低功耗的16位闪存微控制器(MCU),专为广泛的应用领域设计,如工业控制、消费电子产品、通信设备等。它内置了强大的加密引擎(Cryptographic Engine),支持多种加密算法,具备模拟和数字外围设备,同时具有灵活的电源管理和高度可配置的GPIO端口。

    技术参数


    | 参数 | 值 |

    | 内存 | 程序存储器:128K字节 |
    数据RAM:8K字节 |
    | 模拟输入通道 | 10/12位模数转换器(ADC):13个通道 |
    | 数字外围设备 | 输入捕获:6个模块 |
    输出比较/PWM:6个模块 |
    I2C:2个模块 |
    SPI:3个模块 |
    UART:4个模块 |
    | 加密功能 | AES/DES加密引擎 |
    | 电源管理 | 支持多种低功耗模式(深睡眠、睡眠、待机等) |
    | CPU | 修改版哈佛架构,最高运行频率:32MHz |

    产品特点和优势


    1. 强大的加密能力:内置AES和DES/Triple DES加密引擎,能够支持多种加密模式(ECB、CBC、OFB、CTR和CFB128),并支持高达三组不同的密钥。
    2. 超低功耗:提供多种低功耗模式,包括深睡眠模式,典型电流消耗仅为40nA(3.3V)。
    3. 多功能集成:集成了多种模拟和数字外设,如ADC、比较器、PWM等,极大地方便了系统设计。
    4. 高速数据处理:10/12位ADC转换速率高达500ksps(10位),200ksps(12位),支持在睡眠模式下进行转换。
    5. 高可靠性:拥有多种故障检测机制(如FSCM、POR、PWRT等),确保稳定可靠的运行。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于电机控制、传感器读取等。
    - 消费电子产品:适用于智能手表、家庭自动化等。
    - 通信设备:用于网关、路由器的数据传输安全。
    使用建议:
    - 对于需要高速数据采集的应用,建议使用12位ADC以获取更高的精度。
    - 在低功耗模式下运行时,可以利用深睡眠模式进一步降低功耗。
    - 利用加密引擎增强数据的安全性,特别是在涉及敏感数据传输的应用中。

    兼容性和支持


    - 兼容性:该产品与多种标准接口(如I2C、SPI、UART)兼容,易于与其他电子设备集成。
    - 支持:Microchip提供了丰富的开发工具和支持文档,包括在线论坛、开发套件和应用笔记,方便用户快速上手。

    常见问题与解决方案


    1. 问题:无法进入深睡眠模式。
    - 解决办法:检查电源管理和寄存器设置,确保所有不相关的外围设备已关闭。
    2. 问题:加密数据传输错误率高。
    - 解决办法:确认加密密钥正确无误,并且加密模式设置正确。
    3. 问题:无法正常唤醒设备。
    - 解决办法:检查中断源配置和唤醒条件设置,确保触发条件正确。

    总结和推荐


    综上所述,PIC24FJ128GA204 FAMILY是一款功能全面、性能卓越的微控制器,尤其适合需要高安全性、低功耗的应用场景。其强大的加密能力和丰富的外围设备使其在多个领域都表现出色。强烈推荐给那些需要高效能、高可靠性的设计方案的工程师和开发者们。对于希望简化开发流程和提高系统整体性能的应用,这款产品无疑是最佳选择之一。

PIC24FJ64GA202-I/MM参数

参数
数据总线宽度 16bit
程序存储器大小 64KB
振荡器类型 内部
最小工作供电电压 -
最大时钟频率 32MHz
最大工作供电电压 3.6V
RAM大小 8KB
EEPROM大小 -
电压-电源(Vcc/Vdd) 2V~3.6V
程序存储器类型 FLASH
数据转换器 A/D 10x10b/12b
接口类型 I2C,IrDA,LINbus,SPI,SmartCard,UART,USART
外设 AES,Brown-out Detect/Reset,DMA,I²S,HLVD,POR,PWM,WDT
内核数 -
核心处理器 PIC
速度 32MHz
I/O数量 21
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24FJ64GA202-I/MM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ64GA202-I/MM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ64GA202-I/MM PIC24FJ64GA202-I/MM数据手册

PIC24FJ64GA202-I/MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
