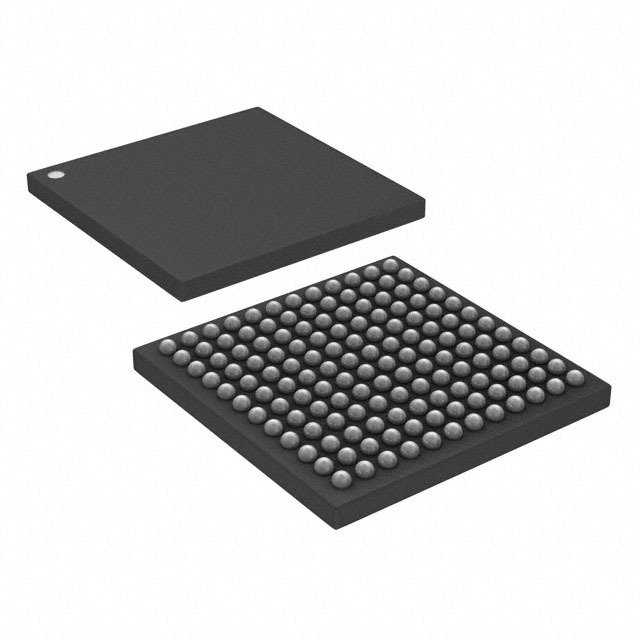

PIC32MZ1024EFF144-E/JWX

产品分类: 微控制器(MCU)
产品描述: 2.1V~3.6V 180MHz 256KB FLASH 1MB 欠压检测/复位,DMA,I²S,POR,PWM,WDT 内部 120 2.1V 3.6V 200MHz CANbus,EBI,EMI,Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG A/D 48x12b 32bit MIPS32® M-Class TFBGA-144
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MZ1024EFF144-E/JWX

PIC32MZ1024EFF144-E/JWX概述

    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) Family

    产品简介


    产品类型:32位MCU(Microcontroller Unit)
    主要功能:强大的处理能力、浮点运算单元(FPU)、直接存储器访问(DMA)、多种接口支持、高级安全功能、模拟特性等。
    应用领域:广泛应用于汽车电子、工业控制、物联网、音频及图形处理、通信系统等领域。

    技术参数


    - 工作电压范围:2.1V到3.6V
    - 工作温度范围:-40°C至+85°C 和 -40°C至+125°C
    - 时钟频率:最高可达252MHz(部分型号)
    - 内存:
    - 程序存储器:512KB到2048KB
    - 数据存储器:128KB到512KB
    - 启动引导存储器:34KB到160KB
    - 内核:
    - 内存管理单元(MMU)支持
    - 微MIPS模式,代码更紧凑
    - 存储接口:
    - 50MHz外部总线接口(EBI)
    - 50MHz串行四接口(SQI)
    - 安全性:
    - 加密引擎,支持AES、3DES、SHA、MD5和HMAC
    - 先进的内存保护机制
    - 模拟特性:
    - 12位ADC模块,最高18Msps
    - 可配置多触发源

    产品特点和优势


    - 高性能核心:高达252MHz,实现最高415 DMIPS计算能力。
    - 强大浮点运算:支持32位和64位浮点数学运算。
    - 灵活的存储管理:包括启动引导存储器,方便初始化操作。
    - 多种接口:支持USB 2.0 Hi-Speed、以太网MAC、CAN等,提供丰富的连接选项。
    - 高度集成的安全特性:包含加密引擎、内存保护等功能,确保数据安全。
    - 先进的模拟特性:配备高速ADC,适合各种传感器数据采集需求。

    应用案例和使用建议


    应用案例:
    - 汽车电子:利用其高性能和高级模拟特性,实现车载音响系统的高效数据处理。
    - 工业控制:适合用于复杂控制系统,如机器视觉、工业机器人等。
    - 物联网:通过支持多种通信协议(如Wi-Fi、蓝牙),便于物联网设备的数据传输和处理。
    使用建议:
    - 在设计工业控制系统时,可以利用其多个定时器和比较器,提高系统的响应速度和可靠性。
    - 对于需要实时数据分析的应用(如音频处理),可以充分利用其高精度的ADC和DSP特性。
    - 在电池供电设备中,可以采用其低功耗模式(睡眠和空闲模式)以延长电池寿命。

    兼容性和支持


    - 兼容性:支持多种封装类型(QFN、TQFP、TFBGA等),适应不同的设计需求。
    - 支持:提供详尽的技术文档、软件工具支持,如C/C++编译器、MPLAB® Harmony等开发平台,确保开发过程顺畅。

    常见问题与解决方案


    - 问题1:如何配置外部中断?
    - 解决方法:参照手册第12.0节“输入/输出端口”,了解如何启用和配置外部中断。
    - 问题2:如何开启低功耗模式?
    - 解决方法:在编程时设置适当的寄存器,使能低功耗模式(如睡眠或空闲模式)。
    - 问题3:如何利用微MIPS模式提高代码效率?
    - 解决方法:在编译选项中选择微MIPS模式,从而减小程序代码大小,提高运行效率。

    总结和推荐


    综合评估:
    - 主要优点:
    - 强大的处理能力和浮点运算能力
    - 高度集成的安全性和模拟特性
    - 丰富的通信接口,适应多种应用场景
    - 适用场景:
    - 汽车电子、工业自动化、物联网设备等需要高性能和复杂功能的产品
    - 推荐:
    - 强烈推荐。PIC32MZ系列MCU凭借其强大的性能和广泛的接口支持,在多种应用场景中表现优异,是理想的嵌入式控制器选择。
    总之,PIC32MZ系列MCU是嵌入式系统设计的理想选择,适用于各种高性能、多功能的应用场景。

PIC32MZ1024EFF144-E/JWX参数

参数
核心处理器 MIPS32® M-Class
接口类型 CANbus,EBI,EMI,Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG
最大时钟频率 200MHz
RAM大小 256KB
最小工作供电电压 2.1V
最大工作供电电压 3.6V
程序存储器大小 1MB
EEPROM大小 -
外设 欠压检测/复位,DMA,I²S,POR,PWM,WDT
程序存储器类型 FLASH
振荡器类型 内部
速度 180MHz
数据总线宽度 32bit
内核数 -
数据转换器 A/D 48x12b
I/O数量 120
电压-电源(Vcc/Vdd) 2.1V~3.6V
通用封装 TFBGA-144
零件状态 在售
包装方式 卷带包装

PIC32MZ1024EFF144-E/JWX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ1024EFF144-E/JWX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MZ1024EFF144-E/JWX PIC32MZ1024EFF144-E/JWX数据手册
