PIC16LF1454-I/JQ

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 48MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 8 1.8V 3.6V 48MHz I2C,LINbus,SPI,UART,USART,USB 8bit PIC QFN 贴片安装 4mm*4mm*480μm
供应商型号: 579-PIC16LF1454-I/JQ
供应商: Mouser
标准整包数: 1

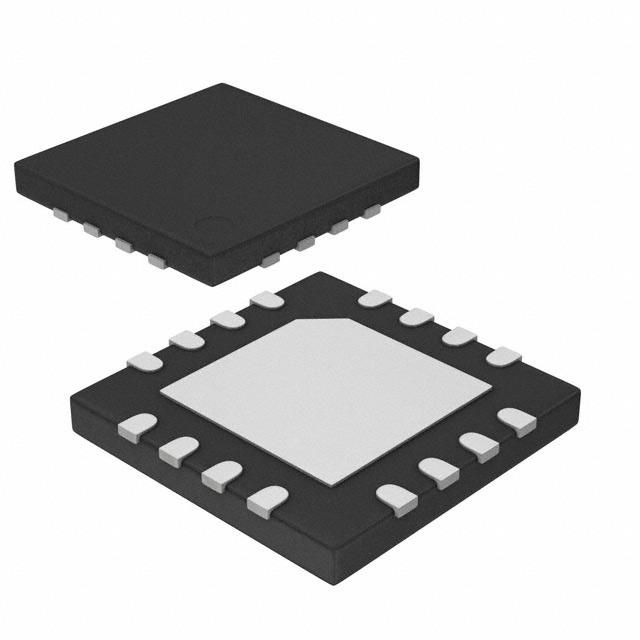

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF1454-I/JQ

PIC16LF1454-I/JQ概述

    PIC16(L)F145X系列高性能量子微控制器产品技术手册

    1. 产品简介


    产品类型:
    PIC16(L)F145X系列是8位闪存USB微控制器,专为需要高性能和低功耗的应用而设计。它具有高度集成的外围设备和先进的控制功能,适用于多种嵌入式系统设计。
    主要功能:
    - 高性能RISC CPU
    - USB 2.0兼容接口
    - 集成多个定时器和PWM模块
    - 支持模拟输入和比较器
    - 低功耗特性(包括XLP模式)
    应用领域:
    - USB设备控制
    - 电池供电设备
    - 汽车电子
    - 工业自动化

    2. 技术参数


    | 参数 | 规格 |

    | 程序存储器容量 | 8192字 |
    | 数据存储器容量 | 1024字节 |
    | 输入输出端口 | 11至17个(具体取决于型号) |
    | 10位ADC通道数 | 5至9个(具体取决于型号) |
    | 比较器 | 2个 |
    | DAC | 1个 |
    | 定时器 | 2/1个8/16位定时器 |
    | PWM模块 | 2个 |
    | EUSART | 1个 |
    | MSSP (I2C/SPI) | 1个 |
    | CWG (互补波形发生器) | 1个 |
    | USB | 支持 |
    | 时钟参考输出 | 支持 |
    | 调试 | I或H(集成调试或使用调试头) |

    3. 产品特点和优势


    - 高性能CPU: 支持高达48MHz的时钟频率,执行速度快,仅49条指令,优化的编译器架构。
    - 低功耗特性: 特别是PIC16LF145X型号在待机状态下的电流低至20nA,工作电流低至30μA/MHz。
    - 灵活的时钟结构: 内置16MHz内部振荡器,可通过PLL倍频至48MHz。
    - 丰富的外设: 包括多个定时器、PWM模块、USART、MSSP、CWG等,提供广泛的控制和通信能力。
    - USB功能: 自动调谐,无需外部晶体,支持USB V2.0,包括控制、中断、等速和批量传输。

    4. 应用案例和使用建议


    应用案例:
    - USB设备控制: PIC16(L)F145X可以用于开发USB鼠标、键盘或其他USB设备的控制器,其内置的USB功能使其能够直接连接到USB总线。
    - 工业自动化: 在自动化控制系统中,PIC16(L)F145X可以作为主控制器,通过其丰富的定时器和PWM模块来管理电机和其他设备。
    使用建议:
    - 低功耗优化: 对于需要长时间运行的应用(如电池供电设备),考虑使用XLP模式以减少功耗。
    - 多任务处理: 利用硬件堆栈管理和中断功能实现高效的多任务处理。
    - 外部传感器集成: 利用ADC和比较器对多种传感器进行采样和处理,提高系统的实时响应能力。

    5. 兼容性和支持


    - 兼容性: PIC16(L)F145X与多种外部设备和电路板兼容,特别是与Microchip的其他产品如PIC18系列和MSSP兼容。
    - 支持和服务: Microchip提供全面的技术文档、开发工具和支持服务,包括在线论坛、电话支持和技术培训。

    6. 常见问题与解决方案


    - 问题1:如何正确配置外部时钟?
    解决方法: 参考数据手册中的时钟配置部分,确保时钟源选择正确并正确设置相关寄存器。
    - 问题2:USB功能不稳定怎么办?
    解决方法: 检查USB相关引脚的连接是否正确,尝试更新固件或重新配置USB功能。

    7. 总结和推荐


    总结:
    PIC16(L)F145X系列微控制器具备强大的处理能力和丰富的外设,非常适合应用于USB设备控制、工业自动化等领域。其低功耗特性和高性能的结合,使其在市场上具有很强的竞争优势。
    推荐:
    对于需要高性能、低功耗和丰富外设的应用,强烈推荐使用PIC16(L)F145X系列微控制器。它的强大功能和易于集成的特性将大大简化开发过程,加速产品上市时间。

PIC16LF1454-I/JQ参数

参数
数据总线宽度 8bit
核心处理器 PIC
速度 48MHz
程序存储器类型 FLASH
最小工作供电电压 1.8V
接口类型 I2C,LINbus,SPI,UART,USART,USB
最大时钟频率 48MHz
振荡器类型 内部
I/O数量 8
RAM大小 1KB
内核数 -
EEPROM大小 -
程序存储器大小 14KB
最大工作供电电压 3.6V
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 -
电压-电源(Vcc/Vdd) 1.8V~3.6V
长*宽*高 4mm*4mm*480μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC16LF1454-I/JQ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF1454-I/JQ数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF1454-I/JQ PIC16LF1454-I/JQ数据手册
