PIC24FJ128GA202-I/MM

产品分类: 微控制器(MCU)

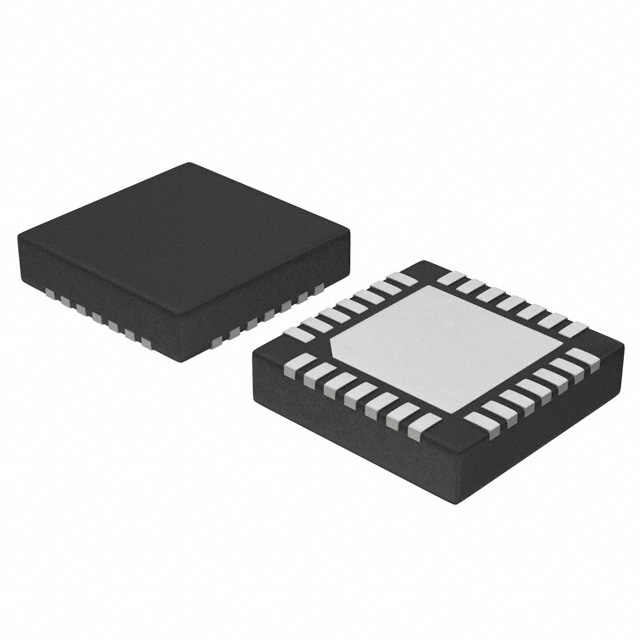

产品描述: Microchip PIC24FJ系列单片机, PIC内核, 28针, QFN封装
供应商型号: 1772540
供应商: 海外现货
标准整包数: 2
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ128GA202-I/MM

PIC24FJ128GA202-I/MM概述

    PIC24FJ128GA204 家族——安全加密及低功耗微控制器

    产品简介


    PIC24FJ128GA204 是Microchip Technology Inc.推出的高集成度16位闪存微控制器,适用于广泛的通用和安全应用场合。该家族包括PIC24FJ128GA204、PIC24FJ128GA202、PIC24FJ64GA204 和 PIC24FJ64GA202 四种型号。这些微控制器内置高性能的中央处理单元(CPU)、丰富的模拟与数字外设,支持多种通讯协议,拥有卓越的极端低功耗特性,特别适合于电池供电设备、便携式医疗设备和其他需要高安全性与低功耗的应用场景。

    技术参数


    - 核心处理器: Modified Harvard Architecture,最高可达16 MIPS 运行频率 @ 32 MHz。
    - 内存:
    - PIC24FJ128GA204: 128K Flash, 8K RAM
    - PIC24FJ128GA202: 128K Flash, 8K RAM
    - PIC24FJ64GA204: 64K Flash, 8K RAM
    - PIC24FJ64GA202: 64K Flash, 8K RAM
    - 引脚:
    - PIC24FJ128GA204: 44针
    - PIC24FJ128GA202: 28针
    - 工作电压范围: 2.0V 至 3.6V
    - 极低功耗特性:
    - 深度睡眠模式下典型电流消耗为40 nA @ 3.3V
    - 加密引擎: 支持AES、DES/Triple DES、随机数生成器、OTP密钥存储等。

    产品特点和优势


    - 高性能: 16 MIPS运行速度,17位x17位硬件乘法器,支持96 MHz PLL选项,能够提供快速响应和高效的数据处理能力。
    - 强大的加密能力: 内置AES和DES/Triple DES加密引擎,支持多种加密模式,确保数据传输的安全性。
    - 极低功耗: 多种电源管理模式,如深睡模式(Deep Sleep)可以实现近乎完全的电源关闭,典型电流消耗低至40 nA,支持长时间运行。
    - 高精度时钟: 内置96 MHz PLL选项,多个时钟分频选项,支持时钟自校准功能,确保精确的时间同步。
    - 丰富的外设接口: 包括ADC、比较器、CTMU、I2C、SPI、UART、定时器等,满足多样化的外围设备连接需求。

    应用案例和使用建议


    - 安全应用: 例如智能门锁、门禁系统等,利用其强大的加密功能,保护用户数据免受恶意攻击。
    - 便携式医疗设备: 利用低功耗特性,延长设备续航时间,适用于心率监测仪、血糖仪等设备。
    - 物联网节点: 通过多种通讯协议(如I2C、SPI、UART)实现高效的数据传输与通信。
    - 使用建议: 在设计产品时需考虑电源管理策略,合理选择电源管理模式,以最大化延长设备寿命;同时要注意加密数据的处理,避免安全隐患。

    兼容性和支持


    - 兼容性: 该系列微控制器与其他标准通信协议兼容,如I2C、SPI、UART等。
    - 支持服务: Microchip提供了详尽的技术文档和支持服务,包括在线社区论坛、官方文档和技术支持热线,便于开发者获取帮助。

    常见问题与解决方案


    - 问题: 设备在深度睡眠模式下的电流消耗偏高。
    - 解决方案: 检查是否存在不必要的唤醒源,并确保电源管理配置正确。
    - 问题: 加密数据传输过程中出现错误。
    - 解决方案: 确认数据格式正确,加密密钥未被泄露,并检查加密算法配置。
    - 问题: 设备启动慢。
    - 解决方案: 调整内部振荡器设置或增加启动延时。

    总结和推荐


    PIC24FJ128GA204家族系列以其高性能、丰富外设、卓越的加密能力和超低功耗成为市场上极具竞争力的微控制器产品。无论是在安全性要求高的应用场景,还是在对功耗敏感的环境中,它都能发挥出色表现。因此,我强烈推荐此系列产品给寻求高性能、低功耗且具有强大安全特性的设计者们。

PIC24FJ128GA202-I/MM参数

参数
EEPROM大小 -
外设 AES,Brown-out Detect/Reset,DMA,I2S,HLVD,POR,PWM,WDT
速度 32MHz
内核数 -
数据总线宽度 16bit
程序存储器大小 128KB
数据转换器 A/D 10x10b/12b
振荡器类型 内部
最大时钟频率 32MHz
接口类型 I2C,IrDA,LINbus,SPI,SmartCard,UART,USART
RAM大小 8KB
I/O数量 21
最小工作供电电压 2V
核心处理器 PIC
最大工作供电电压 -
电压-电源(Vcc/Vdd) 2V~3.6V
程序存储器类型 FLASH
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24FJ128GA202-I/MM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ128GA202-I/MM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ128GA202-I/MM PIC24FJ128GA202-I/MM数据手册

PIC24FJ128GA202-I/MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 37.3471
16+ ¥ 35.8526
30+ ¥ 35.1367
库存: 259
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 74.69
