ZL38040LDF1

产品分类: 音频接口芯片
产品描述: Advanced Wideband Audio Processor
供应商型号: TOM-ZL38040LDF1
供应商: 海外现货
标准整包数: 2700

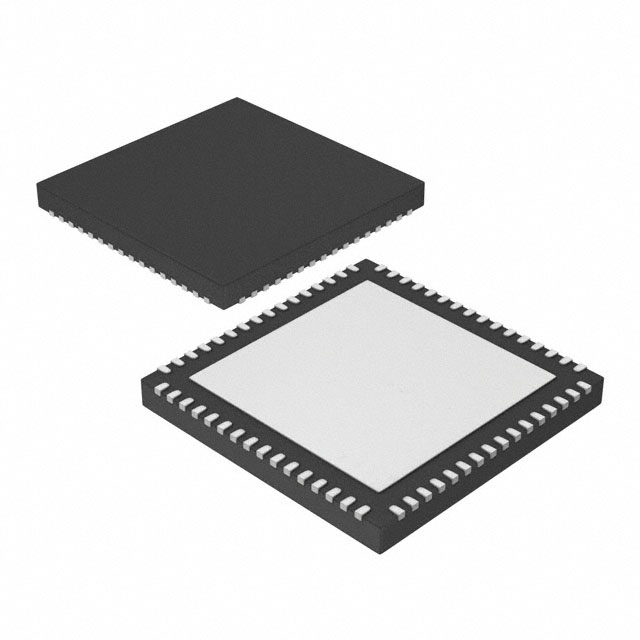

MICROCHIP TECHNOLOGY 音频接口芯片 ZL38040LDF1

ZL38040LDF1概述

    Microsemi AcuEdge Technology ZL38040 Advanced Wideband Audio Processor

    1. 产品简介


    Microsemi AcuEdge Technology ZL38040 高级宽带音频处理器是专为提供领先级别的回声消除和噪声降低而设计的。它适用于宽频扬声器和家庭自动化市场。这款音频处理器集成了高性能的DSP(数字信号处理)引擎、两个数字麦克风接口、两个独立的16位数模转换器(DAC)以及两个灵活的TDM(时分复用)接口,全部封装在一个64引脚QFN封装内。

    2. 技术参数


    - 输入输出特性:双ΔΣ DAC,最高可达48kHz的输出采样率;支持4单端或2差分输出放大器。
    - 音频处理能力:支持44.1/48kHz立体声音频播放,包含语音;支持高达三路麦克风输入;两组TDM接口,共享PCM和I2S协议。
    - 接口:SPI主从模式、I2C、UART接口;14个通用GPIO引脚;键盘扫描功能,支持7x7矩阵键盘。
    - 电源管理:超低功耗和待机功耗;支持通过SPI、UART或Flash引导加载,方便固件更新。
    - 音频处理能力:支持AEC回声消除,尾长256ms;单声道/双声道噪声降低;多种语音增强功能,如自动增益控制(AGC)、舒适噪声生成等。

    3. 产品特点和优势


    - 领先的音频处理能力:集成多种高级音频算法,支持宽带和窄带回声消除、噪声降低等功能,提高语音的清晰度和主观质量。
    - 高灵活性:支持多个数字音频接口和GPIO引脚,适用于多种音频应用。
    - 低功耗设计:具备超低功耗和待机功耗,适合便携式设备和电池供电设备。
    - 强大的软件支持:Microsemi提供了易于使用的开发工具,包括MiTuner GUI软件,可以自动优化系统配置。

    4. 应用案例和使用建议


    - 宽频扬声器电话:ZL38040适用于宽频扬声器电话,能够显著提升通话质量,尤其是在嘈杂环境下。
    - 家庭自动化:集成的智能音频算法使其成为智能家居设备的理想选择,如智能音箱、家庭娱乐系统等。
    使用建议:为了获得最佳性能,建议用户根据具体的应用需求配置相应的音频参数,例如调整AEC回声消除的尾长、设置合适的噪声降低水平等。此外,合理利用GPIO引脚可以简化系统的外围电路设计。

    5. 兼容性和支持


    - 兼容性:ZL38040与多种通信标准和接口兼容,包括SPI、UART和I2C,可轻松与其他微控制器或外部设备进行连接。
    - 支持和服务:Microsemi提供了丰富的文档和工具,包括开发板和示例代码,帮助用户快速上手。同时,Microsemi还提供了专业的技术支持团队,以解决用户在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:如何配置AEC回声消除?
    - 解决方案:使用Microsemi的MiTuner GUI软件,按照软件提示逐步进行配置即可。
    - 问题二:如何进行固件更新?
    - 解决方案:通过SPI或UART接口,利用Microsemi提供的开发工具进行固件烧录。
    - 问题三:如何设置GPIO引脚?
    - 解决方案:参考Microsemi的技术手册,根据具体应用需求配置相应的GPIO功能。

    7. 总结和推荐


    综上所述,Microsemi AcuEdge Technology ZL38040是一款高度集成且功能强大的音频处理器,特别适用于宽频扬声器和家庭自动化应用。其卓越的音频处理能力和易用性使其在市场上具有较强的竞争力。强烈推荐给需要高质量音频处理的用户。

ZL38040LDF1参数

参数
长*宽*高 9mm*9mm*900μm
通用封装 VQFN-64-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZL38040LDF1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL38040LDF1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 音频接口芯片 MICROCHIP TECHNOLOGY ZL38040LDF1 ZL38040LDF1数据手册

ZL38040LDF1封装设计

查看详情并下载
Symbol
Footprint
3D Model
