首页  >  产品百科  >  PIC16F506T-I/MG

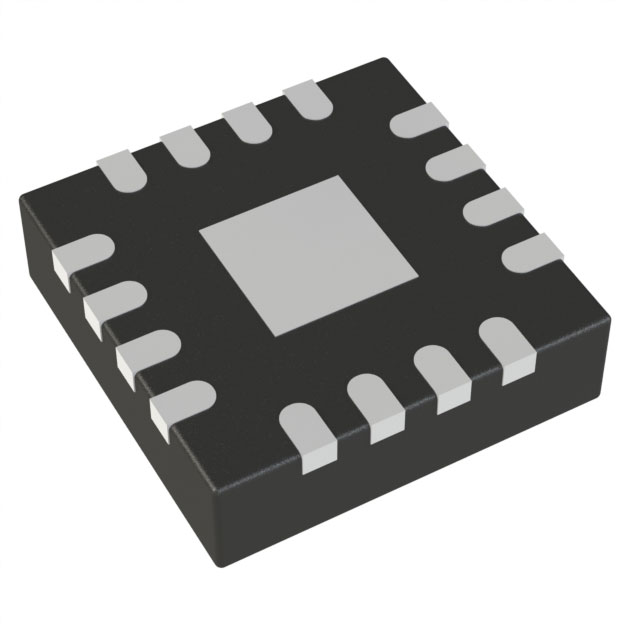

PIC16F506T-I/MG

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 4.1875Kbit FLASH 1.5KB POR,WDT 内部 11 2V 5.5V 20MHz A/D 4x8b 8bit PIC QFN 贴片安装,黏合安装 3mm*3mm*830μm
供应商型号: Q-PIC16F506T-I/MG
供应商: 期货订购
标准整包数: 3300
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F506T-I/MG

PIC16F506T-I/MG概述

    # 高性能8位闪存单片机:PIC12F510/16F506技术手册

    1. 产品简介


    Microchip Technology推出的PIC12F510和PIC16F506是低功耗、高性能的8位静态CMOS单片机,采用RISC架构,提供卓越的性能表现。这两种型号分别配备了1024字节的闪存程序存储器和38/67字节的数据存储器,支持多种外设功能,如TMR0定时器模块、模拟比较器以及可选的内部振荡器模式等。这些芯片非常适合应用于个人护理设备、安全系统、低功耗远程发射接收器等领域。
    主要特点:
    - 内置Power-on Reset(POR)与Device Reset Timer(DRT),无需额外外部电路。
    - 提供四种振荡器配置选项(六种于PIC16F506上)。
    - 支持串行编程接口,便于开发调试。
    - 极低的工作电流(典型值<175μA@2V, 4MHz),满足便携式设备需求。

    2. 技术参数


    | 参数名称 | 值 |

    | 内核 | RISC架构 |
    | 指令集 | 33条单周期指令 |
    | 工作电压范围 | 2.0V至5.5V |
    | 温度范围 | 工业级:-40°C至+85°C |
    | 保存期限 | >40年 |
    对于具体型号,PIC12F510具备6个I/O引脚,而PIC16F506则扩展至12个I/O引脚,并且后者还配备双模拟比较器及可编程参考电压模块。
    3. 产品特点与优势
    独特功能:
    1. 灵活的振荡器选择:可根据实际需求选择不同的振荡方式,如内部振荡器模式或低功耗LP模式。
    2. 强大的开发支持:包括集成开发环境IDE、仿真器以及低成本编程器在内的完整生态系统支持。
    3. 代码保护机制:有效防止未经授权访问用户程序,保障知识产权安全。
    4. 应用案例与使用建议
    应用场景:
    - 家庭自动化控制系统
    - 小型医疗设备监测仪
    - 简易无线通信装置
    使用建议:
    - 在设计过程中充分考虑电源管理策略,合理规划工作模式切换逻辑以降低能耗。
    - 利用内置比较器实现精确信号检测处理。
    5. 兼容性与支持
    本系列产品完全兼容现有Microchip工具链和服务体系,确保开发者能够快速上手并高效完成项目开发。同时,制造商承诺持续改进产品特性,并通过官方渠道发布最新版本文档和技术资料。
    6. 常见问题解答
    Q: 如何激活睡眠模式?
    A: 设置相关寄存器后执行休眠指令即可进入深度省电状态。
    Q: 是否支持在线升级?
    A: 是的,支持通过ICSP接口进行现场固件更新操作。
    7. 总结与推荐
    综上所述,PIC12F510/PIC16F506系列单片机凭借其紧凑的设计、丰富的外设组合以及优异的性价比,在众多嵌入式应用场景中表现出色。无论是初学者还是专业工程师都将从中受益匪浅。因此强烈推荐给需要高性能低功耗解决方案的专业人士使用。

PIC16F506T-I/MG参数

参数
电压-电源(Vcc/Vdd) 2V~5.5V
RAM大小 4.1875Kbit
最大时钟频率 20MHz
程序存储器类型 FLASH
EEPROM大小 -
最大工作供电电压 5.5V
振荡器类型 内部
数据总线宽度 8bit
最小工作供电电压 2V
核心处理器 PIC
内核数 -
数据转换器 A/D 4x8b
I/O数量 11
速度 20MHz
外设 POR,WDT
接口类型 -
程序存储器大小 1.5KB
长*宽*高 3mm*3mm*830μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PIC16F506T-I/MG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F506T-I/MG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F506T-I/MG PIC16F506T-I/MG数据手册

PIC16F506T-I/MG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3300+ ¥ 13.1376
6600+ ¥ 12.3648
9900+ ¥ 11.592
库存: 9900
起订量: 3300 增量: 3300
交货地:
最小起订量为:3300
合计: ¥ 43354.08
