PIC16F1937-E/P

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 4KB FLASH 14KB Brown-out Detect/Reset,LCD,POR,PWM,WDT 内部 36 1.8V 5.5V 32MHz I2C,LINbus,SPI,UART,USART 256 x 8 A/D 14x10b 8bit PIC PDIP-40 通孔安装 53.21mm*14.73mm*4.95mm
供应商型号: 579-PIC16F1937-E/P
供应商: Mouser
标准整包数: 1

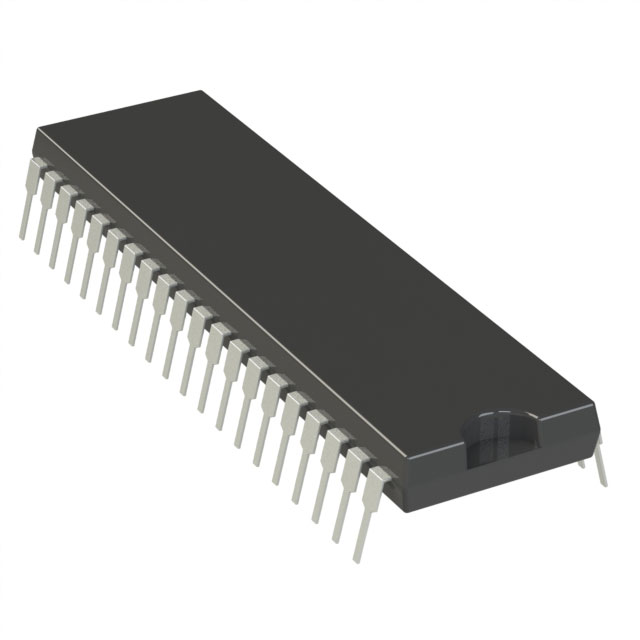

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1937-E/P

PIC16F1937-E/P概述

    # PIC16(L)F1934/6/7 系列微控制器技术手册解析

    一、产品简介


    1. 基本介绍
    PIC16(L)F1934/6/7 是由 Microchip 推出的高性能、低功耗的 8 位 CMOS 微控制器,集成了多种外设功能,专为需要高精度控制的应用而设计。该系列包括三种型号:PIC16F1934、PIC16F1936 和 PIC16F1937,以及对应的低功耗版本 PIC16LF1934、PIC16LF1936 和 PIC16LF1937。其封装形式包括 28 引脚、40 引脚和 44 引脚,适用于不同需求的设计。
    2. 主要功能
    - 高性能 RISC CPU,提供单周期指令操作。
    - 内置 Flash 存储器(最大可达 16K 字),适合复杂程序存储。
    - 多达 1024 字节的数据 RAM,支持灵活的数据处理。
    - 支持宽电压范围(1.8V-5.5V),适应多种供电条件。
    3. 应用领域
    PIC16(L)F1934/6/7 广泛应用于工业自动化、消费电子、汽车电子等领域,具体用途包括电机控制、传感器接口、人机交互界面(HMI)、LED 显示等。

    二、技术参数


    | 参数 | 规格 |

    | 工作电压 | 1.8V-5.5V (PIC16F193X),1.8V-3.6V (PIC16LF193X) |
    | 工作频率 | DC 至 32 MHz |
    | Flash 程序存储器容量 | 最大 16K × 14 字 |
    | 数据 RAM 容量 | 最大 512 字节 |
    | A/D 转换器 | 10 位分辨率,最多 14 通道 |
    | 低功耗模式电流 | 7.0 µA @ 32 kHz,1.8V (典型值) |
    | 常规工作模式电流 | 150 µA @ 1 MHz,1.8V (典型值) |
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 封装形式:28/40/44 引脚的 SPDIP、SOIC、SSOP、UQFN、QFN、TQFP 等。

    三、产品特点和优势


    1. 强大的外围功能
    - 集成 LCD 驱动模块,支持多达 96 段显示。
    - 配备电容式触摸感应模块(mTouch),实现精准触控。
    - 支持多种通信接口,如 SPI、I²C、EUSART。
    2. 卓越的功耗管理
    - 睡眠模式下功耗仅为 60 nA,特别适合电池供电场景。
    - 内置多种低功耗时钟源,满足动态调整功耗的需求。
    3. 灵活的配置选项
    - 通过寄存器重新映射(APFCON)可自由选择引脚功能。
    - 支持在线调试与编程(ICSP),极大提升开发效率。
    4. 可靠性高
    - 内置硬件看门狗和掉电复位功能,确保系统稳定性。
    - Flash 和 EEPROM 写入寿命分别高达 10 万次和 100 万次。

    四、应用案例和使用建议


    1. 应用案例
    - 智能家居照明控制
    利用集成的 A/D 转换器读取环境光强度,结合 mTouch 模块调节亮度。
    - 工业控制面板
    通过 LCD 驱动模块展示运行状态,并接收用户输入。
    2. 使用建议
    - 在低功耗应用中,优先启用 Sleep 模式以延长续航时间。
    - 注意外部电路的设计细节,避免噪声对 A/D 转换器的影响。
    - 开发阶段充分利用在线调试工具进行代码验证与优化。

    五、兼容性和支持


    兼容性
    - 该系列产品与 Microchip 的其他 28/40/44 引脚 MCU 完全引脚兼容,便于升级和替换。
    技术支持
    - 提供完整的开发套件(包括仿真器、编译器等),方便开发者快速上手。
    - 官方技术支持团队可解答各种技术疑问。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | Flash 存储器写入失败 | 检查供电电压是否符合要求,确保写入命令正确执行 |
    | LCD 显示效果不佳 | 调整对比度设置或检查连接线路是否良好 |
    | mTouch 模块无法正常工作 | 校准触摸灵敏度,检查是否有干扰信号 |

    七、总结和推荐


    综合评估
    PIC16(L)F1934/6/7 系列微控制器以其卓越的性能、丰富的功能和出色的功耗表现,在同类产品中脱颖而出。无论是成本敏感型还是高性能需求的应用场景,都具有极高的实用价值。
    推荐结论
    强烈推荐此系列微控制器用于需要高可靠性和低功耗的应用场景。尤其适合对开发周期有严格要求的项目,其完善的开发工具链能够显著提高工作效率。
    如果您有任何进一步的技术需求或疑问,请联系 Microchip 官方支持团队获取详细资料。

PIC16F1937-E/P参数

参数
I/O数量 36
内核数 -
数据转换器 A/D 14x10b
EEPROM大小 256 x 8
振荡器类型 内部
最小工作供电电压 1.8V
接口类型 I2C,LINbus,SPI,UART,USART
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
RAM大小 4KB
速度 32MHz
数据总线宽度 8bit
最大时钟频率 32MHz
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,LCD,POR,PWM,WDT
核心处理器 PIC
程序存储器大小 14KB
长*宽*高 53.21mm*14.73mm*4.95mm
通用封装 PDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16F1937-E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1937-E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1937-E/P PIC16F1937-E/P数据手册

PIC16F1937-E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.933 ¥ 33.2338
30+ $ 3.3912 ¥ 28.6556
100+ $ 3.0888 ¥ 26.1004
库存: 266
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.23
