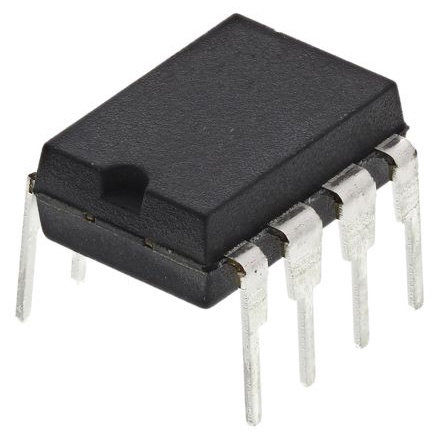

PIC12F510-I/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC12F系列单片机, PIC内核, 8针, PDIP封装, 0CAN通道
供应商型号: PIC12F510-I/P
供应商: 国内现货
标准整包数: 50000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC12F510-I/P

PIC12F510-I/P概述


    产品简介


    PIC12F510/16F506 是由Microchip Technology公司生产的高性能8位闪存微控制器系列。它们具有低成本、高性能的特点,并采用RISC架构,指令简单且执行速度快。这些微控制器广泛应用于个人护理设备、安全系统以及低功耗远程收发器等领域。由于采用了Flash技术,使得程序定制(如传输代码、设备设置、接收频率等)变得快速便捷。小巧的封装使其非常适合空间受限的应用场合。

    技术参数


    - 时钟频率:
    - PIC12F510: DC至8MHz晶体振荡器
    - PIC16F506: DC至20MHz晶体振荡器
    - 指令集:
    - 单周期执行(除分支指令外)
    - 33条单字节指令
    - 内存:
    - Flash程序存储器: 1024字
    - 数据存储器: PIC12F510: 38字,PIC16F506: 67字
    - 供电范围:
    - 2.0V至5.5V
    - 温度范围:
    - 工业级: -40°C至+85°C
    - 扩展级: -40°C至+125°C
    - 工作电流:
    - 操作电流: <175μA@2V, 4MHz (典型值)
    - 待机电流: 100nA@2V (典型值)

    产品特点和优势


    - 高效能:具有仅需33条单周期指令的RISC架构,运行速度远超同类竞品。
    - 集成度高:内置电源上电复位(POR)、设备复位定时器(DRT)及Watchdog定时器等功能,减少了外部电路需求。
    - 灵活性强:支持多种时钟配置选项,提供串行编程接口。
    - 可靠性高:采用Flash技术,具备高可靠性且可反复擦写100,000次。
    - 紧凑设计:适用于空间受限的设计,可选择多种封装形式。

    应用案例和使用建议


    - 应用案例:个人护理设备(如电动牙刷)、安全系统(如报警器)、低功耗远程收发器。
    - 使用建议:为确保最佳性能,在使用过程中应注意电压和温度范围。例如,使用时避免过压或过热环境,特别是在工业级和扩展级温度范围内,以延长产品寿命。

    兼容性和支持


    - 兼容性:与Microchip其他PIC微控制器系列兼容。
    - 支持服务:提供全功能开发工具支持,包括宏汇编器、软件模拟器、在线调试器、‘C’编译器、低功耗开发编程器和全功能编程器。

    常见问题与解决方案


    - 问题:如何避免代码被非法破解?
    - 解决方案:利用内置的代码保护功能,配合恰当的时钟配置策略,增强系统的安全性。
    - 问题:设备在休眠模式下电流消耗大怎么办?
    - 解决方案:合理设置休眠唤醒条件,确保只在需要时唤醒设备。

    总结和推荐


    综上所述,PIC12F510/16F506 系列微控制器在成本控制、性能表现和易用性方面表现出色,特别适合需要低成本、高性能、灵活配置的应用场合。鉴于其卓越的功能与特性,强烈推荐在多种电子设备中使用这一系列微控制器。无论是家庭自动化系统还是专业仪器仪表,这些微控制器都能展现出强大的能力和可靠性。

PIC12F510-I/P参数

参数
程序存储器类型 FLASH
程序存储器大小 1.5KB
数据总线宽度 8bit
最大时钟频率 8MHz
核心处理器 PIC
电压-电源(Vcc/Vdd) 2V~5.5V
内核数 -
外设 POR,WDT
振荡器类型 内部
数据转换器 A/D 4x8b
RAM大小 2.375Kbit
I/O数量 5
接口类型 -
EEPROM大小 -
速度 8MHz
最小工作供电电压 2V
最大工作供电电压 5.5V
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC12F510-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC12F510-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC12F510-I/P PIC12F510-I/P数据手册

PIC12F510-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 5.7
库存: 100000
起订量: 50000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 17100
