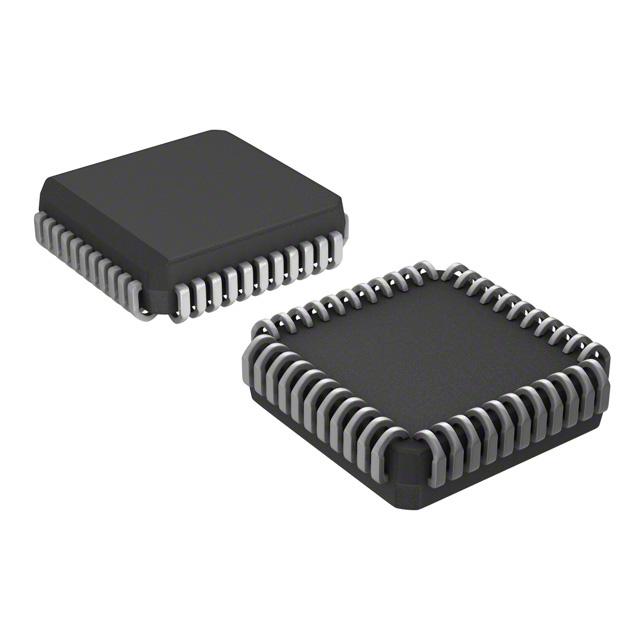

PIC16F877T-20I/L

产品分类: 微控制器(MCU)
产品描述: 4V~5.5V 20MHz 2.875KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 外部 33 2V 5.5V 20MHz I2C,SPI,UART,USART 256 x 8 A/D 8x10b 8bit PIC LCC 贴片安装,黏合安装 16.59mm*16.59mm*3.87mm
供应商型号: Q-PIC16F877T-20I/L
供应商: 期货订购
标准整包数: 500
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F877T-20I/L

PIC16F877T-20I/L概述

    # PIC16F87X系列微控制器产品技术手册

    产品简介


    产品类型及主要功能
    PIC16F87X系列微控制器是Microchip公司推出的高性能中档单片机(MCU)。这些微控制器以高效率RISC(精简指令集计算机)为核心,拥有高达8K字节的闪存程序存储器和最多368字节的数据存储器(RAM),并支持EEPROM数据存储功能。其卓越的性能和多功能特性使其广泛应用于工业控制、消费电子、通信设备以及汽车电子等领域。
    应用领域
    该系列产品广泛应用于嵌入式系统开发,例如家用电器、安防监控、医疗设备、自动化控制以及通信接口等场景。其丰富的外设和灵活配置方式使设计者能够快速构建高效可靠的电子设备。

    技术参数


    以下是PIC16F87X系列微控制器的技术规格:
    - 主频范围:DC至20MHz
    - 供电电压:2.0V 至 5.5V
    - 数据存储器:
    - PIC16F873/874:192字节RAM
    - PIC16F876/877:368字节RAM
    - EEPROM容量:
    - PIC16F873/874:128字节
    - PIC16F876/877:256字节
    - 中断源:多达14个
    - I/O端口:
    - PIC16F873/874:A、B、C端口
    - PIC16F876/877:A、B、C、D、E端口
    - 定时器模块:共3个定时器
    - ADC模块:10位多通道模数转换器,支持5或8路输入
    - 串行通信:MSSP模块支持SPI和I²C,USART模块支持异步和同步串行通信
    工作环境温度范围:商业级、工业级和扩展级(-40℃ 至 +85℃)

    产品特点和优势


    1. 高性能RISC核心:指令集仅有35条指令,运行速度可达200ns/指令周期,适用于实时控制和高性能应用。
    2. 多存储模式:支持大容量闪存程序存储器和EEPROM,便于灵活配置代码保护及数据持久化。
    3. 丰富的外设资源:包括多个定时器、模拟数字转换器、捕获/比较/脉宽调制(PWM)模块和多种串行接口,满足多样化需求。
    4. 低功耗设计:典型待机电流<1µA,适用于电池供电设备。
    5. 编程便利性:通过ICSP技术实现在线编程和调试,显著提高开发效率。
    在应用领域中,其集成度高、扩展性强的特点使其在市场上极具竞争力。

    应用案例和使用建议


    应用案例
    1. 家电控制:作为智能家电的核心控制器,用于控制显示界面、传感器数据采集及电机驱动等。
    2. 工业监控:用于工业自动化设备中,监测环境参数如温度、湿度等,并触发报警或联动操作。
    3. 通信模块:利用MSSP模块作为I²C主从设备,支持复杂的通信协议栈。
    使用建议
    - 资源配置:根据具体应用需求合理分配闪存和RAM资源,避免内存不足导致系统异常。
    - 时钟设置:确保主时钟频率不超过20MHz,过高的时钟可能引发电路稳定性问题。
    - 外部电路设计:针对I/O引脚的多功能特性,在硬件设计中需注意信号干扰和匹配阻抗问题。

    兼容性和支持


    兼容性
    PIC16F87X系列的引脚布局兼容其他PIC系列芯片,便于现有硬件升级和移植。支持多种晶振模式和电源选项,适应不同设计需求。
    厂商支持
    Microchip提供全面的支持服务,包括详尽的技术文档、开发工具链和在线技术支持。此外,还有丰富的第三方生态,提供更多开发辅助软件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 程序无法正常运行 | 检查程序存储器是否有错误,尝试重新烧录。 |
    | 数据丢失 | 确认EEPROM模块是否配置正确,并检查供电稳定性。 |
    | 外部中断不触发 | 验证中断使能寄存器状态,检查外部电路连接是否良好。 |

    总结和推荐


    综合评估
    PIC16F87X系列微控制器以其高性能、高集成度和广泛的应用范围成为一款极具吸引力的产品。它在低功耗设计、开发便捷性以及外设丰富性上表现优异,非常适合中小型嵌入式系统的开发需求。
    推荐结论
    我们强烈推荐此系列微控制器给需要高效能、多功能且具备成本效益的项目开发者。无论是初学者还是经验丰富的工程师,都能从中受益并快速实现设计目标。

PIC16F877T-20I/L参数

参数
最大时钟频率 20MHz
内核数 -
电压-电源(Vcc/Vdd) 4V~5.5V
程序存储器类型 FLASH
核心处理器 PIC
速度 20MHz
接口类型 I2C,SPI,UART,USART
I/O数量 33
程序存储器大小 14KB
RAM大小 2.875KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 A/D 8x10b
数据总线宽度 8bit
最大工作供电电压 5.5V
振荡器类型 外部
最小工作供电电压 2V
EEPROM大小 256 x 8
长*宽*高 16.59mm*16.59mm*3.87mm
通用封装 LCC
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
