PIC16LF872-I/SO

产品分类: 微控制器(MCU)
产品描述: 2.2V~5.5V 20MHz 1KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 外部 22 2V 5.5V 20MHz I2C,SPI 64 x 8 A/D 5x10b 8bit PIC SOIC-28 贴片安装 17.87mm*7.49mm*2.31mm
供应商型号: PIC16LF872-I/SO
供应商: 国内现货
标准整包数: 100

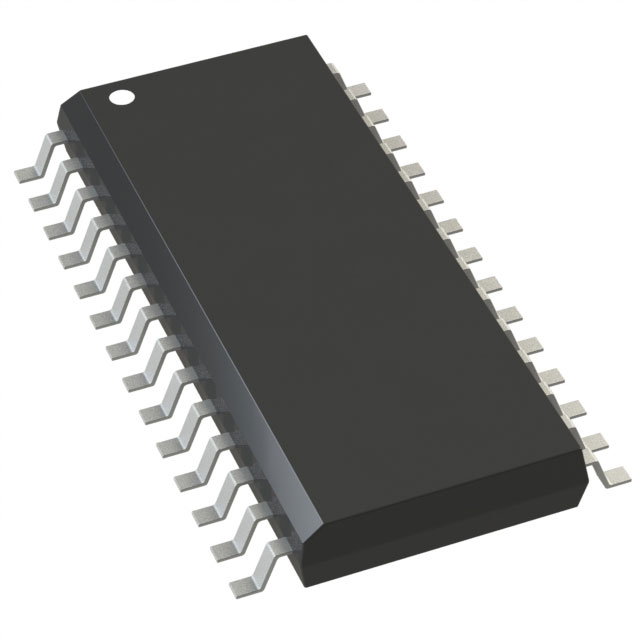

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF872-I/SO

PIC16LF872-I/SO概述

    PIC16F872 28-Pin, 8-Bit CMOS Flash Microcontroller

    1. 产品简介


    PIC16F872是一款高性价比的微控制器(MCU),专为嵌入式系统设计。它基于高性能RISC CPU架构,具有丰富的外设和广泛的适用性。主要应用于工业控制、消费电子、汽车电子、通信设备等领域。PIC16F872能够处理各种复杂的控制任务,具有高灵活性和低功耗等特点。

    2. 技术参数


    PIC16F872的技术参数如下:
    - CPU:
    - 指令集:35条单字指令
    - 工作频率:DC至20 MHz时钟输入
    - 指令周期:DC至200 ns
    - 程序存储器:2K x 14位Flash
    - 数据存储器:128字节RAM
    - EEPROM数据存储器:64字节
    - 中断能力:多达10个中断源
    - 八级硬件堆栈
    - 外设特性:
    - 高电流驱动:25mA
    - 定时器模块:
    - Timer0:8位定时器/计数器,具有8位预分频器
    - Timer1:16位定时器/计数器,具有预分频器,可在睡眠模式下通过外部晶振/时钟计数
    - Timer2:8位定时器/计数器,具有8位周期寄存器、预分频器和后分频器
    - 捕获/比较/PWM模块:最大分辨率为12.5ns(捕获),200ns(比较),10位(PWM)
    - 模拟到数字转换器(ADC):10位,5通道
    - 同步串行端口(SSP):支持SPI(主模式)和I2C(主/从模式)
    - 供电范围:
    - 操作电压:2.0V至5.5V
    - 低功耗模式:
    - 5V,4MHz时典型电流消耗<2mA
    - 3V,32kHz时典型电流消耗20μA
    - 典型待机电流消耗<1μA

    3. 产品特点和优势


    PIC16F872的主要特点和优势包括:
    - 低功耗: 采用CMOS技术,确保在多种工作环境下均具备低功耗特性。
    - 丰富的外设: 内置多个定时器模块、ADC模块、同步串行端口(SSP)等,可满足不同应用场景的需求。
    - 易于编程和调试: 支持在线串行编程(ICSP)和在线调试(ICD),简化开发过程。
    - 宽工作温度范围: 商用、工业和扩展温度范围。
    - 编程保护: 具备强大的代码保护功能,有效防止未经授权的访问和篡改。

    4. 应用案例和使用建议


    PIC16F872广泛应用于各类控制系统中,例如电机控制、传感器接口、人机界面等。以下是两个常见的应用案例及相应的使用建议:
    - 电机控制: 利用PIC16F872内置的PWM模块进行电机速度和方向控制。建议配置合理的滤波器以减少干扰。
    - 传感器接口: 使用PIC16F872的10位ADC模块对模拟信号进行采样。建议在信号链前端加入合适的滤波电路,以提高采样精度。

    5. 兼容性和支持


    PIC16F872支持多种封装形式,包括DIP、SOIC、SSOP等。Microchip提供全面的支持服务,包括文档资料、在线技术支持和培训资源。此外,还提供了在线串行编程(ICSP)和在线调试(ICD)工具,帮助用户加速开发进程。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题:如何解决程序烧录失败?
    - 解决方法:检查编程电压是否符合要求;确认目标板连接正确;尝试重新安装编程软件。
    - 问题:外部中断不起作用怎么办?
    - 解决方法:确认外部中断引脚配置正确;检查中断使能寄存器设置;重启系统尝试重新初始化。

    7. 总结和推荐


    PIC16F872凭借其卓越的性能、灵活的配置和强大的兼容性,在众多微控制器中脱颖而出。其高集成度和广泛的外设支持使其成为众多应用的理想选择。对于需要高可靠性、高稳定性的项目,强烈推荐使用PIC16F872。总体而言,PIC16F872是一款值得信赖的高性能MCU,适合嵌入式系统开发者使用。

PIC16LF872-I/SO参数

参数
电压-电源(Vcc/Vdd) 2.2V~5.5V
最大时钟频率 20MHz
最大工作供电电压 5.5V
数据总线宽度 8bit
核心处理器 PIC
I/O数量 22
最小工作供电电压 2V
振荡器类型 外部
RAM大小 1KB
EEPROM大小 64 x 8
数据转换器 A/D 5x10b
速度 20MHz
程序存储器大小 3.5KB
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,POR,PWM,WDT
接口类型 I2C,SPI
内核数 -
长*宽*高 17.87mm*7.49mm*2.31mm
通用封装 SOIC-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16LF872-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF872-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF872-I/SO PIC16LF872-I/SO数据手册

PIC16LF872-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 38.7703
200+ ¥ 38.0841
300+ ¥ 37.741
库存: 4000
起订量: 100 增量: 27
交货地:
最小起订量为:100
合计: ¥ 3877.03
