DSPIC33EP64MC202-E/SP

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 416KB FLASH 64KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT 内部 21 1 3V 3.6V 60MHz I2C,IrDA,LINbus,QEI,SPI,UART,USART A/D 6x10b/12b 16bit dsPIC SPDIP-28 通孔安装
供应商型号: 579-33EP64MC202ESP
供应商: Mouser
标准整包数: 1

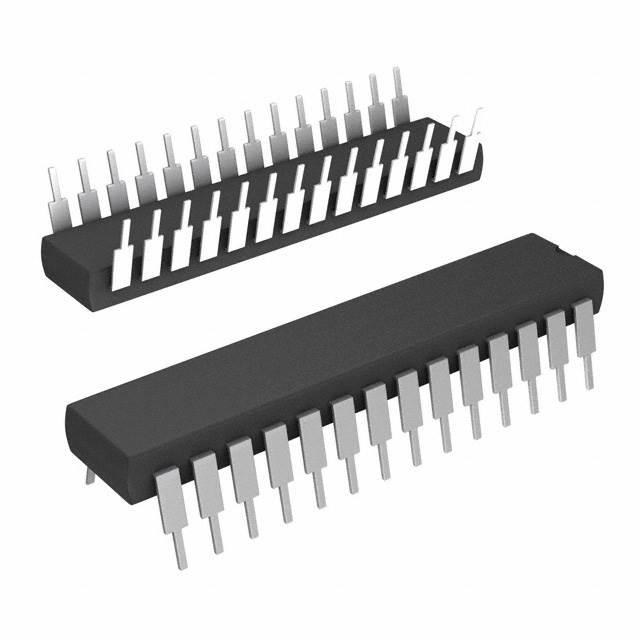

MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EP64MC202-E/SP

DSPIC33EP64MC202-E/SP概述

    # Microchip Technology Inc. dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X and PIC24EPXXXGP/MC20X 技术手册

    产品简介


    Microchip Technology Inc. 的 dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 系列是高性能的16位微控制器和数字信号控制器。这些设备广泛应用于电机控制、电源管理和工业自动化等领域。它们集成了丰富的外围设备和高级模拟功能,如高分辨率PWM、高速ADC和灵活的定时器系统,适用于复杂的控制系统和信号处理应用。

    技术参数


    操作条件
    - 电压范围:3.0V 至 3.6V
    - 工作温度范围:-40°C 至 +85°C(70 MIPS)
    - 工作温度范围:-40°C 至 +125°C(60 MIPS)
    - 工作温度范围:-40°C 至 +150°C(40 MIPS)
    主要特点
    - 核心:16位 dsPIC33E/PIC24E CPU
    - 高效编码架构
    - 双40位宽累加器
    - 单周期MAC/MPY指令及双数据获取
    - 单周期混合符号乘法及硬件除法
    - 32位乘法支持
    时钟管理
    - 内部振荡器精度:±1.0%
    - 可编程PLL和时钟源
    - 失效安全时钟监视器(FSCM)
    - 独立看门狗计时器(WDT)
    - 快速唤醒和启动
    功耗管理
    - 低功耗模式(睡眠、空闲、降速)
    - 内置电源上电重置和欠压重置
    - 动态电流:典型值0.6 mA/MHz
    - 静态电流:典型值30 µA
    高速PWM
    - 最多三对独立PWM,具有死区时间控制
    - PWM分辨率:7.14 ns
    - PWM支持:DC/DC、AC/DC、逆变器、PFC、照明;BLDC、PMSM、ACIM、SRM
    - 可编程故障输入
    - 灵活的触发配置用于ADC转换
    高级模拟功能
    - ADC模块:可配置为10位/1.1 MSPS(四个采样保持)或12位/500 kSPS(一个采样保持)
    - 灵活和独立的ADC触发源
    - 最多三个运算放大器/比较器,直接连接到ADC模块
    - 充电时间测量单元(CTMU):支持mTouch电容触摸感应,提供高分辨率时间测量(1 ns)
    定时器/输出比较/输入捕获
    - 12个通用定时器
    - 四个输出比较模块,可配置为定时器/计数器
    - PTG模块:两个可配置的定时器/计数器
    - 32位正交解码器接口模块,可配置为定时器/计数器
    - 四个输入捕获模块
    - 外设引脚选择(PPS)允许功能重映射
    - 外设触发生成器(PTG)用于调度复杂序列
    通信接口
    - 两个UART模块(最高17.5 Mbps),支持LIN/J2602协议和IrDA
    - 两个四线SPI模块(最高15 Mbps)
    - ECAN模块(1 Mbaud)支持CAN 2.0B
    - 两个I2C模块(最高1 Mbps)支持SMBus
    - 可编程循环冗余校验(CRC)
    直接内存访问(DMA)
    - 4通道DMA,用户可选优先级仲裁
    - 支持UART、SPI、ADC、ECAN、IC、OC和定时器
    输入/输出
    - 吸收/输出最大电流:标准VOH/VOL时12 mA或6 mA;非标准VOH1时分别为22 mA和14 mA
    - 5V耐受引脚
    - 外设引脚选择(PPS)允许数字功能重映射
    - 可选开漏、上拉和下拉电阻
    - 过电压钳位电流:最大5 mA
    - 所有I/O引脚的变更通知中断

    产品特点和优势


    这些设备在众多领域表现出卓越性能,特别适用于需要高效计算和控制的复杂系统。高精度ADC、PWM和高速处理器使其成为电机控制、电源转换和自动化系统的理想选择。此外,它们的低功耗管理和多种保护机制也使得它们能够在苛刻的应用环境中稳定运行。

    应用案例和使用建议


    应用案例
    - 电源转换:DC/DC、AC/DC变换器
    - 照明控制:LED调光和颜色控制
    - 电机驱动:BLDC、PMSM、ACIM、SRM电机控制
    - 通信接口:UART、SPI、I2C、ECAN的复杂通信链路
    使用建议
    - 在使用ADC模块时,考虑配置为适当的分辨率以满足具体需求
    - 利用多个PWM通道进行高级电机控制
    - 结合CTMU实现电容式触摸传感器的功能

    兼容性和支持


    这些设备与多种外设和设备兼容,可通过多种通信接口(如UART、SPI、I2C、ECAN)与其它设备交互。厂商提供了详尽的技术文档和支持服务,确保用户能够充分利用这些设备的强大功能。

    常见问题与解决方案


    问题1:如何进行软件调试?
    解决方案:
    利用集成的In-Circuit和In-Application编程功能,配合IEEE 1149.2兼容(JTAG)边界扫描测试,进行代码加载和调试。
    问题2:如何处理功耗问题?
    解决方案:
    通过合理设置功耗管理模式(如睡眠、空闲和降速模式)来降低功耗,从而延长电池寿命或减少散热需求。

    总结和推荐


    这些高性能的微控制器和数字信号控制器提供了广泛的功能和卓越的性能,适合于各种复杂的应用场景。其高效的功耗管理和强大的外部接口能力使它们在市场上具有很强的竞争优势。对于追求高性能和多功能性的设计工程师而言,这些设备是值得强烈推荐的选择。

DSPIC33EP64MC202-E/SP参数

参数
数据总线宽度 16bit
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 3V~3.6V
核心处理器 dsPIC
程序存储器大小 64KB
I/O数量 21
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT
RAM大小 416KB
数据转换器 A/D 6x10b/12b
速度 -
内核数 1
最小工作供电电压 3V
最大时钟频率 60MHz
接口类型 I2C,IrDA,LINbus,QEI,SPI,UART,USART
EEPROM大小 -
振荡器类型 内部
最大工作供电电压 3.6V
通用封装 SPDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

DSPIC33EP64MC202-E/SP厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EP64MC202-E/SP数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33EP64MC202-E/SP DSPIC33EP64MC202-E/SP数据手册

DSPIC33EP64MC202-E/SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
