ATMEGA4809-PF

产品分类: 微控制器(MCU)

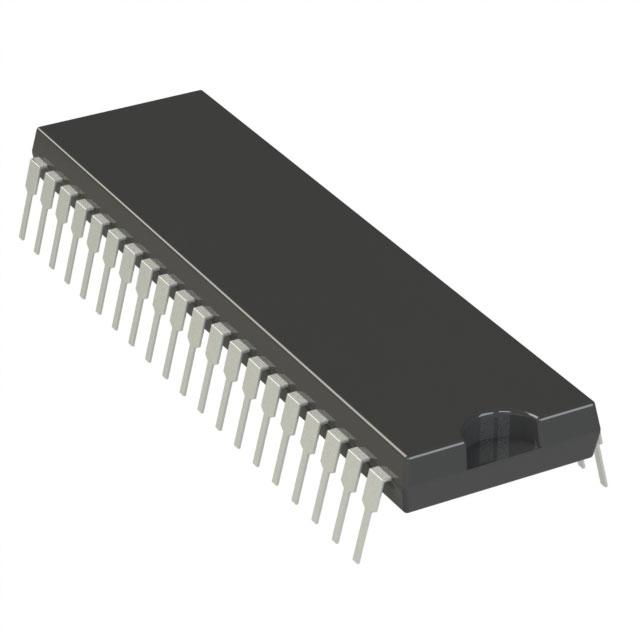

产品描述: Microchip Atmega4809系列单片机, AVR CPU内核, 40针, PDIP封装
供应商型号: ATMEGA4809-PF
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA4809-PF

ATMEGA4809-PF概述


    产品简介


    ATmega4808/4809 微控制器
    ATmega4808/4809 微控制器是 megaAVR® 0 系列的一部分,采用 AVR® 处理器,带有硬件乘法器,最高运行频率可达 20 MHz。这些微控制器提供高达 48 KB 的闪存存储空间、最高 6 KB 的 SRAM 和 256 字节的 EEPROM。它们有 28 引脚、32 引脚、40 引脚和 48 引脚的封装选择,适用于广泛的应用领域,如工业控制、自动化系统和汽车电子等。

    技术参数


    - CPU
    - 单周期 I/O 访问
    - 双级中断控制器
    - 双周期硬件乘法器
    - 内存
    - 48 KB 内置可编程闪存
    - 256 字节 EEPROM
    - 6 KB SRAM
    - 写/擦除耐久性:闪存 10,000 次,EEPROM 100,000 次
    - 数据保持时间:在 55°C 下为 40 年
    - 系统
    - 上电复位电路(POR)
    - 棕色检测器(BOD)
    - 时钟选项:16/20 MHz 低功耗内部振荡器;32.768 kHz 超低功耗(ULP)内部振荡器;32.768 kHz 外部晶体振荡器;外部时钟输入
    - 统一编程调试接口(UPDI),由专用引脚激活
    - 三种睡眠模式:空闲模式、待机模式、关机模式
    - 外设
    - 一个 16 位定时器/计数器(TCA)和三个比较通道
    - 最多四个 16 位定时器/计数器(TCB)带输入捕捉功能
    - 一个 16 位实时时钟(RTC),可以由外部晶振或内部 RC 振荡器驱动
    - 最多四个 USART,带分数波特率发生器、自动波特率检测和起始帧检测
    - SPI 和 I2C(TWI)主机/从机功能
    - 事件系统用于核心独立且可预测的外设间信号传输
    - 可配置自定义逻辑(CCL),最多四个可编程查找表(LUT)
    - 一个 10 位 150 ksps 模数转换器(ADC)
    - 可选的 CRC 码内存扫描硬件
    - 看门狗定时器(WDT)具有窗口模式
    - 温度范围
    - 工业级:-40°C 到 +85°C
    - 扩展级:-40°C 到 +125°C
    - 汽车级:-VAO 部件,符合 AEC-Q100 规范
    - 速度等级
    - -40°C 到 +105°C:0-5 MHz@1.8V-5.5V;0-10 MHz@2.7V-5.5V;0-20 MHz@4.5V-5.5V
    - +105°C 到 +125°C:0-8 MHz@2.7V-5.5V;0-16 MHz@4.5V-5.5V
    - -40°C 到 +125°C:0-8 MHz@2.7V-5.5V;0-16 MHz@4.5V-5.5V

    产品特点和优势


    - 高速处理能力:最高可达 20 MHz 的运行频率,实现快速响应和高性能计算。
    - 丰富外设:多个 UART、SPI、I2C 接口,适合多种通信协议。
    - 灵活电源管理:多种睡眠模式和内置电源管理功能,延长电池寿命。
    - 宽温度范围:-40°C 到 +125°C,适用于极端环境。
    - 高集成度:高密度封装,减少 PCB 尺寸。
    - 强大存储容量:48 KB 闪存和 6 KB SRAM,满足复杂应用需求。

    应用案例和使用建议


    应用案例:ATmega4808/4809 微控制器适用于各种工业控制系统、智能家居系统和汽车电子系统。例如,在工业环境中,它可以用于工厂自动化设备的数据采集和控制;在智能家居系统中,它可用于智能插座和照明系统的控制;在汽车电子系统中,它可用于发动机管理和传感器监控。
    使用建议:在设计电路时,建议考虑器件的温度范围和工作环境。对于高温环境,应选择扩展级或汽车级部件。在配置引脚时,要注意 ATmega4809 的 40 引脚版本需要禁用某些引脚,以确保正确连接。同时,利用丰富的外设功能,如 USART 和 I2C 接口,实现与其他设备的高效通信。

    兼容性和支持


    ATmega4808/4809 与 megaAVR 0 系列的其他微控制器具有全针脚和功能兼容性,因此垂直迁移(增加引脚数)无需修改代码。水平迁移(减少引脚数)会降低可用功能,但仍然可以实现基本功能。
    Microchip 提供全面的技术支持,包括详细的数据手册、应用笔记和技术论坛,帮助用户解决问题和优化设计。

    常见问题与解决方案


    1. 如何设置正确的时钟源?
    - 参考数据手册的时钟部分,选择合适的振荡器和配置时钟控制器寄存器。
    2. 如何实现低功耗模式?
    - 配置 SLPCTRL 寄存器,选择合适的睡眠模式并启用所需的外设。
    3. 如何启用和配置看门狗定时器?
    - 启用 WDT 并配置相关的寄存器,确保定时器的正确工作。

    总结和推荐


    综合评估:
    ATmega4808/4809 是一款高性能、多功能的微控制器,适用于广泛的工业和汽车应用。其强大的处理器性能、丰富的外设接口和灵活的电源管理功能使其成为许多项目的理想选择。
    推荐:
    强烈推荐在需要高性能、高集成度和可靠性的项目中使用 ATmega4808/4809 微控制器。特别是对于需要严格温度范围和长寿命的应用场景,这款微控制器是最佳选择。

ATMEGA4809-PF参数

参数
RAM大小 6KB
接口类型 I2C,SPI,UART,USART
数据总线宽度 8bit
振荡器类型 内部
最小工作供电电压 1.8V
内核数 -
核心处理器 AVR
程序存储器类型 FLASH
EEPROM大小 256 x 8
速度 20MHz
程序存储器大小 48KB
数据转换器 A/D 16x10b
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大时钟频率 20MHz
最大工作供电电压 5.5V
I/O数量 34
电压-电源(Vcc/Vdd) 1.8V~5.5V
通用封装 PDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

ATMEGA4809-PF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA4809-PF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA4809-PF ATMEGA4809-PF数据手册

ATMEGA4809-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
