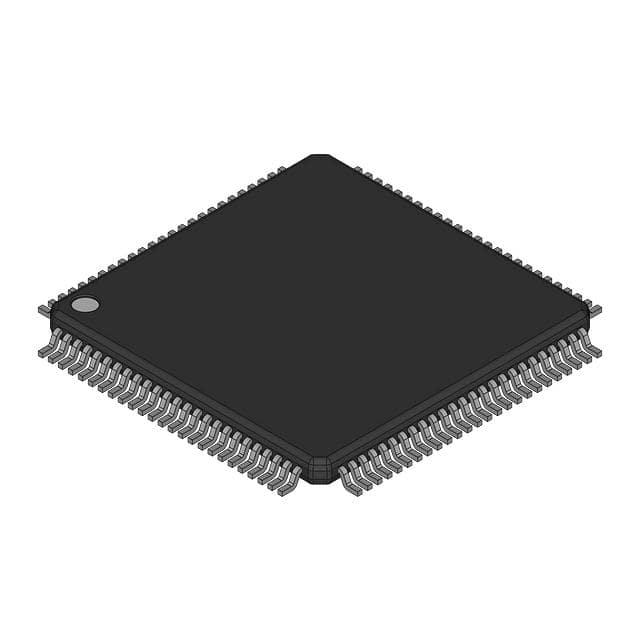

ATMEGA1280-16AU

产品分类: 微控制器(MCU)
产品描述: Microchip ATmega系列单片机, AVR内核, 100针, TQFP封装
供应商型号: SCE-ATMEGA1280-16AU
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA1280-16AU

ATMEGA1280-16AU概述


    产品简介


    ATmega640/V-1280/V-1281/V-2560/V-2561/V
    ATmega系列是Atmel公司生产的低功耗8位微控制器,基于增强型RISC架构设计。这一系列的产品广泛应用于嵌入式系统、工业控制、智能家居等多个领域,特别是在需要高处理速度和低功耗的场合。ATmega微控制器具备丰富的外设和强大的运算能力,使其成为复杂控制任务的理想选择。

    技术参数


    - 存储器:
    - Flash:64K/128K/256K字节(可系统内编程)
    - EEPROM:4K字节
    - SRAM:8K字节
    - 电源:
    - VCC:1.8V至5.5V
    - 工作温度范围:-40°C至85°C
    - 功耗:
    - 活动模式:1MHz时为1.8V下500μA
    - 睡眠模式:1.8V下0.1μA
    - 时钟频率:
    - 0至16MHz(根据不同的型号和电压)
    - I/O端口:
    - 54/86个通用输入输出线(根据具体型号)
    - 外部存储支持:最高可达64K字节

    产品特点和优势


    ATmega系列微控制器以其高性能和低功耗著称。其主要优势包括:
    - 高处理速度:通过增强型RISC架构,可在1MHz时达到10MIPS的处理速度。
    - 非易失性存储器:Flash内存支持读写同时操作,且耐久度高,数据保存期限长。
    - 多功能外设:包含多个定时器/计数器、PWM通道、USART、SPI接口、模拟比较器等。
    - 超低功耗:具有多种低功耗模式,可以灵活适应不同应用场景的需求。
    - 电容触摸支持:内置Atmel QTouch库,支持电容式触摸按钮、滑块及轮盘等。

    应用案例和使用建议


    应用案例
    ATmega系列微控制器广泛应用于各种嵌入式控制系统中,例如智能家居系统、工业自动化控制、医疗器械等。在智能家居领域,ATmega可作为核心处理器控制智能插座、温湿度传感器等设备。
    使用建议
    - 在选择具体型号时,可根据所需I/O数量和Flash大小进行挑选,确保满足项目需求。
    - 利用多样的定时器和PWM通道,设计复杂的电机控制或信号调节系统。
    - 使用QTouch库快速实现电容式触摸界面,提升用户体验。

    兼容性和支持


    ATmega系列产品与其他电子元器件高度兼容,适用于广泛的电路板设计。Atmel公司提供全面的开发工具和支持服务,包括C编译器、汇编器、调试仿真器等,有助于开发者更高效地完成产品开发。

    常见问题与解决方案


    1. 启动时芯片未响应
    - 检查电源电压是否正确,确认引脚配置无误。
    2. 程序下载失败
    - 确认ISP连接正常,检查波特率设置是否正确。
    3. 功耗异常
    - 检查所有不必要的模块是否已经进入睡眠模式。

    总结和推荐


    总体而言,ATmega系列微控制器凭借其出色的性能和广泛的应用场景,已成为众多嵌入式系统中的理想选择。对于需要高性能、低功耗且具有丰富外设接口的应用场景,强烈推荐选用ATmega系列产品。无论是初学者还是专业工程师,都可以从中受益,获得满意的开发体验。

ATMEGA1280-16AU参数

参数
EEPROM大小 4 x 8
接口类型 EBI,EMI,I2C,SPI,UART,USART
I/O数量 86
核心处理器 AVR
速度 16MHz
RAM大小 8KB
内核数 -
程序存储器大小 128KB
数据转换器 A/D 16x10b
最大时钟频率 16MHz
最小工作供电电压 2.7V
外设 Brown-out Detect/Reset,POR,PWM,WDT
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.7V~5.5V
程序存储器类型 FLASH
数据总线宽度 8bit
最大工作供电电压 5.5V
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 TQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,托盘

ATMEGA1280-16AU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA1280-16AU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA1280-16AU ATMEGA1280-16AU数据手册

ATMEGA1280-16AU封装设计

查看详情并下载
Symbol
Footprint
3D Model
