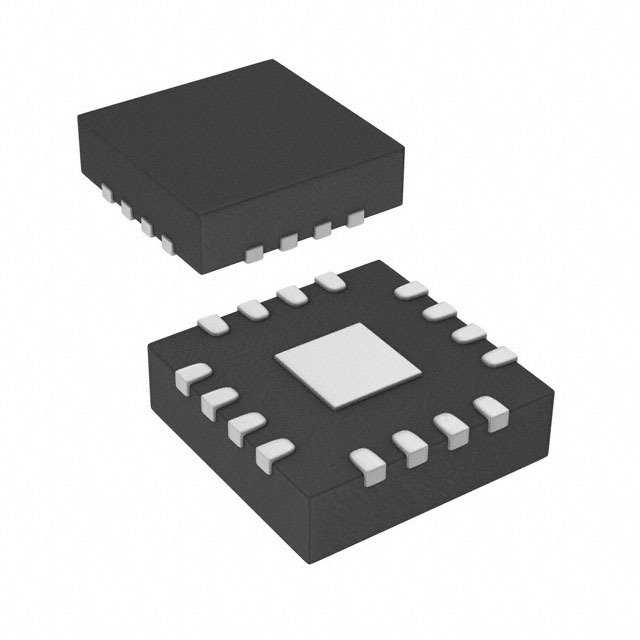

PIC16F526T-I/MG

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 4.1875Kbit FLASH 1.5KB POR,WDT 内部 11 5.5V 20MHz A/D 3x8b 8bit PIC QFN 贴片安装
供应商型号: Q-PIC16F526T-I/MG
供应商: 期货订购
标准整包数: 3300
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F526T-I/MG

PIC16F526T-I/MG概述

    # PIC16F526 14-Pin, 8-Bit Flash Microcontroller Technical Review

    1. 产品简介


    PIC16F526 是Microchip Technology公司推出的低成本高性能8位全静态闪存微控制器。它基于精简指令集计算机(RISC)架构,具有卓越的运算性能和低功耗设计,适用于广泛的应用领域。PIC16F526配备了片上闪存程序存储器和数据存储器,内置丰富的外围接口和特殊功能模块,非常适合个人护理设备、安全系统、低功耗无线收发器等场景。
    主要特点:
    - 产品类型:8位微控制器
    - 主要功能:高性能RISC核心、串行编程接口、内部振荡器、低功耗模式、模拟比较器和ADC功能
    - 应用领域:智能家居、个人护理设备、安全系统、工业控制、低功耗无线通信等

    2. 技术参数


    以下是PIC16F526的主要技术规格和性能参数:
    | 参数类别 | 具体参数 |

    | 时钟频率 | 最大操作频率20 MHz |
    | 闪存程序存储器 | 1024 × 12位 |
    | SRAM数据存储器 | 67 × 8位 |
    | 闪存数据存储器 | 64 × 8位 |
    | 通用I/O引脚 | 12个,其中11个双向控制,1个输入专用 |
    | ADC通道 | 3路外部可编程输入,1路内部绝对电压参考 |
    | 比较器 | 2个,支持外部访问,其中1个内置0.6V固定参考电压,另一个支持编程电压参考 |
    | 定时器模块 | TMR0模块带8位可编程预分频器 |
    | 功耗特性 | 待机电流<100 nA,工作电流@4MHz时典型值175 µA,睡眠模式唤醒电流典型值<1 µA |
    | 工作温度范围 | 工业级:-40°C至+85°C;扩展级:-40°C至+125°C |
    | 封装形式 | 14-PDIP、SOIC、TSSOP、QFN |

    3. 产品特点和优势


    独特功能:
    1. 高效的RISC架构:仅33条单字单周期指令,执行效率极高。
    2. 灵活的编程方式:支持在电路串行编程(ICSP),便于调试与更新。
    3. 多样的振荡器选项:提供INTRC、EXTRC、XT、HS、LP、EC六种时钟配置,满足不同功耗需求。
    4. 高可靠性设计:集成Watchdog定时器及电源复位(POR)、设备复位计时器(DRT),确保系统稳定运行。
    市场竞争力:
    - 在同类8位微控制器中,其指令压缩率高达2:1,开发效率显著提升。
    - 超宽的工作电压范围(2.0V~5.5V)和温度适应能力(-40°C~+125°C)使其适合严苛的工业应用环境。
    - 高达100,000次擦写寿命和超过40年的数据保持能力,极大提升了应用的长期稳定性。

    4. 应用案例和使用建议


    应用场景:
    - 个人护理设备:如剃须刀、电动牙刷,利用内部定时器实现精准控制。
    - 安防系统:传感器数据采集与处理,利用多个I/O引脚及ADC实现多功能集成。
    - 低功耗远程收发器:结合外部射频模块完成数据传输任务。
    使用建议:
    - 在需要长时间待机的场景中,建议开启Watchdog定时器并启用睡眠模式,以降低功耗。
    - 若需动态调整输入电压参考,可通过编程配置外部电压参考模块实现灵活控制。
    - 为简化布线复杂度,建议优先选择QFN封装版本用于表面贴装应用。

    5. 兼容性和支持


    - 兼容性:PIC16F526支持主流开发工具链,包括MPLAB IDE、‘C’编译器及在线仿真器。此外,其I/O引脚与许多外围器件高度兼容,方便集成。
    - 支持服务:Microchip提供全面的技术支持,涵盖用户指南、开发套件、在线论坛和客户服务热线,确保快速解决问题。

    6. 常见问题与解决方案


    以下为用户可能遇到的一些典型问题及解决方案:
    | 问题描述 | 解决方案 |

    | 编程失败 | 确保使用正确的串行数据和时钟引脚(RB0/RB1)。同时检查供电电压是否符合要求(2.0V~5.5V)。 |
    | Watchdog超时 | 检查是否有定期喂狗操作(软件设计缺陷可能导致未触发中断)。 |
    | ADC结果异常 | 确认参考电压设置正确,且信号输入端没有被噪声干扰。 |
    | 设备过热保护启动 | 降低时钟频率或增加散热措施,确保温度不超过规定范围。 |

    7. 总结和推荐


    综合评估:
    PIC16F526是一款性价比极高的8位微控制器,其高性能、低功耗和丰富的外设使其成为嵌入式应用的理想选择。特别是对于成本敏感型项目和低功耗设计,PIC16F526展现了卓越的优势。
    推荐结论:
    强烈推荐使用PIC16F526微控制器。它的高效架构、广泛的兼容性和可靠的支持服务使其成为各类嵌入式项目的理想解决方案。无论是个人开发者还是大规模制造商,都能从中受益。

PIC16F526T-I/MG参数

参数
I/O数量 11
数据总线宽度 8bit
核心处理器 PIC
最大工作供电电压 5.5V
EEPROM大小 -
数据转换器 A/D 3x8b
电压-电源(Vcc/Vdd) 2V~5.5V
内核数 -
RAM大小 4.1875Kbit
程序存储器大小 1.5KB
接口类型 -
速度 20MHz
程序存储器类型 FLASH
外设 POR,WDT
振荡器类型 内部
最大时钟频率 20MHz
最小工作供电电压 -
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售

PIC16F526T-I/MG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F526T-I/MG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F526T-I/MG PIC16F526T-I/MG数据手册

PIC16F526T-I/MG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3300+ ¥ 15.1368
6600+ ¥ 14.2464
9900+ ¥ 13.356
库存: 9900
起订量: 3300 增量: 3300
交货地:
最小起订量为:3300
合计: ¥ 49951.44
