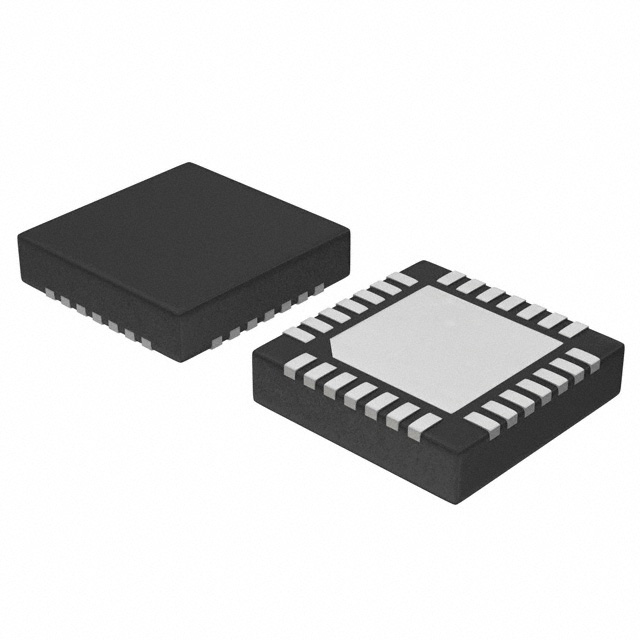

PIC24EP512GP202-I/MM

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 2.359375MB FLASH 512KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 21 3V 3.6V 70MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 6x10b/12b 16bit PIC QFN 贴片安装
供应商型号: 579-24EP512GP202IMM
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24EP512GP202-I/MM

PIC24EP512GP202-I/MM概述

    dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 产品概述

    1. 产品简介


    本系列的产品属于微芯片科技(Microchip Technology Inc.)生产的高性能微控制器和数字信号控制器,涵盖dsPIC33E/PIC24E CPU架构。这些器件主要应用于各种需要高速脉宽调制(PWM)、高精度模拟转换和复杂通信协议的工业控制系统中,例如电机控制、电源管理和通信接口。

    2. 技术参数


    - 工作条件:电压范围为3.0V至3.6V,温度范围从-40°C到+150°C。不同型号的工作速度有所不同,具体为:
    - 3.0V到3.6V,-40°C到+85°C,最高可达70MIPS。
    - 3.0V到3.6V,-40°C到+125°C,最高可达60MIPS。
    - 3.0V到3.6V,-40°C到+150°C,最高可达40MIPS。

    - 内核架构:16位dsPIC33E/PIC24E CPU。
    - 时钟管理:内部振荡器精度为1.0%,支持可编程PLL和振荡器时钟源,具有故障安全时钟监控器(FSCM)和独立看门狗定时器(WDT),快速唤醒和启动时间。
    - 电源管理:低功耗管理模式(休眠、空闲和降速),集成上电复位和掉电复位,动态电流典型值为0.6mA/MHz,空闲模式下的典型值为30µA。
    - 高速PWM:最高支持三组PWM对,具有独立计时、死区时间和7.14ns的PWM分辨率,适用于直流/交流转换器、逆变器、功率因数校正(PFC)和照明系统。此外,还支持无刷直流电机(BLDC)、永磁同步电机(PMSM)、交流感应电机(ACIM)和开关磁阻电机(SRM)。
    - 高级模拟特性:ADC模块配置为10位/1.1 MSPS,具备四个采样保持器(S&H)或12位/500 ksps,具有一个采样保持器。支持多达16个模拟输入。
    - 定时器和触发器:具有12个通用定时器,其中五个为16位,最多两个为32位。具备四个输出比较模块和四个输入捕获模块,还支持PTG(Peripheral Trigger Generator)进行复杂序列调度。
    - 通信接口:支持两组UART(最高传输速率17.5Mbps),带LIN/J2602协议和IrDA®支持;两组四线SPI(最高传输速率15Mbps);一个ECAN™模块(1Mbaud)支持CAN 2.0B标准;两组I2C(最高传输速率1Mbps)并支持SMBus协议。

    3. 产品特点和优势


    该系列产品拥有出色的计算能力和丰富的外设,能够在严苛的工业环境中可靠运行。其独特的双累加器架构、单周期运算指令以及灵活的外围设备映射功能使得这些微控制器在高性能应用中表现出色。此外,内置的温度测量单元(CTMU)支持高精度的触摸屏传感,使得产品在智能家居和工业自动化领域具有广泛的适用性。

    4. 应用案例和使用建议


    - 工业控制系统:广泛应用于各种工业环境,如电机驱动、电源转换和传感器信号处理。
    - 家用电器:可用于家用电器中的控制板,以提高能效和响应速度。
    - 通信基础设施:用于基站和其他通信设备的控制和信号处理。
    建议在使用这些微控制器时,要特别注意其工作电压范围和温度限制,确保在正常范围内操作。此外,建议参考其详细的电气特性和物理特性表,以便更好地理解和利用其功能。

    5. 兼容性和支持


    - 兼容性:这些器件的外围设备可以通过重映射功能进行配置,以满足不同的应用需求。
    - 支持:Microchip提供详尽的技术文档和支持服务,包括在线论坛、开发者工具和专业技术支持热线,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:如何正确配置GPIO?
    - 解决方案:详细阅读数据手册中的GPIO配置部分,并利用开发者工具进行模拟验证。

    - 问题2:ADC精度不足?
    - 解决方案:检查外部电路设计,确认是否连接了适当的滤波器和稳压器,并调整ADC的采样率和采样时间。
    - 问题3:程序运行不稳定?
    - 解决方案:启用看门狗定时器(WDT)并确保代码中没有导致挂起的操作。

    7. 总结和推荐


    总体而言,这些微控制器凭借其强大的计算能力、丰富的外设以及良好的稳定性和可靠性,在多种工业应用中展现出色的表现。对于那些需要高效率和高性能的应用场景,我们强烈推荐使用这一系列的微控制器。这些产品的设计考虑到了广泛的应用需求,具备卓越的性价比和广泛的生态系统支持。

PIC24EP512GP202-I/MM参数

参数
速度 -
I/O数量 21
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
程序存储器类型 FLASH
最小工作供电电压 3V
EEPROM大小 -
RAM大小 2.359375MB
数据转换器 A/D 6x10b/12b
数据总线宽度 16bit
内核数 -
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
最大工作供电电压 3.6V
最大时钟频率 70MHz
核心处理器 PIC
电压-电源(Vcc/Vdd) 3V~3.6V
程序存储器大小 512KB
振荡器类型 内部
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
