首页  >  产品百科  >  ATSAML11E16A-AUKPH

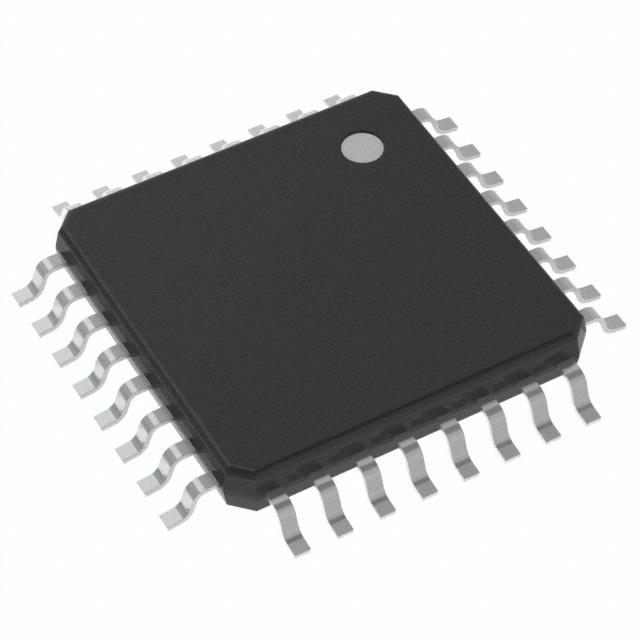

ATSAML11E16A-AUKPH

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.63V 32MHz 16KB FLASH 64KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 25 1 900mV 1.2V 32MHz I2C,LINbus,SPI,UART,USART 2 x 8 32bit ARM® Cortex®-M23 TQFP-32 贴片安装
供应商型号: ATSAML11E16A-AUKPH-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAML11E16A-AUKPH

ATSAML11E16A-AUKPH概述

    SAM L10/L11 家族——超低功耗、32位ARM Cortex-M23微控制器的技术解析

    产品简介


    SAM L10/L11家族是Microchip推出的一系列超低功耗、高性能的32位微控制器(MCU),基于ARM Cortex-M23内核设计,专为需要高性能和高安全性要求的应用而开发。这些MCU结合了TrustZone、硬件加密、增强型Peripheral Touch Controller (PTC) 等先进特性,适用于工业控制、消费电子、医疗设备及物联网等领域。其独特的架构和低功耗模式使其成为节能应用的理想选择。

    技术参数


    以下是SAM L10/L11的主要技术规格:
    - 供电范围:1.62V至3.63V
    - 工作温度范围:-40°C至+125°C
    - 时钟频率:高达32MHz
    - 内核性能:2.62 CoreMark/MHz 或最高31 DMIPS
    - 存储器配置:
    - Flash:64KB、32KB或16KB
    - SRAM:16KB、8KB或4KB
    - Data Flash:2KB
    - TrustRAM:256字节
    - 安全特性:
    - 最多四条防篡改引脚
    - TrustRAM与Data Flash支持地址和数据混淆,防止侧信道攻击
    - 低功耗模式:
    - Active模式:<25μA/MHz
    - Idle模式:<10μA/MHz
    - Standby模式(全SRAM保留):0.5μA
    - Off模式:<100nA

    产品特点和优势


    SAM L10/L11系列的优势体现在以下几个方面:
    - 高效能和灵活性:ARM Cortex-M23内核提供了强大的计算能力,同时具备单周期硬件乘法器和硬件除法器。
    - 卓越的安全性:TrustZone技术提供硬件级别的安全隔离,适合金融支付系统、智能卡等对数据安全要求极高的场合。
    - 出色的能效比:多种低功耗模式使设备能够根据需求调整功耗,延长电池寿命。
    - 丰富的接口和支持:支持多达三个SERCOM接口,可以灵活配置为USART、I2C、SPI等多种通信协议。

    应用案例和使用建议


    在工业自动化领域,SAM L10/L11常用于传感器节点,通过其低功耗特性和丰富的通信接口实现高效的无线数据传输。对于消费电子产品,例如可穿戴设备,其紧凑的设计和超低功耗特性使得它非常适合长时间佩戴的应用场景。
    使用建议:在设计基于SAM L10/L11的产品时,应充分考虑系统的功耗管理策略,合理利用低功耗模式以延长整体续航时间;此外,在安全敏感的应用中,应开启TrustZone和相关安全功能以保护数据安全。

    兼容性和支持


    SAM L10/L11系列兼容市面上主流的开发工具链和操作系统,便于开发者快速上手。Microchip提供了详尽的技术文档和活跃的技术社区支持,确保用户能够顺利解决问题并最大化产品潜力。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无法进入正常运行状态 | 检查电源电压是否符合规定,重新加载程序 |
    | 数据传输过程中出现错误 | 验证通信协议设置是否正确,检查硬件连接 |
    | 系统频繁重启 | 排查是否有内存溢出或非法访问情况 |

    总结和推荐


    综上所述,SAM L10/L11系列微控制器凭借其先进的安全机制、高效的能源管理和广泛的适用性,在众多行业中展现出了强大的竞争力。对于那些寻求高效能、低功耗解决方案的设计者而言,这是一款值得推荐的产品。无论是嵌入式设备还是复杂系统的开发,SAM L10/L11都能够提供可靠的支持。

ATSAML11E16A-AUKPH参数

参数
数据转换器 -
最大时钟频率 32MHz
接口类型 I2C,LINbus,SPI,UART,USART
EEPROM大小 2 x 8
电压-电源(Vcc/Vdd) 1.62V~3.63V
核心处理器 ARM® Cortex®-M23
程序存储器大小 64KB
速度 32MHz
RAM大小 16KB
I/O数量 25
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
内核数 1
数据总线宽度 32bit
最大工作供电电压 1.2V
最小工作供电电压 900mV
振荡器类型 内部
通用封装 TQFP-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ATSAML11E16A-AUKPH厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAML11E16A-AUKPH数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAML11E16A-AUKPH ATSAML11E16A-AUKPH数据手册

ATSAML11E16A-AUKPH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7908 ¥ 32.0323
25+ $ 3.4776 ¥ 29.3857
库存: 62
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.03
