首页  >  产品百科  >  DSPIC33EP128GS804-I/ML

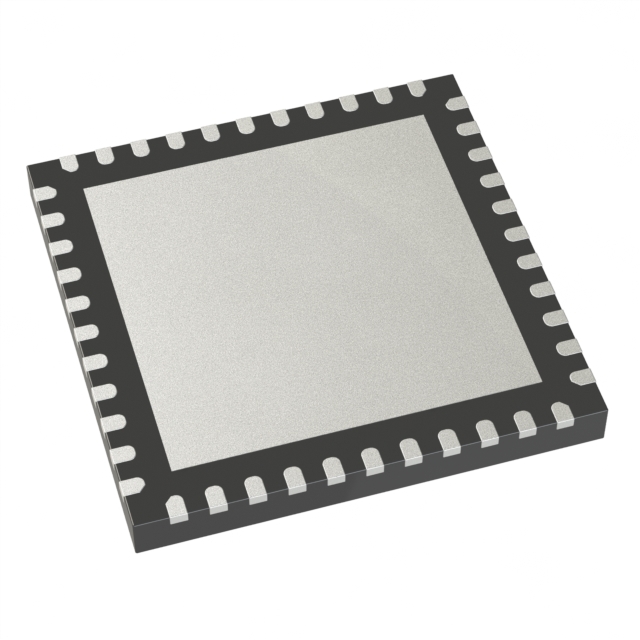

DSPIC33EP128GS804-I/ML

产品分类: 数字信号处理(DSP)
产品描述: CANbus,I2C,IrDA,LINbus,SPI,UART,USART 16bit dsPIC 8KB FLASH 128KB 1 3V 3.6V 70MHz QFN 贴片安装
供应商型号: CY-DSPIC33EP128GS804-I/ML
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 数字信号处理(DSP) DSPIC33EP128GS804-I/ML

DSPIC33EP128GS804-I/ML概述


    产品简介


    产品类型:Microchip dsPIC33EPXXXGS70X/80X 系列数字信号控制器(Digital Signal Controller)是专为高性能数字电源控制而设计的16位微控制器。
    主要功能:该系列产品集成了先进的模拟功能和高速PWM,支持多种通信接口,并具有多种省电模式和高精度时钟管理。
    应用领域:适用于各类工业控制、电机驱动、汽车电子、通信设备及消费电子产品等领域,特别适合于数字电源转换器、电池管理系统、马达控制等应用。

    技术参数


    - 电压范围:3.0V至3.6V
    - 温度范围:
    - -40°C 至 +85°C:最高可达70 MIPS
    - -40°C 至 +125°C:最高可达60 MIPS
    - 内存:
    - 64K 到 128K 字节闪存程序存储器
    - 8K 字节RAM
    - 输入输出引脚:
    - 28、44、48、64 和 80 引脚封装
    - CPU:16位 dsPIC33E CPU,具备高性能的乘法和累加能力,支持双累加器和硬件除法
    - 时钟管理:±0.9% 内部振荡器,可编程PLL和时钟源
    - 模拟特性:
    - 12位高速ADC模块,最高达3.25 Msps转换速率
    - 四个全速比较器,带内置DAC
    - 定时器和PWM:
    - 五种16位定时器和两个32位定时器
    - 八通道高速PWM,每通道频率和占空比分辨率可达1.04ns
    - 通信接口:
    - 两个UART(高达15 Mbps)
    - 三个可变宽度SPI模块(8x16或8x8 FIFO模式)
    - 两个I2C模块(高达1 Mbaud),支持SMBus
    - 最多两个CAN模块

    产品特点和优势


    - 高集成度:集成了高速ADC、PWM和PGA等高级模拟特性,能够显著减少外部组件数量。
    - 多功能:支持多种通信协议和省电模式,适用性强,灵活性高。
    - 高性能:高速CPU、高精度ADC和低功耗特性使其在各类应用场景中表现出色。
    - 可靠性:通过AEC-Q100 REVG 认证,满足工业和汽车应用的要求。

    应用案例和使用建议


    - 数字电源转换器:利用高性能PWM和ADC,可以实现高效、快速的电源转换。
    - 电机驱动系统:提供精准的速度和位置控制,适用于机器人和自动化设备。
    - 通信设备:支持多种通信协议,适用于各种通信设备的设计。
    使用建议:在使用过程中,应充分考虑时钟管理和电源管理设置,以提高系统稳定性和降低功耗。

    兼容性和支持


    - 兼容性:该系列数字信号控制器与其他Microchip产品兼容,例如各种电源管理芯片和传感器。
    - 支持和维护:Microchip提供了详尽的技术文档和支持服务,包括在线技术支持、软件开发工具等。

    常见问题与解决方案


    - 问题一:上电后出现异常脉冲
    - 解决方案:此现象在电源启动时可能出现,不建议使用受影响的引脚作为输出驱动,除非电路能承受此影响。
    - 问题二:时钟不稳定
    - 解决方案:检查并确保PLL和振荡器配置正确,重新校准时钟源。
    - 问题三:ADC读数不准
    - 解决方案:校准ADC参考电压,检查采样和保持电路的状态。

    总结和推荐


    综合评估:dsPIC33EPXXXGS70X/80X 系列数字信号控制器凭借其高性能、高集成度和多功能性,在各类工业控制和汽车电子领域展现出色表现。特别是其先进的模拟特性和强大的时钟管理功能使其成为高要求应用的理想选择。
    推荐:对于需要高性能、高精度和多功能性的应用场景,强烈推荐使用dsPIC33EPXXXGS70X/80X 系列数字信号控制器。

DSPIC33EP128GS804-I/ML参数

参数
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
I/O电压 -
速度 -
内核数 1
核心处理器 dsPIC
最大工作供电电压 3.6V
数据总线宽度 16bit
最小工作供电电压 3V
程序存储器大小 128KB
程序存储器类型 FLASH
最大时钟频率 70MHz
RAM大小 8KB
L1缓存指令存储器 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

DSPIC33EP128GS804-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EP128GS804-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 数字信号处理(DSP) MICROCHIP TECHNOLOGY DSPIC33EP128GS804-I/ML DSPIC33EP128GS804-I/ML数据手册

DSPIC33EP128GS804-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3332 ¥ 51.304
25+ $ 6.0715 ¥ 50.4195
50+ $ 5.8098 ¥ 49.5349
100+ $ 5.7051 ¥ 49.0927
300+ $ 5.6528 ¥ 48.6504
500+ $ 5.6004 ¥ 48.2081
1000+ $ 5.4434 ¥ 45.9967
5000+ $ 5.4434 ¥ 45.9967
库存: 23
起订量: 20 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.3
