首页  >  产品百科  >  PIC16F15356-I/ML

PIC16F15356-I/ML

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 2KB FLASH 28KB Brown-out Detect/Reset,POR,PWM,WDT 内部 25 3.6V 32MHz I2C,LINbus,SPI,UART,USART 224 x 8 A/D 24x10b,D/A 1x5b 8bit PIC QFN 贴片安装
供应商型号: 579-PIC16F15356-I/ML
供应商: Mouser
标准整包数: 1

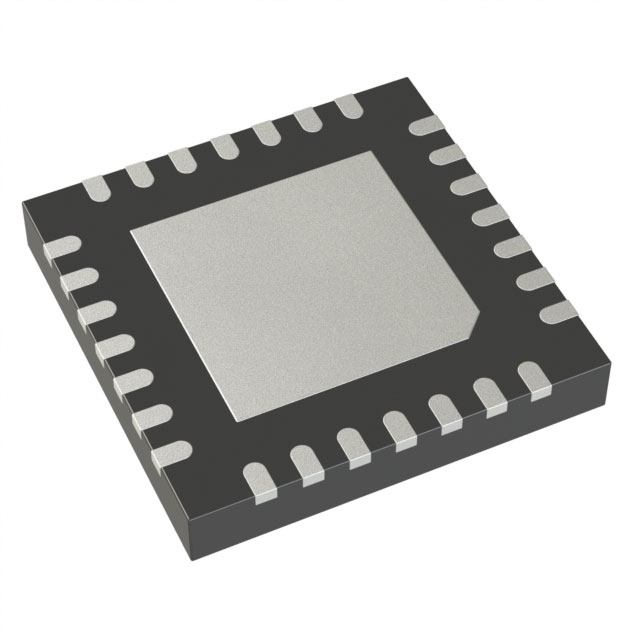

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F15356-I/ML

PIC16F15356-I/ML概述

    # PIC16(L)F15356/75/76/85/86 微控制器技术手册解析

    1. 产品简介


    产品类型
    PIC16(L)F15356/75/76/85/86 是 Microchip Technology 推出的一款高性能微控制器系列,专为需要低功耗和高集成度的应用设计。此系列支持丰富的数字和模拟外设,广泛应用于工业控制、消费电子、物联网等领域。
    主要功能
    该系列产品具备以下核心功能:
    - 支持高精度的内部振荡器。
    - 内置多种数字通信接口(如 EUSART、SPI、I²C)。
    - 拥有多个独立的外围模块(Core Independent Peripherals),例如互补波形发生器(CWG)和可编程逻辑单元(CLC)。
    - 集成温度传感器以优化系统的温度管理能力。
    - 提供内存保护机制(如 MAP 和 DIA)。
    应用领域
    - 工业自动化
    - 消费电子产品
    - 物联网设备
    - 便携式医疗设备
    - 汽车电子系统

    2. 技术参数


    | 参数类别 | 规格 |

    | 处理器架构 | C 编译器优化 RISC 架构 |
    | 运行速度 | DC 至 32 MHz,125ns 最小指令周期 |
    | 供电电压范围 | 1.8V 至 3.6V(PIC16LF15356/75/76/85/86)
    2.3V 至 5.5V(PIC16F15356/75/76/85/86) |
    | 工作温度范围 | 工业级:-40°C 至 85°C
    扩展级:-40°C 至 125°C |
    | 存储容量 | Flash 程序存储器:高达 28KB
    Data SRAM:高达 2048 字节 |
    | 电源模式 | Doze、Idle、Sleep、PMD |
    | 低功耗特性 | Sleep 模式典型值:50nA@1.8V |
    | 数字外设 | 四个可配置逻辑单元、两个捕捉/比较/PWM 模块、四个 10 位 PWM |
    | 模拟外设 | 10 位 ADC,双比较器,5 位 DAC |

    3. 产品特点和优势


    核心特点
    1. 极低功耗设计
    采用 eXtreme Low-Power (XLP) 技术,Sleep 模式下的电流消耗仅为 50nA,非常适合电池供电设备。

    2. 灵活的外设配置
    具备多个独立的外围模块(如 CWG、CLC 等),可满足复杂系统的需求。
    3. 强大的内存保护机制
    提供 Memory Access Partition (MAP) 和 Device Information Area (DIA),帮助用户实现数据保护和程序引导加载。
    4. 丰富的通信接口
    包括两个 EUSART、两个 SPI、两个 I²C 等接口,支持多种协议标准。
    市场竞争力
    相比同类产品,PIC16(L)F15356/75/76/85/86 在功耗、集成度和灵活性方面具有显著优势,特别适合需要低功耗和高性能平衡的应用场景。

    4. 应用案例和使用建议


    应用案例
    1. 智能家居设备
    使用该系列微控制器构建智能插座,利用其多通道 PWM 功能控制电机驱动,同时通过 I²C 接口连接传感器,实现精准的数据采集与反馈。
    2. 健康监测设备
    结合温度传感器和 ADC,用于实时监控人体体温变化,确保医疗级准确性。
    3. 车载娱乐系统
    利用其丰富的通信接口实现多路音频信号的同步传输与处理。
    使用建议
    - 对于低功耗需求的应用,优先启用 Sleep 模式并合理配置 PMD,进一步降低功耗。
    - 在复杂信号处理任务中,充分利用 CLC 和 CWG 的强大功能,简化硬件设计。
    - 在调试阶段,建议使用内置的 ICSP 接口进行在线编程和调试。

    5. 兼容性和支持


    兼容性
    - 支持多种封装形式(PDIP、SOIC、SSOP、QFN、TQFP 等),便于选择合适的尺寸和引脚数。
    - 各种外设接口均支持灵活的重新映射(PPS),方便开发者自由布局。
    支持服务
    Microchip 提供全面的技术支持和开发工具(如 MPLAB X IDE、MPLAB XC 编译器等),帮助用户快速完成项目开发。此外,官方文档详细介绍了所有外设的功能和配置方法,便于参考。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | Sleep 模式下电流异常偏高 | 检查是否未禁用不必要的外围模块 |
    | 程序写入失败 | 确认 VPP 和 MCLR 引脚正确连接,检查时钟设置 |
    | ADC 数据读取不准确 | 校准 VREF 和参考电压源 |

    7. 总结和推荐


    综合评估
    PIC16(L)F15356/75/76/85/86 微控制器凭借其出色的低功耗设计、丰富的外设资源和灵活的配置选项,成为一款极具竞争力的产品。它不仅适合电池供电设备,还适用于需要高性能和多功能性的应用场景。
    推荐结论
    对于需要低功耗、高集成度和强大外围支持的工程项目,强烈推荐使用 PIC16(L)F15356/75/76/85/86。结合 Microchip 提供的开发工具和支持服务,可以极大提升开发效率,缩短产品上市时间。
    以上内容基于 Microchip 官方技术手册《DS40001866C》整理而成,希望对您有所帮助!

PIC16F15356-I/ML参数

参数
外设 Brown-out Detect/Reset,POR,PWM,WDT
振荡器类型 内部
程序存储器大小 28KB
速度 32MHz
程序存储器类型 FLASH
最大时钟频率 32MHz
接口类型 I2C,LINbus,SPI,UART,USART
RAM大小 2KB
EEPROM大小 224 x 8
I/O数量 25
内核数 -
数据转换器 A/D 24x10b,D/A 1x5b
最小工作供电电压 -
核心处理器 PIC
最大工作供电电压 3.6V
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 2.3V~5.5V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F15356-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F15356-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F15356-I/ML PIC16F15356-I/ML数据手册

PIC16F15356-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
25+ $ 1.529 ¥ 12.9201
100+ $ 1.3608 ¥ 11.4988
库存: 4749
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
直接购买
加入购物车
