PIC16C73A-20/SP

产品分类: 微控制器(MCU)
产品描述: 4V~6V 20MHz 1.5KB OTP 7KB Brown-out Detect/Reset,POR,PWM,WDT 外部 22 4V 6V 20MHz I2C,SPI,UART,USART A/D 5x8b 8bit PIC SPDIP-28 通孔安装 34.67mm*7.24mm*3.3mm
供应商型号: PIC16C73A-20/SP
供应商: 国内现货
标准整包数: 1000

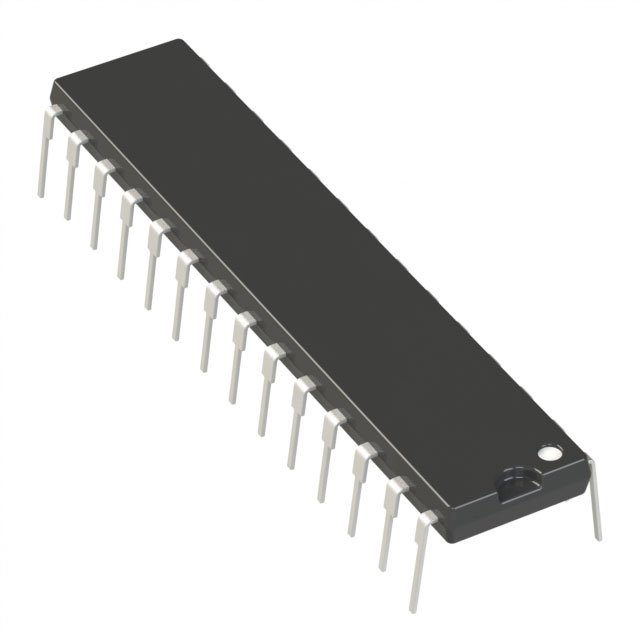

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16C73A-20/SP

PIC16C73A-20/SP概述


    产品简介


    PIC16C7X 8位CMOS微控制器
    PIC16C7X系列是Microchip公司推出的一系列低功耗、高性能的8位CMOS微控制器。该系列产品集成了模拟到数字(A/D)转换器,具有广泛的集成特性和应用范围。适用于从安全设备到远程传感器、家用电器控制乃至汽车领域的各种应用。

    技术参数


    核心特性
    - 高性能精简指令集CPU(RISC)
    - 只有35条单字节指令需要学习
    - 除了分支指令外,其他指令均为单周期执行
    - 运行速度:直流至20MHz时钟输入,最大指令周期为200纳秒
    - 最大程序存储器容量可达8K x 14位,数据存储器容量最高达368 x 8位
    - 支持中断能力、8级硬件堆栈、直接、间接和相对寻址模式
    - 包含电源上电复位(POR)、上电定时器(PWRT)和振荡启动定时器(OST)
    - 内置看门狗定时器(WDT),自带片上RC振荡器,确保可靠运行
    - 程序保护功能,降低代码被篡改的风险
    - 待机模式,节省能耗
    - 低功耗、高速CMOS EPROM技术,静态设计
    外围特性
    - 定时器模块:三个8位定时器/计数器模块,其中一个可在睡眠期间通过外部晶振/时钟进行递增
    - 捕获/比较/PWM模块:捕获和比较分辨率可达16位,PWM分辨率可达10位
    - 8位多通道模拟到数字转换器
    - 同步串行端口(SSP),支持SPI和I2C协议
    - 通用同步异步收发器(USART/SCI)
    - 并行从属端口(PSP)8位宽,带有外部RD、WR和CS控制
    - 带有欠压检测电路,支持欠压复位(BOR)

    产品特点和优势


    - 高集成度:集成多个外围设备,减少外部组件需求,降低系统成本,提高可靠性。
    - 高性能:使用先进的RISC架构,提供高达2:1的代码压缩比和4:1的速度提升。
    - 低功耗:最低待机电流仅为1μA,典型功耗仅需2mA@5V,4MHz条件下即可实现高效能运行。
    - 灵活的接口:支持多种通信协议(如SPI、I2C和USART),易于连接不同设备。
    - 可编程性:内置的In-Circuit Serial Programming(ICSP)功能便于现场编程和更新。

    应用案例和使用建议


    应用案例
    - 温度控制系统:利用A/D转换器采集温度信号,再通过PWM模块输出控制信号调节温度。
    - 遥控器:通过USART模块进行无线数据传输,实现远程控制功能。
    使用建议
    - 在使用过程中,应注意选择合适的时钟频率以平衡性能和功耗。
    - 利用内部定时器模块实现精确的计时控制,特别是在电机控制或PWM调光等领域。
    - 考虑使用PSP接口简化与外部设备的数据交互,特别是对于并行通信场合。

    兼容性和支持


    - 兼容性:支持四种不同的振荡器选项,包含低成本的单引脚RC振荡器、低功耗LP振荡器、标准XT晶体振荡器以及HS高频率晶体振荡器。
    - 开发支持:Microchip提供了完整的开发工具链支持,包括仿真器、编译器和其他开发工具,详见第16章《Development Support》。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 编程时无法进入ICSP模式 | 检查目标板上的电压是否正确,确保编程器与目标板之间连接稳固 |
    | 设备运行时出现异常重启 | 确认看门狗定时器设置正确,避免软件死锁引起的重启 |

    总结和推荐


    综合评估
    - 优点:
    - 高集成度和多功能性
    - 优异的性能和较低的功耗
    - 丰富的外围设备接口
    - 适合广泛应用领域,尤其是空间受限的应用场景
    推荐使用
    鉴于PIC16C7X系列微控制器在性价比和应用灵活性方面的优势,强烈推荐用于各类嵌入式系统设计,特别适合于低功耗、小尺寸、高可靠性的应用场景。

PIC16C73A-20/SP参数

参数
EEPROM大小 -
电压-电源(Vcc/Vdd) 4V~6V
最大工作供电电压 6V
最大时钟频率 20MHz
内核数 -
接口类型 I2C,SPI,UART,USART
数据转换器 A/D 5x8b
I/O数量 22
振荡器类型 外部
最小工作供电电压 4V
RAM大小 1.5KB
速度 20MHz
核心处理器 PIC
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据总线宽度 8bit
程序存储器类型 OTP
程序存储器大小 7KB
长*宽*高 34.67mm*7.24mm*3.3mm
通用封装 SPDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16C73A-20/SP厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16C73A-20/SP数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16C73A-20/SP PIC16C73A-20/SP数据手册

PIC16C73A-20/SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
