首页  >  产品百科  >  PIC18F13K22-I/P

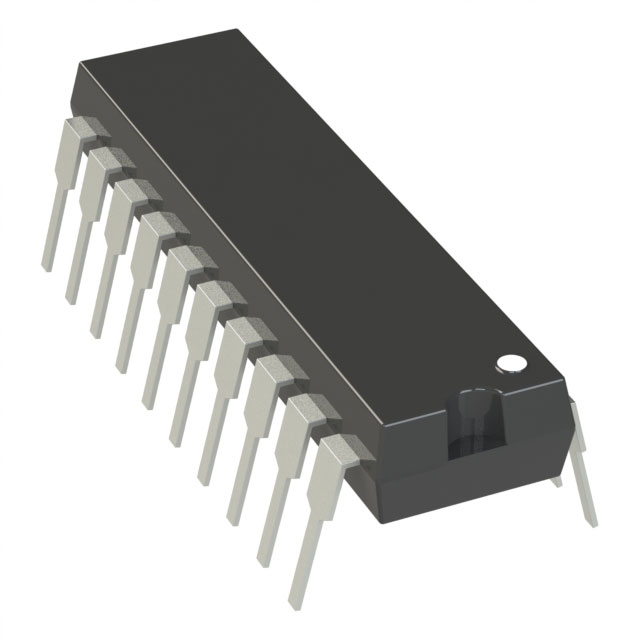

PIC18F13K22-I/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC18F系列单片机, PIC内核, 20针, PDIP封装, 0CAN通道
供应商型号: PIC18F13K22-I/P
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F13K22-I/P

PIC18F13K22-I/P概述

    PIC18(L)F1XK22 20-Pin Flash Microcontrollers with XLP Technology

    产品简介


    PIC18(L)F1XK22是一款高性能RISC微控制器,属于Microchip公司生产的PIC18系列的一部分。这款微控制器具有广泛的应用领域,特别适合于需要高计算性能且对电源效率要求较高的场合。其主要功能包括高性能的CPU核心、灵活的时钟结构、低功耗管理特性,以及丰富的外围模块,如ADC、DAC、USART和多个定时器等。

    技术参数


    - CPU核心:高性能RISC核心,最高可达16 MIPS操作速度,具备优先级中断和多级硬件堆栈。
    - 存储器:最大16K字节线性程序存储空间,最多512字节线性数据存储空间,256字节的数据EEPROM。
    - 时钟结构:内部精密16 MHz振荡器块,软件可选频率范围为31 kHz到16 MHz;还支持外部晶振模式和PLL,最高可达64 MHz。
    - 低功耗管理:深度睡眠模式下的电流消耗仅为34 nA。
    - 模拟特性:包含10位分辨率的ADC模块(12个通道),两个轨到轨模拟比较器,固定电压参考输出(1.024V、2.048V和4.096V)。
    - I/O端口:总共提供17个通用I/O引脚和1个输入专用引脚,支持高电流(25mA)和弱上拉电阻。
    - 外围模块:包括MSSP模块、增强型USART模块、增强型捕捉/比较/PWM(ECCP)模块和SRLatch模块等。

    产品特点和优势


    - 高性能:最高达16 MIPS的操作速度和8位宽的数据路径确保了高效的计算性能。
    - 低功耗:支持多种低功耗模式,如深度睡眠模式,电流消耗极低。
    - 高可靠性:具备失效安全时钟监测功能,可确保系统在时钟故障时进行安全关机。
    - 多功能性:集成了多个定时器、ADC、DAC、USART和ECCP模块,提供了广泛的外设接口。
    - 自编程能力:支持通过软件自我编程,适用于现场更新固件的应用。

    应用案例和使用建议


    PIC18(L)F1XK22广泛应用于工业控制、消费电子产品、通信设备和医疗设备等领域。例如,在智能家居中可以用于温控系统或智能门锁。建议在设计时充分考虑电源管理和散热设计,以充分利用其低功耗特性。

    兼容性和支持


    - 兼容性:该微控制器支持多种外部时钟源和通信协议,如SPI、I2C、RS-232和RS-485等。
    - 技术支持:Microchip公司提供详尽的技术文档和支持服务,包括在线论坛和电话咨询。

    常见问题与解决方案


    1. 问题:如何配置低功耗模式?
    - 解决方案:查阅Microchip技术手册,根据具体需求设置相应的寄存器,以启用所需的低功耗模式。
    2. 问题:无法启动定时器?
    - 解决方案:检查定时器相关的控制寄存器配置是否正确,确认时钟源已经开启。
    3. 问题:通信异常?
    - 解决方案:检查USART模块的初始化设置是否正确,包括波特率、数据格式等参数。

    总结和推荐


    综上所述,PIC18(L)F1XK22以其高性能、低功耗和丰富的外设接口,成为众多应用领域的理想选择。特别是其高可靠性、低功耗和强大的开发支持,使其在工业控制和嵌入式系统中表现出色。强烈推荐在需要高效计算能力和严格电源管理的应用中采用这款微控制器。

PIC18F13K22-I/P参数

参数
数据总线宽度 8bit
最大工作供电电压 5.5V
RAM大小 2KB
电压-电源(Vcc/Vdd) 2.3V~5.5V
内核数 -
核心处理器 PIC
速度 64MHz
数据转换器 A/D 12x10b
程序存储器大小 8KB
接口类型 I2C,LINbus,SPI,UART,USART
I/O数量 17
振荡器类型 内部
最大时钟频率 64MHz
外设 欠压检测/复位,POR,PWM,WDT
最小工作供电电压 3V
EEPROM大小 256 x 8
程序存储器类型 FLASH
长*宽*高 26.16mm*6.35mm*3.3mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC18F13K22-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F13K22-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F13K22-I/P PIC18F13K22-I/P数据手册

PIC18F13K22-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 24.9
30+ ¥ 23.8625
50+ ¥ 23.24
100+ ¥ 22.41
库存: 104
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 249
直接购买
加入购物车
