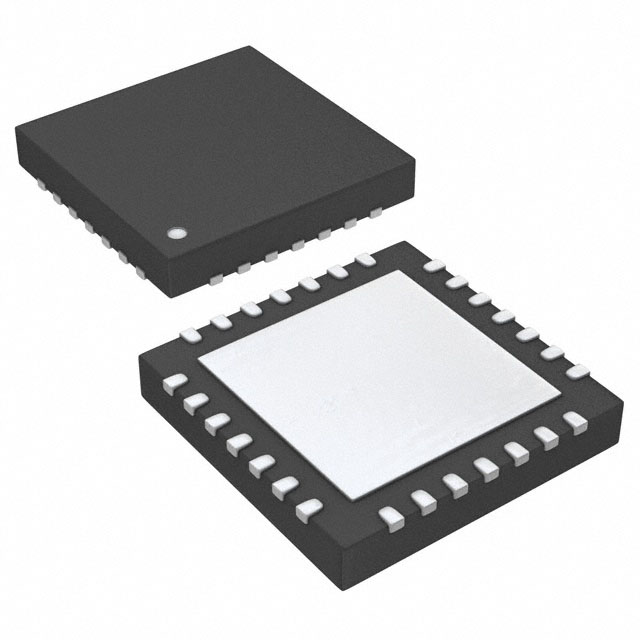

PIC24F16KA102T-I/ML

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 32MHz 1.5KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 24 3V 3.6V 32MHz I2C,IrDA,SPI,UART,USART 512 x 8 A/D 9x10b 16bit PIC QFN 贴片安装,黏合安装 6mm*6mm*880μm
供应商型号: PIC24F16KA102T-I/MLDKR-ND
供应商: Digi-Key
标准整包数: 1

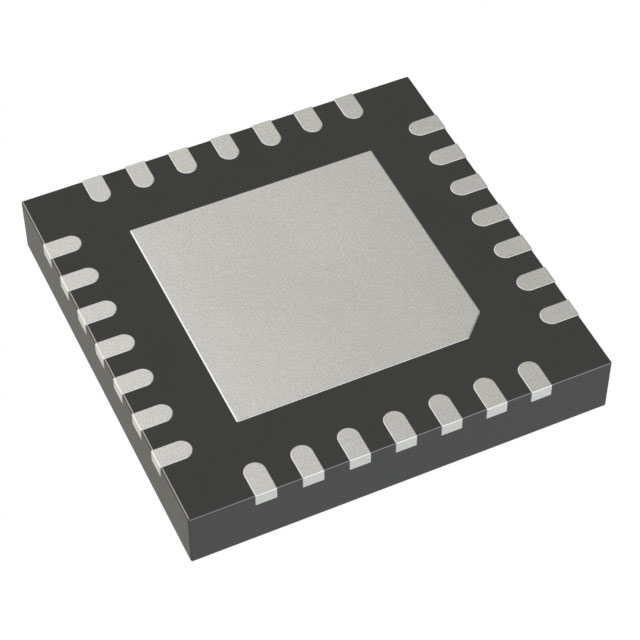

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24F16KA102T-I/ML

PIC24F16KA102T-I/ML概述

    PIC24F16KA102 Family: 16-Bit Flash Microcontrollers

    1. 产品简介


    产品类型: PIC24F16KA102家族属于16位闪存微控制器,具有nanoWatt XLP(超低功耗)技术。这些微控制器设计用于各种广泛应用,如工业控制、消费电子产品、医疗设备和汽车系统等。它们提供高效能的处理能力和丰富的外围设备,适用于需要高性能和低功耗的应用场景。

    2. 技术参数


    - 运行模式电流: 8 μA(典型值)
    - 空闲模式电流: 2 μA(典型值)
    - 深度睡眠模式电流: 20 nA(典型值)
    - 时钟频率: 最高可达32 MHz,执行速率最高可达16 MIPS
    - 存储器: 程序内存16K字节,RAM 1.5K字节,数据EEPROM 512字节
    - 电源电压范围: 1.8V到3.6V
    - 引脚数: 20或28个引脚
    - 模拟功能: 10位ADC,最多9通道;双模拟比较器;充电时间测量单元(CTMU)
    - 外设: SPI, I2C, 两个UART,三个16位定时器/计数器,16位捕获输入,16位比较/PWM输出

    3. 产品特点和优势


    - 高能效: 使用nanoWatt XLP技术,可实现极低的运行和睡眠模式电流。
    - 多功能性: 支持多种通信协议,集成多种外设,能够满足不同应用的需求。
    - 安全性: 高可靠性的内部振荡器和安全机制,确保稳定和安全的操作。
    - 编程便利性: 提供ICSP和ICD调试接口,简化开发过程。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制: 使用PIC24F16KA102进行自动化生产线的控制和监测。
    - 消费电子产品: 适用于便携式健康监测设备,如心率监测仪。
    - 医疗设备: 可用于血糖仪等医疗检测设备。
    - 汽车系统: 用于车辆诊断工具和信息娱乐系统。
    使用建议:
    - 在选择电源电压时,需注意不要超过3.6V,以免损坏微控制器。
    - 在使用过程中,可以利用低功耗模式延长电池寿命。
    - 利用集成的外设减少外围电路的设计复杂度。

    5. 兼容性和支持


    - 兼容性: 支持标准的SPI, I2C和UART接口,易于与其他电子设备连接。
    - 技术支持: Microchip提供了详细的文档和技术支持,包括开发板和调试工具,方便用户进行开发和测试。

    6. 常见问题与解决方案


    - 问题1: 无法进入深度睡眠模式
    - 解决方案: 检查系统配置寄存器设置,确保所有相关模块已关闭。
    - 问题2: ADC转换结果不准确
    - 解决方案: 检查采样时间和参考电压是否正确设置。
    - 问题3: 外设通信不稳定
    - 解决方案: 检查信号线的接线情况,确保接地良好。

    7. 总结和推荐


    总结: PIC24F16KA102是一款高性能且低功耗的16位闪存微控制器,具备广泛的适用性和高度的灵活性。它提供了多种高级功能,使得开发过程更加便捷,是众多应用场合的理想选择。
    推荐: 我们强烈推荐使用PIC24F16KA102微控制器,特别是在对功耗和性能有严格要求的应用中。这款微控制器的出色性能和丰富功能将为您的项目带来显著的优势。

PIC24F16KA102T-I/ML参数

参数
电压-电源(Vcc/Vdd) 1.8V~3.6V
速度 32MHz
数据转换器 A/D 9x10b
接口类型 I2C,IrDA,SPI,UART,USART
程序存储器类型 FLASH
最大工作供电电压 3.6V
最大时钟频率 32MHz
数据总线宽度 16bit
振荡器类型 内部
最小工作供电电压 3V
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 512 x 8
RAM大小 1.5KB
I/O数量 24
核心处理器 PIC
内核数 -
程序存储器大小 16KB
长*宽*高 6mm*6mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC24F16KA102T-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24F16KA102T-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24F16KA102T-I/ML PIC24F16KA102T-I/ML数据手册

PIC24F16KA102T-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.9928
25+ ¥ 26.3248
100+ ¥ 23.9235
库存: 2591
起订量: 48 增量: 0
交货地:
最小起订量为:25
合计: ¥ 658.12
直接购买
加入购物车
