PIC32MX120F064H-I/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC32MX系列单片机, PIC内核, 64针, TQFP封装, 0CAN通道
供应商型号: 579-32MX120F064HI/PT
供应商: Mouser
标准整包数: 1

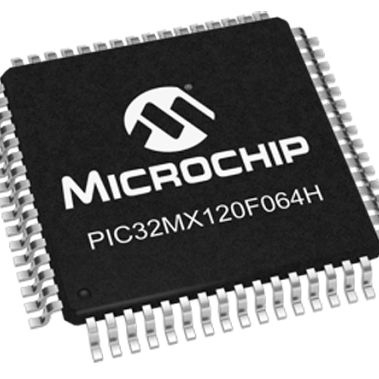

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX120F064H-I/PT

PIC32MX120F064H-I/PT概述

    PIC32MX1XX/2XX/5XX 64/100-PIN 系列微控制器

    1. 产品简介


    PIC32MX1XX/2XX/5XX 是Microchip Technology Inc.推出的32位微控制器(MCU)系列。这些MCU提供了高性能的处理能力、丰富的外围设备以及广泛的通信接口,适用于各种嵌入式系统应用。此系列MCU具有64针和100针两种封装形式,分别用于不同尺寸的需求场景。
    主要功能和应用领域:
    - 高性能处理:最高可达50MHz/83 DMIPS的MIPS32 M4K内核。
    - 多样化的通信接口:包括USB、CAN、I2C、SPI等。
    - 先进的模拟功能:如10位ADC、多个比较器等。
    - 安全性和可靠性:支持多种安全标准,如AEC-Q100和IEC 60730。

    2. 技术参数


    | 参数 | 描述 |

    | 工作电压 | 2.3V到3.6V |
    | 工作温度 | -40°C到+105°C(DC到40MHz),-40°C到+85°C(DC到50MHz) |
    | 内核速度 | 最高50MHz/83 DMIPS |
    | 程序存储器 | 64KB到512KB闪存 |
    | 数据存储器 | 8KB到64KB SRAM |
    | 模拟模块 | 10位ADC,1Msps采样率,最多48个模拟输入通道 |
    | 时钟管理 | 内部振荡器精度0.9%,可编程PLL和外部时钟源 |
    | 功耗管理 | 低功耗模式(睡眠和空闲模式),动态电流典型值为0.5mA/MHz |
    | I/O端口 | 最多85个I/O端口,部分5V容差 |

    3. 产品特点和优势


    产品特点:
    - 高性能内核:MIPS32 M4K内核提供50MHz/83 DMIPS的计算能力。
    - 丰富的外设:集成USB、CAN、I2C、SPI等通信接口。
    - 强大的模拟功能:包括高精度的ADC和多个模拟比较器。
    - 安全性:支持AEC-Q100标准,提供失效保护时钟监测器(FSCM)。
    产品优势:
    - 紧凑的封装设计,适用于空间受限的应用。
    - 广泛的外设支持,满足多样化的系统需求。
    - 优秀的电源管理功能,适合电池供电设备。
    - 强大的处理能力和丰富的功能使其在工业控制、汽车电子等领域具有显著的竞争优势。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于传感器数据采集和控制系统的实时数据处理。
    - 汽车电子:支持CAN总线通信,可用于汽车车身控制模块。
    - 医疗设备:具备高精度ADC,适合心电图等医疗检测设备。

    使用建议:
    - 在设计系统时,考虑PIC32MX系列的高度可配置性,合理利用可重映射的外设来优化电路板布局。
    - 使用内置的温度传感器进行系统健康监控,增强系统的可靠性。
    - 利用USB和CAN接口实现高速数据传输和远程控制功能。

    5. 兼容性和支持


    - 兼容性:支持多种标准协议,如USB、CAN、I2C和SPI,易于与其他设备和模块集成。
    - 技术支持:Microchip提供详尽的技术文档、开发工具和在线支持,确保用户能够快速上手并解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:设备无法正常启动。
    - 解决方案:检查电源电压是否符合要求,确保复位引脚正确配置。
    2. 问题:通信接口数据传输不稳定。
    - 解决方案:调整外部时钟源设置,优化PLL参数以提高时钟稳定性。
    3. 问题:ADC读数不准确。
    - 解决方案:校准ADC参考电压,确保电压基准稳定。

    7. 总结和推荐


    总结:
    - 主要优点:高性能处理能力、丰富多样的外设、优秀的电源管理和广泛的应用支持。
    - 综合评估:PIC32MX系列MCU是一款高度集成且功能强大的32位微控制器,适用于多种嵌入式系统应用。
    推荐使用:
    - 适用场景:工业自动化、汽车电子、医疗设备等需要高性能和多功能支持的应用。
    - 总结:强烈推荐PIC32MX系列MCU给寻求高效能、多功能和强大支持的嵌入式系统开发者。

PIC32MX120F064H-I/PT参数

参数
数据总线宽度 32bit
程序存储器大小 64KB
I/O数量 53
数据转换器 A/D 28x10b
速度 40MHz
核心处理器 MIPS32® M4K™
程序存储器类型 FLASH
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
RAM大小 8KB
最大工作供电电压 3.6V
内核数 1
振荡器类型 内部
最小工作供电电压 -
电压-电源(Vcc/Vdd) 2.3V~3.6V
最大时钟频率 40MHz
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
EEPROM大小 -
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

PIC32MX120F064H-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX120F064H-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX120F064H-I/PT PIC32MX120F064H-I/PT数据手册

PIC32MX120F064H-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.692 ¥ 39.6474
25+ $ 4.0608 ¥ 34.3138
100+ $ 3.6828 ¥ 31.1197
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.64
