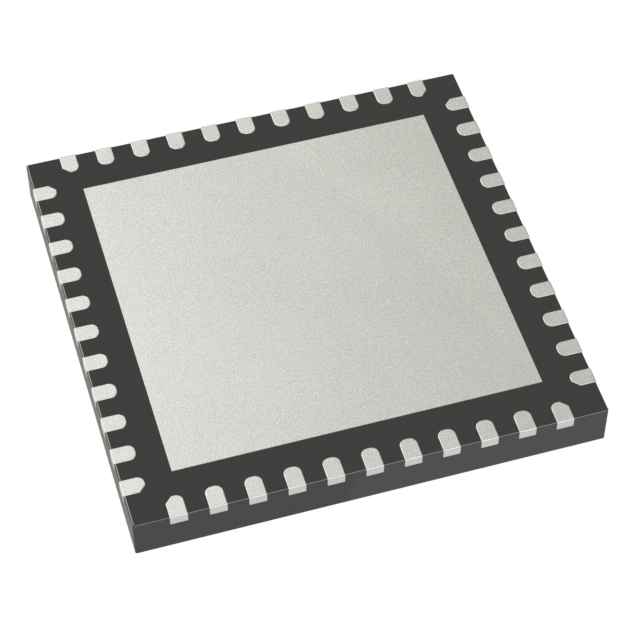

PIC18F45K42-I/ML

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 64MHz 2KB FLASH 32KB Brown-out Detect/Reset,DMA,HLVD,POR,PWM,WDT 内部 36 2.3V 5.5V 64MHz I2C,LINbus,SPI,UART,USART 256 x 8 A/D 35x12b,D/A 1x5b 8bit PIC QFN 贴片安装
供应商型号: PIC18F45K42-I/ML
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F45K42-I/ML

PIC18F45K42-I/ML概述

    # PIC18(L)F26/27/45/46/47/55/56/57K42 技术手册

    产品简介


    产品类型
    PIC18(L)F26/27/45/46/47/55/56/57K42 是由Microchip Technology Inc. 生产的一系列高可靠性、高性能的微控制器。这些微控制器广泛应用于各种电子设备中,例如工业自动化系统、汽车电子设备、智能家居控制系统等。
    主要功能
    该系列微控制器具有丰富的内置功能,包括多种数字和模拟外设,以及强大的处理能力。它们可以用于触摸传感、通信、数据采集等多种应用场合。
    应用领域
    这些微控制器适用于需要高可靠性和低功耗的应用场景,如家庭自动化设备、工业控制装置、汽车电子系统等。

    技术参数


    核心特性
    - 运行速度:最高可达64MHz,最低指令周期为62.5ns
    - 直接内存访问(DMA):支持到SFR/GPR空间的数据传输
    - 系统总线仲裁器:可配置优先级
    - 向量中断:可编程中断向量表基址
    - 硬件堆栈:深度达31级
    - 电源管理功能:包括低电流上电复位(POR)、配置电源启动定时器(PWRT)、欠压复位(BOR)等
    存储器
    - 程序存储器:高达128KB Flash
    - 数据存储器:高达8KB SRAM,高达1KB EEPROM
    - 内存访问分区(MAP):支持分区域写保护
    工作环境
    - 电压范围:1.8V~3.6V (PIC18LF型号) 或 2.3V~5.5V (PIC18F型号)
    - 温度范围:工业级 -40°C 至 85°C,扩展级 -40°C 至 125°C

    产品特点和优势


    唯一特性
    - 触摸感应技术:集成自动化的触摸采样和电压分压技术(CVD),减少软件负担。
    - 低功耗模式:支持睡眠模式(Sleep)、怠速模式(Idle)和降频模式(Doze)等多种节能模式,典型工作电流低至65uA/MHz。
    市场竞争力
    - 多功能外设:包含多个计时器、捕获/比较/脉宽调制(CCP/PWM)模块等,适合复杂应用场景。
    - 数据保护:支持多种安全机制,如程序代码保护和内存分区管理。

    应用案例和使用建议


    应用案例
    - 智能家居控制系统:利用内部的触摸传感器模块,实现家用电器的触摸开关功能。
    - 工业自动化:结合多个计时器和传感器接口,用于生产线上的精确控制。
    使用建议
    - 在进行系统设计时,合理规划内存资源,确保足够的闪存和SRAM空间来存储程序代码和数据。
    - 选择合适的电源电压范围和温度工作范围,以适应不同的应用环境。

    兼容性和支持


    兼容性
    - 支持多种通信协议,如UART、SPI、I2C等,便于与其他设备互联互通。
    - 通过Peripheral Pin Select(PPS)技术,实现灵活的引脚映射,提高系统设计的灵活性。
    支持和服务
    - Microchip Technology提供详细的文档和技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 外设无法正常工作 | 检查配置寄存器设置,确认所有必要的初始化操作已正确执行。|
    | 低功耗模式无法进入 | 检查是否有未禁用的外设正在消耗电流。|

    总结和推荐


    综合评估
    PIC18(L)F26/27/45/46/47/55/56/57K42系列微控制器凭借其出色的处理能力和丰富的外设集,在众多应用场景中展现出卓越的性能。它不仅能够满足高标准的工业和汽车应用需求,还具有显著的成本效益优势。
    推荐结论
    鉴于上述功能和优势,强烈推荐使用PIC18(L)F26/27/45/46/47/55/56/57K42系列微控制器进行各类电子设备的设计和开发。

PIC18F45K42-I/ML参数

参数
电压-电源(Vcc/Vdd) 2.3V~5.5V
数据总线宽度 8bit
最小工作供电电压 2.3V
程序存储器类型 FLASH
接口类型 I2C,LINbus,SPI,UART,USART
速度 64MHz
I/O数量 36
数据转换器 A/D 35x12b,D/A 1x5b
最大工作供电电压 5.5V
RAM大小 2KB
振荡器类型 内部
最大时钟频率 64MHz
内核数 -
EEPROM大小 256 x 8
核心处理器 PIC
程序存储器大小 32KB
外设 Brown-out Detect/Reset,DMA,HLVD,POR,PWM,WDT
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC18F45K42-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F45K42-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F45K42-I/ML PIC18F45K42-I/ML数据手册
