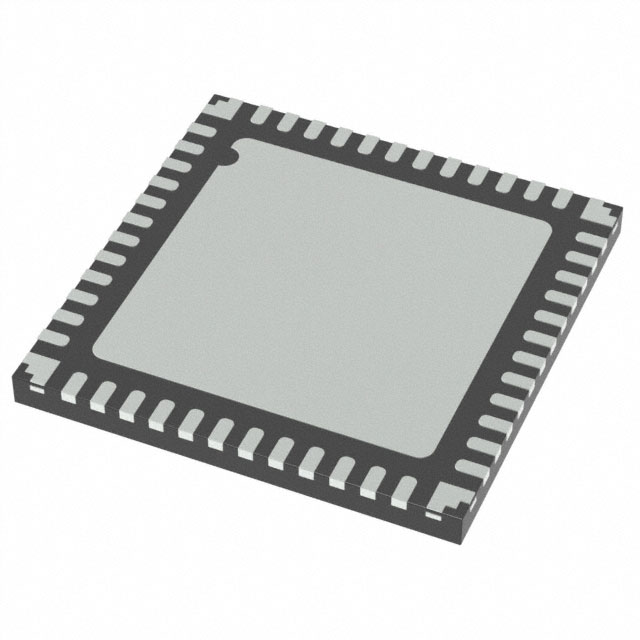

DSPIC33CK64MC105-I/M4

产品分类: 微控制器(MCU)
产品描述: Microchip DSP芯片, dsPIC33CK64MC10X系列, 48针, u49n/t个 中的物封装, 100MHz
供应商型号: 3576895
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33CK64MC105-I/M4

DSPIC33CK64MC105-I/M4概述

    dsPIC33CK64MC105 Family: A Comprehensive Overview

    1. 产品简介


    dsPIC33CK64MC105 家族是一系列高性能的16位数字信号控制器(DSP)。这些器件集成了高分辨率PWM、高速ADC、多种通信接口以及丰富的模拟和定时器功能,适用于工业控制、电机驱动、电源管理等多个领域。这些控制器专为需要高计算能力和精确控制的应用设计,能够满足各种复杂系统的实时控制需求。

    2. 技术参数


    - 供电电压范围: 3.0V 到 3.6V
    - 工作温度范围: -40°C 至 +125°C (100 MIPS),-40°C 至 +150°C (70 MIPS)
    - CPU架构: 16位宽数据路径,代码高效(C和汇编)架构
    - 内存配置: 64K字节闪存(10,000擦写周期耐久性),8K字节SRAM
    - PWM特性: 四组PWM对,最高2ns分辨率,死区补偿,故障输入
    - ADC特性: 最高15个外部通道,12位分辨率,最高3.5 MSPS转换率
    - 通信接口: 支持两个四线SPI模块(高达50Mbps),一个I2C主/客户端,三个协议UART,一个SENT模块
    - 定时器: 一个专用16位定时器/计数器,四个单输出捕获/比较/PWM/定时器模块,四个16位定时器或一个32位定时器
    - 安全特性: 备份快速RC振荡器(BFRC),看门狗定时器(WDT),窗口式看门狗定时器(DMT),时钟监控系统

    3. 产品特点和优势


    - 高性能: 100 MIPS的处理能力,在工业和汽车应用中具有卓越的实时处理能力。
    - 集成度高: 高速ADC、PWM、多个串行通信接口及丰富的模拟功能使得设计更为紧凑和高效。
    - 安全性强: 提供多种安全机制,如看门狗定时器、时钟监控系统等,确保系统的稳定运行。
    - 灵活性高: 具备多通道的PWM和捕获/比较/定时器功能,便于应对各种复杂控制任务。

    4. 应用案例和使用建议


    - 工业自动化: 高精度的PWM输出可以用于电机控制,而高速ADC则适用于实时数据采集。例如,在机器人控制中,dsPIC33CK64MC105 可以同时控制多个电机并采集传感器数据。
    - 电源管理: 在电源转换器中,通过配置高分辨率PWM和内置的电流限制输入,可以实现高效的电力调节。建议在设计电源电路时,优先考虑使用PWM模块来优化效率。
    - 汽车应用: 在汽车电子控制系统中,dsPIC33CK64MC105 可用于发动机管理和电池管理系统。建议在编写代码时充分利用片上Flash OTP功能来保护关键代码。

    5. 兼容性和支持


    - 兼容性: dsPIC33CK64MC105 系列与现有的Microchip产品高度兼容,可以方便地替换现有器件以提高性能。
    - 支持服务: Microchip提供了全面的技术文档和支持资源,包括详细的参考手册和设计指南。此外,开发者社区也为用户提供了一个交流平台,有助于解决开发过程中的问题。

    6. 常见问题与解决方案


    - 问题1: 如何配置高分辨率PWM?
    - 解决方案: 参考第11章“High-Resolution PWM”,使用硬件手册中提供的寄存器设置指导进行配置。
    - 问题2: 如何利用I2C接口进行数据通信?
    - 解决方案: 查阅第17章“I2C”部分,了解如何初始化和配置I2C模块,并提供一个简单的读写示例代码。
    - 问题3: 如何实现看门狗定时器(WDT)?
    - 解决方案: 查看第6章“Resets”部分,按照软件手册的指示正确配置和启用WDT。

    7. 总结和推荐


    总体来看,dsPIC33CK64MC105 家族是一款功能强大且高度集成的数字信号控制器,适用于多种工业和汽车应用。其强大的计算能力、丰富的外设和灵活的配置选项使其成为高性能嵌入式系统设计的理想选择。对于需要高精度控制和高性能处理的应用场景,强烈推荐使用 dsPIC33CK64MC105 系列器件。

DSPIC33CK64MC105-I/M4参数

参数
电压-电源(Vcc/Vdd) 3V~3.6V
核心处理器 dsPIC
程序存储器类型 FLASH
振荡器类型 内部
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,Smart Card,WDT
EEPROM大小 -
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
I/O数量 39
RAM大小 8KB
最大时钟频率 -
数据总线宽度 16bit
最小工作供电电压 3V
程序存储器大小 64KB
最大工作供电电压 3.6V
速度 100MHz
内核数 -
数据转换器 -
通用封装 UQFN-48
安装方式 贴片安装
零件状态 在售
包装方式 管装

DSPIC33CK64MC105-I/M4厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33CK64MC105-I/M4数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33CK64MC105-I/M4 DSPIC33CK64MC105-I/M4数据手册

DSPIC33CK64MC105-I/M4封装设计

查看详情并下载
Symbol
Footprint
3D Model
