PIC18LF56K42-I/PT

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 64MHz 4KB FLASH 64KB Brown-out Detect/Reset,LVD,POR,PWM,WDT 内部 44 1.8V 3.6V 64MHz I2C,LINbus,SPI,UART,USART 1 x 8 A/D 43x12b,D/A 1x5b 8bit PIC TQFP-48 贴片安装
供应商型号: PIC18LF56K42-I/PT-ND
供应商: Digi-Key
标准整包数: 1

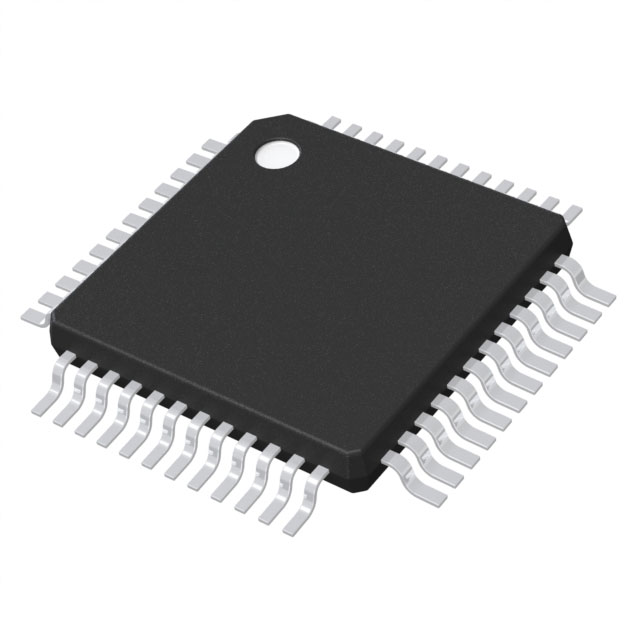

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18LF56K42-I/PT

PIC18LF56K42-I/PT概述

    # PIC18(L)F26/27/45/46/47/55/56/57K42 微控制器技术手册

    产品简介


    基本介绍
    PIC18(L)F26/27/45/46/47/55/56/57K42 系列微控制器是 Microchip Technology 推出的高性能低功耗嵌入式控制芯片,提供 28/40/44/48 引脚版本选择。这些微控制器集成了丰富的外围模块,特别适用于需要高精度模拟和数字处理的应用场景,如工业自动化、汽车电子、智能家居及消费电子产品。
    主要功能
    - 高速 RISC 内核(最高可达 64MHz)
    - 支持多种通信接口:UART、SPI、I2C
    - 集成 12 位 ADC2,具备触控传感、滤波及比较功能
    - 温度传感器及电压参考模块
    - 灵活的中断管理系统和直接内存访问(DMA)功能
    - 多达 128KB 的程序闪存和 8KB 数据 RAM
    应用领域
    广泛应用于汽车电子、家用电器、工业控制、智能物联网设备等领域,尤其适合需要高效能低功耗处理能力的应用场合。

    技术参数


    以下为 PIC18(L)F26/27/45/46/47/55/56/57K42 的关键性能参数摘要:
    | 参数 | 描述 |

    | 工作频率 | 最高达 64MHz |
    | 工作电压范围 | 1.8V 至 5.5V |
    | 温度范围 | 工业级:-40℃ 至 +85℃;扩展级:-40℃ 至 +125℃ |
    | 内部振荡器 | 高精度内部时钟(±1%),31kHz 模式支持节能 |
    | 睡眠模式电流 | 60nA(典型值) |
    | 模拟特性 | 12 位 ADC2(最高采样速率 140ksps) |
    | 存储容量 | 程序闪存:32KB~128KB;数据 RAM:2KB~8KB |
    | I/O 引脚数 | 24~44 |

    产品特点和优势


    独特功能
    - 触摸感应技术:集成 CVD(Capacitive Voltage Divider)模块,通过自动化触控采样减少软件开销。
    - 超低功耗设计:支持睡眠模式下极低功耗运行(典型值 60nA@1.8V)。
    - 强大的外围模块:提供多路 PWM、UART、SPI 和 I2C 接口,支持复杂外设配置。
    - 可靠的安全机制:支持记忆区域保护及代码加密功能,确保数据安全性。
    市场竞争力
    相比同类产品,PIC18(L)F26/27/45/46/47/55/56/57K42 在功耗、集成度和灵活性上表现突出,特别是在对成本敏感且要求高性能的嵌入式系统中有显著优势。
    应用案例与使用建议
    典型应用场景
    1. 工业自动化:作为分布式控制系统节点,用于电机控制、温度监控等任务。
    2. 消费类电子:如智能家电中的人机交互界面,利用其内置的触控功能实现按键操作。
    3. 汽车电子:用作车内仪表盘控制器,支持 CAN 或 LIN 协议进行网络通讯。
    使用建议
    - 合理分配电源引脚以避免供电不足导致的异常重启。
    - 在设计过程中充分考虑温度补偿需求,以提高 ADC 和温度传感器的测量精度。
    - 针对高负载应用,可启用 DMA 功能以减轻主处理器负担。

    兼容性和支持


    兼容性
    该系列微控制器与其他 Microchip 系列芯片保持良好的互操作性,例如可通过 SPI 或 I2C 协议与其他传感器或显示屏协同工作。
    客户支持
    Microchip 提供全面的技术文档和支持服务,包括在线论坛、开发工具链及样品申请渠道,帮助开发者快速上手并优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 睡眠模式下无法唤醒 | 检查复位引脚连接状态并验证是否启用了 WDT |
    | ADC 输出不稳定 | 调整滤波参数或校准参考电压 |
    | 外设初始化失败 | 核对配置寄存器设置,确保正确配置每个外设 |

    总结和推荐


    综合评估
    PIC18(L)F26/27/45/46/47/55/56/57K42 微控制器凭借其强大的性能、灵活的架构以及出色的能源效率,在众多嵌入式应用场景中表现出色。无论是工业控制还是消费电子领域,这款芯片都能提供可靠而经济的解决方案。
    是否推荐
    强烈推荐给需要高性能低功耗控制芯片的设计工程师。其卓越的特性和广泛的适用性使其成为开发新一代物联网设备的理想选择。

PIC18LF56K42-I/PT参数

参数
接口类型 I2C,LINbus,SPI,UART,USART
程序存储器类型 FLASH
数据总线宽度 8bit
外设 Brown-out Detect/Reset,LVD,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.8V~3.6V
最大工作供电电压 3.6V
数据转换器 A/D 43x12b,D/A 1x5b
内核数 -
EEPROM大小 1 x 8
最小工作供电电压 1.8V
核心处理器 PIC
RAM大小 4KB
程序存储器大小 64KB
I/O数量 44
振荡器类型 内部
速度 64MHz
最大时钟频率 64MHz
通用封装 TQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

PIC18LF56K42-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18LF56K42-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18LF56K42-I/PT PIC18LF56K42-I/PT数据手册

PIC18LF56K42-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.7674
25+ ¥ 21.0776
100+ ¥ 19.0321
库存: 88
起订量: 60 增量: 0
交货地:
最小起订量为:25
合计: ¥ 526.94
