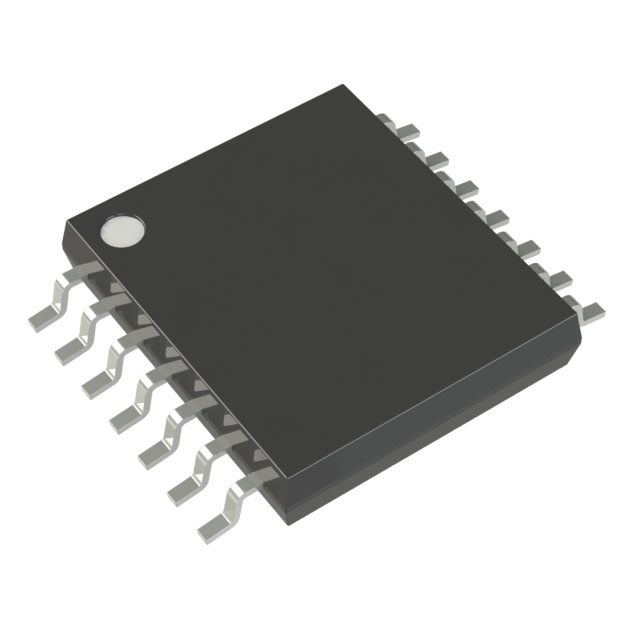

PIC16F15324T-E/ST

产品描述:
供应商型号: PIC16F15324T-E/ST
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) PIC16F15324T-E/ST

PIC16F15324T-E/ST概述

    PIC16(L)F15324/44 Microcontroller技术手册概览

    1. 产品简介


    PIC16(L)F15324/44微控制器是Microchip Technology Inc.推出的嵌入式控制解决方案。这些微控制器具备模拟功能、核心独立外围设备和通信外围设备,结合了超低功耗(XLP)技术,适用于广泛的一般用途和低功耗应用。此系列微控制器特别适用于需要数据保护和引导加载程序的应用场合,且配备了内存访问分区(MAP)和设备信息区域(DIA),以存储工厂校准值来提高温度传感器精度。

    2. 技术参数


    - 处理器架构:C编译器优化的RISC架构。
    - 运行速度:最高32 MHz时钟输入,最小指令周期为125 ns。
    - 中断能力:16级深度硬件堆栈。
    - 计时器:8位Timer2附带硬件限制定时器(HLT)、16位Timer0/1。
    - 电源管理:低电流上电复位(POR),可配置的启动定时器(PWRTE),Brown-out复位(BOR),低功耗BOR(LPBOR)选项。
    - 睡眠模式:典型情况下的功耗为50 nA @ 1.8V。
    - 工作电压范围:工业级-40°C到85°C,扩展级-40°C到125°C。
    - I/O端口:提供多达44个数字输入/输出引脚,支持多种外围设备。
    - 内存:7 KB闪存,512字节数据SRAM。

    3. 产品特点和优势


    - 灵活的低功耗设计:能够实现CPU核心低于系统时钟的速度运行,IDLE模式下仅停止CPU核心,而保持内部外围设备继续工作,最低功耗SLEEP模式。
    - 丰富的外围设备:集成多个比较器、DAC、ADC等,提供了高度灵活的数据处理能力和信号转换能力。
    - 数据保护机制:配备内存访问分区(MAP)和设备信息区域(DIA),有助于数据安全和工厂校准值的保存。

    4. 应用案例和使用建议


    PIC16(L)F15324/44适用于各种应用场景,如电机控制、传感器接口、远程监控和自动化系统等。建议在选择具体型号时,根据所需的I/O数量、工作电压和温度范围进行匹配。此外,可以通过编程灵活配置I/O端口和外围设备,以适应不同的系统需求。

    5. 兼容性和支持


    该系列微控制器与Microchip的其他产品具有良好的兼容性,如PICkit编程器和MPLAB X集成开发环境。制造商提供了详尽的技术文档和支持服务,有助于用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何正确配置时钟源?
    - A: 参考第9章《振荡器模块》的详细说明,正确设置时钟源并启用失败安全时钟监测器(FSCM)。
    - Q: 在进入睡眠模式后如何降低功耗?
    - A: 通过配置Peripheral Module Disable (PMD)功能来禁用未使用的外设,以减少空闲时的功耗。
    - Q: 如何保护内存数据?
    - A: 使用内存访问分区(MAP)功能来锁定关键数据区,并通过设备信息区域(DIA)存储重要校准值。

    7. 总结和推荐


    总体来看,PIC16(L)F15324/44微控制器凭借其低功耗特性、丰富的外围设备和优秀的数据保护机制,非常适合于需要高效能和低功耗的应用场景。强烈推荐使用该系列产品,特别是在需要稳定可靠数据处理和控制功能的环境中。

PIC16F15324T-E/ST参数

参数
最大时钟频率 -
Flash大小 -
内核数 -
最大工作供电电压 -
速度 -
RAM大小 -
主要属性 -
I/O电压 -
程序存储器类型 -
外设 -
接口类型 -
核心处理器 -
最小工作供电电压 -
通用封装 TSSOP
安装方式 贴片安装
包装方式 卷带包装

PIC16F15324T-E/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F15324T-E/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) MICROCHIP TECHNOLOGY PIC16F15324T-E/ST PIC16F15324T-E/ST数据手册

PIC16F15324T-E/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.6954
2000+ ¥ 9.5238
3000+ ¥ 9.438
库存: 3000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 9695.4
