ATSAML10E15A-MF

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.63V 32MHz 8KB FLASH 32KB 欠压检测/复位,DMA,POR,PWM,WDT 内部 25 1.62V 3.63V 32MHz I2C,LINbus,SPI,UART,USART 2 x 8 A/D 10x12b,D/A 1x10b 32bit ARM® Cortex®-M23 VQFN-32 贴片安装
供应商型号: 579-ATSAML10E15A-MF
供应商: Mouser
标准整包数: 1

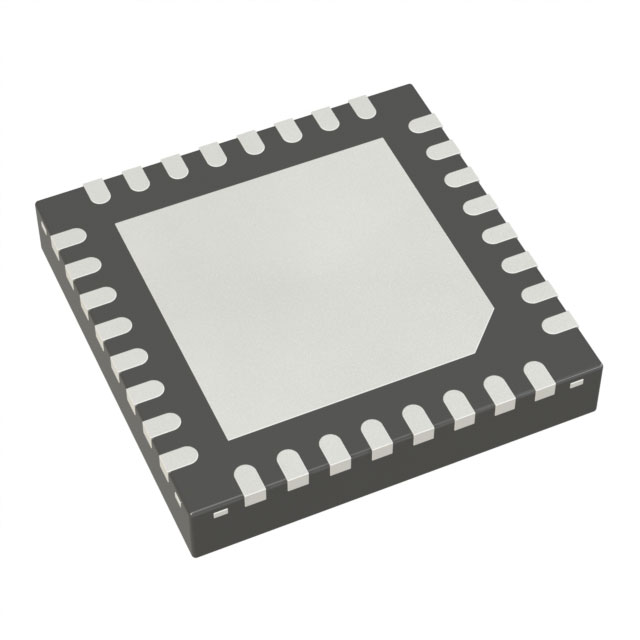

MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAML10E15A-MF

ATSAML10E15A-MF概述


    产品简介


    SAM L10/L11 系列是由 Microchip Technology Inc. 推出的超低功耗、32 位 Arm® Cortex®-M23 微控制器(MCU)。该系列 MCU 集成了 TrustZone、加密和增强型 PTC 等特性,适用于各种高安全性要求的应用场景,如物联网设备、医疗设备和工业控制系统等。

    技术参数


    - 供电电压范围:1.62V 至 3.63V
    - 工作温度范围:-40°C 至 +125°C
    - 时钟频率:高达 32 MHz
    - 内核功能:
    - 单周期硬件乘法器
    - 硬件除法器
    - 嵌套向量中断控制器(NVIC)
    - 内存保护单元(MPU)
    - 栈极限检查
    - 支持可选的 TrustZone® for ARMv8-M
    - 系统功能:
    - 电源上电复位(POR)和可编程掉电检测(BOD)
    - 8 通道直接存储器访问控制器(DMAC)
    - 事件系统,用于独立的外设间操作
    - CRC-32 生成器
    - 存储器:
    - 16/32/64 KB 闪存
    - 4/8/16 KB SRAM
    - 2 KB 数据闪存,用于非易失性数据存储
    - 256 字节具有物理保护特性的 TrustRAM
    - 时钟管理:
    - 可灵活分配的时钟分布系统
    - 32.768 kHz 晶振
    - 32.768 kHz 超低功耗内部 RC 振荡器
    - 0.4 至 32 MHz 晶振
    - 16/12/8/4 MHz 低功耗内部 RC 振荡器
    - 超低功耗数字频率锁定环(DFLLULP)
    - 32-96 MHz 分数数字锁相环(FDPLL96M)
    - 一个频率计数器

    产品特点和优势


    SAM L10/L11 系列 MCU 具备以下特点和优势:
    - 超低功耗:多种低功耗模式,如主动模式、空闲模式和待机模式,满足不同应用的需求。
    - 高性能:32 MHz 的处理能力(2.64 CoreMark/MHz 和最高 31 DMIPS),单周期硬件乘法器和硬件除法器提升了计算效率。
    - 安全特性:集成 TrustZone 技术、硬件加密加速器和数据闪存的篡改检测功能,确保数据的安全性。
    - 多功能接口:多样的通信接口(如 USART、I2C、SPI、ISO7816、RS-485 和 LIN 客户端),满足广泛的连接需求。
    - 先进的模拟和触摸功能:包括 12 位 1 Msps ADC、两个模拟比较器、一个 10 位 DAC 和高性能的触摸传感器控制器。

    应用案例和使用建议


    应用案例
    SAM L10/L11 系列 MCU 在物联网设备、智能家居、医疗设备、工业自动化等领域有广泛应用。例如,在智能手表中,它可以作为主控芯片,负责处理运动监测、心率检测等任务;在工业控制中,它能够高效管理传感器数据采集和通信任务。
    使用建议
    - 在选择功耗模式时,根据实际应用需求进行合理配置,以达到最佳的功耗平衡。
    - 利用片上的多种通信接口,实现复杂的数据传输和交互。
    - 结合硬件加密功能,确保设备的安全性和数据的完整性。

    兼容性和支持


    SAM L10/L11 系列 MCU 支持多种电子元器件和设备的接口标准,可与多种外部设备无缝对接。Microchip 提供全面的技术支持和文档资源,帮助开发者快速上手和优化应用开发。

    常见问题与解决方案


    1. 问题:如何配置多种功耗模式?
    - 解决方案:通过修改相关寄存器配置不同的功耗模式,具体参考 Microchip 提供的技术手册。
    2. 问题:如何启用 TrustZone 功能?
    - 解决方案:启用 TrustZone 功能需要配置相关的 TrustZone 寄存器,并且在启动阶段设置为启用状态,详见 Microchip 官方文档。

    总结和推荐


    SAM L10/L11 系列 MCU 是一款集高性能、超低功耗和丰富安全功能于一体的微控制器。其独特的特性使其非常适合在高安全性要求的应用环境中使用。考虑到其卓越的性能和广泛的应用前景,我们强烈推荐在设计需要高性能、低功耗和安全防护的应用时考虑使用此系列 MCU。

ATSAML10E15A-MF参数

参数
振荡器类型 内部
程序存储器大小 32KB
数据转换器 A/D 10x12b,D/A 1x10b
速度 32MHz
接口类型 I2C,LINbus,SPI,UART,USART
EEPROM大小 2 x 8
RAM大小 8KB
内核数 -
程序存储器类型 FLASH
I/O数量 25
最大工作供电电压 3.63V
数据总线宽度 32bit
最大时钟频率 32MHz
最小工作供电电压 1.62V
电压-电源(Vcc/Vdd) 1.62V~3.63V
核心处理器 ARM® Cortex®-M23
外设 欠压检测/复位,DMA,POR,PWM,WDT
通用封装 VQFN-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ATSAML10E15A-MF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAML10E15A-MF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAML10E15A-MF ATSAML10E15A-MF数据手册

ATSAML10E15A-MF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8865 ¥ 24.3909
25+ $ 2.541 ¥ 21.4715
100+ $ 2.2572 ¥ 19.0733
库存: 591
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.39
