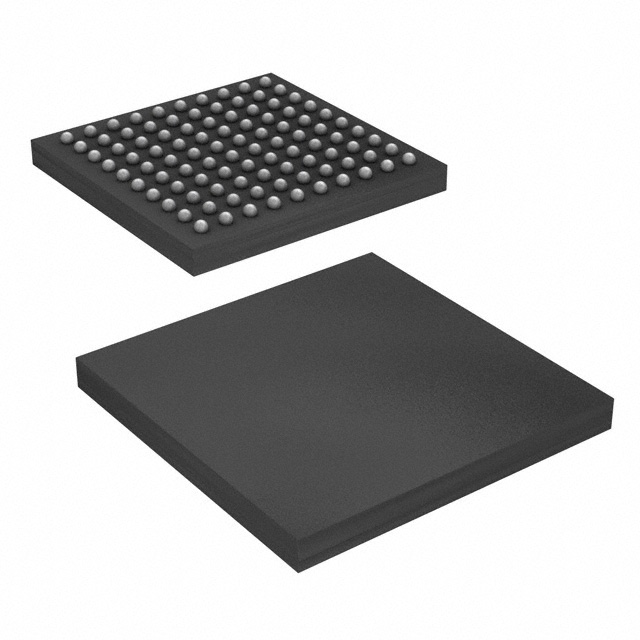

PIC32MZ1024EFE100-I/GJX

产品描述: 256KB FLASH 2.1V 3.6V 200MHz Audio,I2C,LIN,MII,RMII,SPI,SQI,UART,USB MIPS32 M-Class TFBGA-100 贴片安装
供应商型号: PIC32MZ1024EFE100-I/GJX-ND
供应商:
标准整包数: 260
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) PIC32MZ1024EFE100-I/GJX

PIC32MZ1024EFE100-I/GJX概述

    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) Family 技术手册

    产品简介


    PIC32MZ EF 家族是Microchip Technology Inc.推出的一款高度集成的嵌入式处理器,集成了浮点运算单元(FPU)。这些微控制器具备高性能的内核和多种接口,适用于各类复杂的应用场景。它们不仅具有丰富的外设和强大的计算能力,还支持多种通信协议,为系统设计提供了广泛的选择。

    技术参数


    - 核心:
    - 工作频率:252 MHz(最高可达415 DMIPS), -40ºC 到 +85ºC, DC 到 252 MHz
    - 低至-40ºC 至 +125ºC, DC 到 180 MHz
    - 内存:16 KB 指令缓存,4 KB 数据缓存
    - 浮点运算单元(FPU)支持32位和64位浮点运算
    - 存储管理单元(MMU)支持最优嵌入式操作系统执行
    - microMIPS模式支持高达35%更小的代码大小
    - 时钟管理:
    - 可编程锁相环(PLL)和振荡器时钟源
    - 失效安全时钟监控器(FSCM)
    - 独立看门狗定时器(WDT)和死亡监视器(DMT)
    - 快速唤醒和启动
    - 电源管理:
    - 低功耗模式(睡眠和空闲)
    - 集成上电复位(POR)和欠压检测(BOR)
    - 内存接口:
    - 50 MHz外部总线接口(EBI)
    - 50 MHz串行四通道接口(SQI)
    - 音频和图形接口:
    - 图形接口:EBI或PMP
    - 音频数据通信:I2S、LJ、RJ
    - 音频控制接口:SPI和I2C
    - 音频主机时钟:具有USB同步功能的分数时钟频率
    - 高速通信接口:
    - USB 2.0 高速(HS)On-The-Go(OTG)控制器
    - 10/100 Mbps以太网MAC与MII和RMII接口
    - 安全特性:
    - 加密引擎和随机数发生器(RNG)用于数据加密/解密和认证(AES、3DES、SHA、MD5、HMAC)
    - 先进的内存保护机制:外围设备和内存区域访问控制
    - 直接存储器访问(DMA):
    - 八个通道,自动数据大小检测
    - 可编程循环冗余校验(CRC)
    - 高级模拟特性:
    - 12位ADC模块:
    - 18 Msps,多达六个采样保持电路(五个专用和一个共享)
    - 最多48个模拟输入
    - 在睡眠和空闲模式下运行
    - 多种触发源
    - 六个数字比较器和六个多路选择器
    - 其他接口:
    - CAN模块(带专用DMA通道):2.0B活动,带有DeviceNet™寻址支持
    - UART模块(最多6个):支持最高25 Mbps,支持LIN 2.1和IrDA®协议
    - SPI模块(最多6个):最高50 MHz
    - SQI配置为额外的SPI模块(50 MHz)
    - I2C模块(最多5个):最高1 Mbaud,支持SMBus
    - 定时器/输出比较/输入捕获:
    - 九个16位或四个32位定时器/计数器
    - 九个输出比较(OC)模块
    - 九个输入捕获(IC)模块
    - 实时时钟和日历(RTCC)模块

    产品特点和优势


    PIC32MZ EF家族微控制器的主要特点是高性能和高集成度。它支持多种通信协议和接口,能够满足各种复杂的应用需求。其独特的功能包括:
    - FPU支持:提供高效的浮点运算能力,使得该微控制器适用于需要大量浮点计算的应用。
    - 多通信接口:具备多个USB、以太网、CAN、UART等接口,提高了系统的灵活性和可靠性。
    - 低功耗:多种低功耗模式,包括睡眠和空闲模式,延长了电池寿命。
    - 先进的安全特性:内置加密引擎和随机数发生器,提供了更高的安全性。

    应用案例和使用建议


    PIC32MZ EF家族广泛应用于各种嵌入式系统中,例如汽车电子、工业自动化、智能家居等领域。例如,在汽车电子系统中,它可以用于车身控制系统,实时处理各种传感器数据。在智能家居系统中,它可以作为家庭网关,负责多种无线通信协议的数据处理。
    使用建议
    - 电源管理:在长时间不使用时,可以启用睡眠模式以节省能源。
    - 安全性:确保启用所有安全功能,特别是加密和随机数发生器,以防止数据泄露。
    - 通信接口配置:根据具体应用场景选择合适的通信接口,充分利用多通信接口的优势。

    兼容性和支持


    PIC32MZ EF家族具有广泛的兼容性,可以与其他电子元件或设备轻松集成。此外,厂商提供了丰富的软件工具支持,如C/C++编译器、MPLAB® Harmony集成软件框架等,方便用户进行开发和调试。厂商还提供了详细的技术文档和用户指南,确保用户能够充分利用该微控制器的功能。

    常见问题与解决方案


    1. 问题:系统无法正常启动
    - 解决方法:检查电源电压和电源稳定性,确保电源供应符合要求。
    2. 问题:ADC转换结果不准确
    - 解决方法:确认ADC设置正确,检查是否有干扰信号,并确保接地良好。
    3. 问题:系统死机或异常重启
    - 解决方法:检查电源管理设置,确保低功耗模式正确配置,同时检查是否有内存泄漏或程序错误。

    总结和推荐


    PIC32MZ EF家族是一款高度集成且功能强大的嵌入式处理器,适用于各种复杂的嵌入式系统应用。其优异的性能、丰富的外设和完善的开发支持使其成为市场上极具竞争力的产品。我们强烈推荐使用这款微控制器,特别是在需要高性能计算能力和多通信接口的应用场景中。
    希望本文能帮助您更好地了解PIC32MZ EF家族微控制器的功能和技术细节。如果您有任何进一步的问题,欢迎随时咨询。

PIC32MZ1024EFE100-I/GJX参数

参数
Flash大小 -
接口类型 Audio,I2C,LIN,MII,RMII,SPI,SQI,UART,USB
核心处理器 MIPS32 M-Class
最大工作供电电压 3.6V
最大时钟频率 200MHz
I/O电压 -
最小工作供电电压 2.1V
程序存储器类型 FLASH
外设 -
内核数 -
主要属性 -
RAM大小 256KB
速度 -
通用封装 TFBGA-100
安装方式 贴片安装
包装方式 托盘

PIC32MZ1024EFE100-I/GJX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ1024EFE100-I/GJX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) MICROCHIP TECHNOLOGY PIC32MZ1024EFE100-I/GJX PIC32MZ1024EFE100-I/GJX数据手册

PIC32MZ1024EFE100-I/GJX封装设计

查看详情并下载
Symbol
Footprint
3D Model
