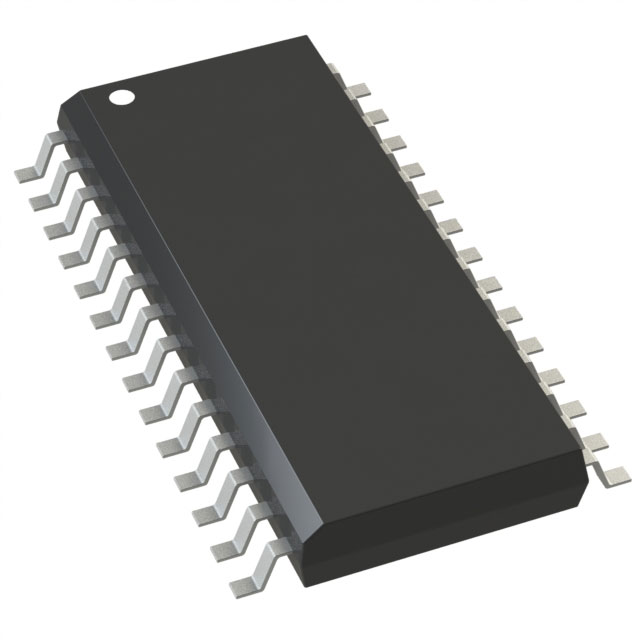

PIC16F1783-E/SO

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 4KB FLASH 7KB Brown-out Detect/Reset,POR,PSMC,PWM,WDT 内部 24 2.3V 5.5V 32MHz I2C,LINbus,SPI,UART,USART 256 x 8 A/D 11x12b,D/A 1x8b 8bit PIC SOIC-28 贴片安装
供应商型号: PIC16F1783-E/SO
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1783-E/SO

PIC16F1783-E/SO概述

    PIC16(L)F1782/1783 高性能8位闪存微控制器产品技术手册

    产品简介


    PIC16(L)F1782/1783 是由Microchip Technology Inc. 生产的一款高性能8位闪存微控制器,属于PIC系列的一部分。该微控制器具备低功耗、高性能的特点,广泛应用于各种嵌入式系统中,如消费电子产品、工业控制、通信设备和汽车电子等领域。它具有多种外围接口和强大的处理能力,使得其成为现代电子系统设计中的理想选择。

    技术参数


    - CPU: 高性能精简指令集(RISC)CPU,仅包含49条指令
    - 时钟频率:
    - 直流下32 MHz输入时钟
    - 直流下125 ns指令周期
    - 中断能力: 具备自动上下文保存功能
    - 堆栈: 16级深硬件堆栈,可选溢出/欠流复位
    - 寻址模式: 直接、间接和相对寻址模式
    - 内存:
    - 最大4 KB闪存程序存储器(自编程)
    - 256字节数据EEPROM
    - 最多512字节RAM
    - 功耗:
    - 备用状态电流:50 nA@1.8V(PIC16LF1782/1783)
    - 看门狗定时器电流:500 nA@1.8V(PIC16LF1782/1783)
    - 实时时钟电流:500 nA@1.8V(PIC16LF1782/1783)
    - 操作电流:4 μA@32 kHz,1.8V(PIC16LF1782/1783)
    - 操作电流:150 μA@1 MHz,1.8V(PIC16LF1782/1783)

    产品特点和优势


    1. 低功耗管理: 提供多种低功耗模式,适合电池供电的应用场合。
    2. 丰富的外设: 包含高性能PWM控制器、模拟和数字外设,如ADC、DAC和比较器,满足多样化的应用需求。
    3. 强大的中断管理: 自动上下文保存功能简化了软件开发过程。
    4. 灵活的内存配置: 支持高达4 KB的闪存和512字节的RAM,确保足够的代码空间和数据存储能力。
    5. 广泛的电压范围: 支持1.8V至3.6V的操作电压,适用性强。

    应用案例和使用建议


    - 消费电子产品: 由于其低功耗特性和丰富的外设,适合用于小型手持设备如遥控器、玩具等。
    - 工业控制: 具有较强的实时控制能力和多种接口,适用于工业自动化和控制系统的嵌入式控制。
    - 汽车电子: 能够提供可靠的操作和低功耗,适用于汽车仪表板和其他控制单元。
    使用建议:
    1. 在开发过程中充分利用低功耗模式以延长电池寿命。
    2. 利用高性能PWM控制器进行精确的电机控制或LED调光。
    3. 使用外部时钟模式来提高系统的灵活性和可靠性。

    兼容性和支持


    - 兼容性: 支持多种振荡器模式和外部时钟输入,与多种传感器和外围设备兼容。
    - 支持和维护: Microchip提供全面的技术支持和文档资料,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 系统启动速度慢
    - 解决方案: 使用内置的启动时钟监控功能,确保系统在外部振荡器启动前可以正常运行。
    - 问题: 功耗过高
    - 解决方案: 通过设置适当的低功耗模式和关闭不必要的模块来降低功耗。

    总结和推荐



    总结

    :
    - PIC16(L)F1782/1783是一款具有高性能和低功耗的8位闪存微控制器,其丰富的外设和灵活的内存配置使其适用于多种应用场景。
    - 它的强大中断管理和低功耗管理特性,使其在需要高效能和低功耗的应用中表现出色。
    推荐:
    - 强烈推荐给需要高性能和低功耗微控制器的工程师和技术人员。无论是工业控制还是消费电子产品,PIC16(L)F1782/1783都能提供可靠和高效的解决方案。

PIC16F1783-E/SO参数

参数
最大工作供电电压 5.5V
数据总线宽度 8bit
数据转换器 A/D 11x12b,D/A 1x8b
内核数 -
接口类型 I2C,LINbus,SPI,UART,USART
程序存储器大小 7KB
电压-电源(Vcc/Vdd) 2.3V~5.5V
核心处理器 PIC
EEPROM大小 256 x 8
速度 32MHz
程序存储器类型 FLASH
I/O数量 24
外设 Brown-out Detect/Reset,POR,PSMC,PWM,WDT
最小工作供电电压 2.3V
振荡器类型 内部
RAM大小 4KB
最大时钟频率 32MHz
通用封装 SOIC-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F1783-E/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1783-E/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1783-E/SO PIC16F1783-E/SO数据手册

PIC16F1783-E/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
