PIC10F222T-I/OT

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 8MHz 1.4375Kbit FLASH 6Kbit POR,WDT 内部 4 2V 5.5V 8MHz A/D 2x8b 8bit PIC SOT-23-6 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: 30C-PIC10F222T-I/OT SOT-23-6
供应商: 云汉优选
标准整包数: 1

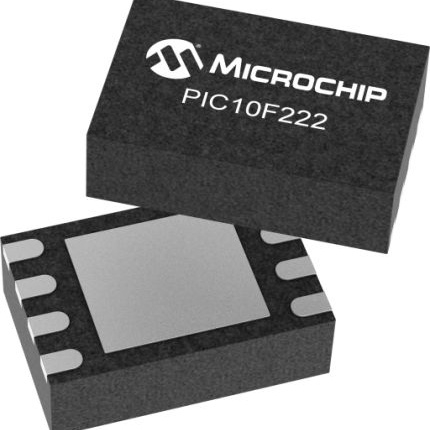

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC10F222T-I/OT

PIC10F222T-I/OT概述

    PIC10F220/222:高性能8位Flash微控制器

    1. 产品简介


    产品类型和主要功能
    PIC10F220和PIC10F222是来自Microchip公司的高性能、低成本8位静态Flash微控制器。它们采用RISC架构,仅包含33条单字/单周期指令,其中大部分指令执行周期为1μs(4MHz时),使得其在相同价格类别中具有更高的性能。这两个型号还配备了多种特殊功能,如电源上电复位(POR)、设备复位定时器(DRT)等,以降低系统成本和功耗。
    应用领域
    PIC10F220和PIC10F222适用于广泛的领域,包括个人护理设备、安全系统、低功率远程发射接收器等。此外,由于其Flash技术的特点,这些微控制器非常适合需要频繁调整应用程序的场合,例如发射代码、设备设置、接收频率等。其小型封装使其适用于空间受限的应用场景,提供了低功耗、高效率、易用性和灵活的IO接口,因此非常适用于各种领域。

    2. 技术参数


    | 参数 | PIC10F220 | PIC10F222 |
    |
    | 程序存储器(Flash) | 256字 | 512字 |
    | 数据存储器(SRAM) | 16字节 | 23字节 |
    | 通用I/O引脚 | 4个 | 4个 |
    | 定时器模块(TMR0) | 支持 | 支持 |
    | 唤醒睡眠模式(Pin Change) | 支持 | 支持 |
    | 模拟输入通道 | 2个 | 2个 |
    | 特性 | 在电路串行编程(ICSP) | 在电路串行编程(ICSP) |
    电气特性
    - 工作电压范围:2.0V到5.5V
    - 工作温度范围:工业级 -40°C 到 +85°C;扩展级 -40°C 到 +125°C
    - 静态设计:完全静态设计
    - 竞争优势:高达100,000次闪存耐久性;>40年数据保留时间
    - 电流消耗:工作电流<175 μA@2V, 4 MHz;待机电流100 nA@2V

    3. 产品特点和优势


    - 易于开发:提供完整的开发工具链,包括宏汇编器、软件模拟器、在线调试器、“C”编译器、低成本开发编程器等。
    - 高可靠性:内置电源上电复位、设备复位定时器、看门狗定时器等,确保系统可靠运行。
    - 灵活的IO接口:通过3个IO引脚和1个输入引脚,可以实现高电流驱动和弱上拉,支持直接LED驱动。
    - 紧凑的封装:适合空间受限的应用场景,提供6针SOT-23、8针DIP和DFN封装。

    4. 应用案例和使用建议


    应用案例
    - 个人护理设备:控制洗发水泵或电动牙刷。
    - 安全系统:作为简单报警系统的主控单元。
    - 低功耗远程发射接收器:如简单的遥控器,可以频繁定制发射码。
    使用建议
    - 在设计时考虑使用内部振荡器来节省外部元件。
    - 利用ICSP功能进行快速的固件升级。
    - 在需要唤醒功能的应用中,可以通过改变引脚状态来唤醒系统。

    5. 兼容性和支持


    - 其他电子元器件或设备兼容性:兼容大多数现有的开发工具和仿真器。
    - 厂商支持:提供详细的文档、工具链和在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开发板无法正常工作 | 检查电源连接和编程器设置 |
    | 编程过程中出现错误 | 重新检查代码语法,确保没有遗漏指令 |

    7. 总结和推荐


    综上所述,PIC10F220和PIC10F222凭借其紧凑的封装、丰富的功能和高度灵活性,适用于多种应用场景。特别是其超低功耗和高度可靠的特性,在许多领域都能发挥出色的表现。对于寻求高性能且成本可控的8位微控制器的设计者来说,这是一个非常不错的选择。
    推荐:强烈推荐在个人护理设备、安全系统和低功耗无线通信等应用中使用PIC10F220/222。

PIC10F222T-I/OT参数

参数
数据转换器 A/D 2x8b
程序存储器类型 FLASH
EEPROM大小 -
最小工作供电电压 2V
最大时钟频率 8MHz
数据总线宽度 8bit
外设 POR,WDT
振荡器类型 内部
内核数 -
接口类型 -
电压-电源(Vcc/Vdd) 2V~5.5V
程序存储器大小 6Kbit
速度 8MHz
最大工作供电电压 5.5V
核心处理器 PIC
RAM大小 1.4375Kbit
I/O数量 4
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PIC10F222T-I/OT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC10F222T-I/OT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC10F222T-I/OT PIC10F222T-I/OT数据手册

PIC10F222T-I/OT封装设计

查看详情并下载
Symbol
Footprint
3D Model
