首页  >  产品百科  >  PIC16F1847-I/SO

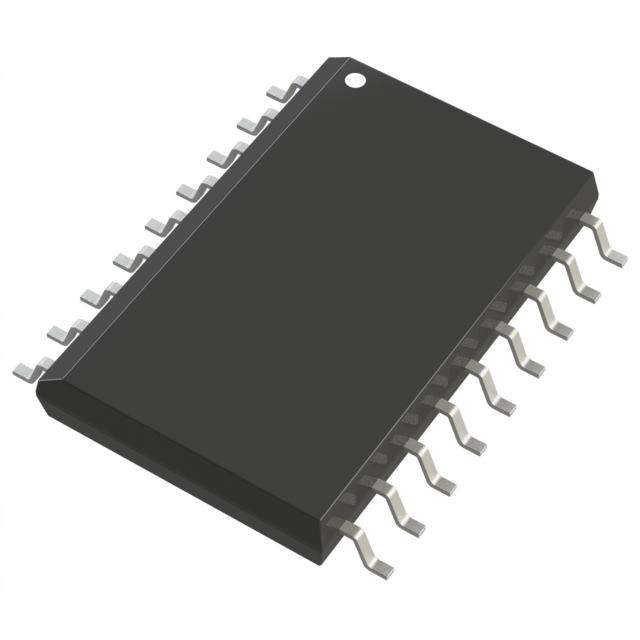

PIC16F1847-I/SO

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核
供应商型号: 1971870
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1847-I/SO

PIC16F1847-I/SO概述

    PIC16(L)F1847:一款高性能18/20/28针闪存微控制器

    产品简介


    Microchip Technology Inc. 推出的PIC16(L)F1847是一款高度集成的18/20/28针闪存微控制器,专为需要卓越性能和极低功耗的应用而设计。该产品基于增强型中档RISC CPU架构,支持纳米级睡眠扩展低功耗技术(nanoWatt XLP)。它具备丰富的外设功能,包括ADC、DAC、PWM模块等,适用于广泛的工业、消费电子及嵌入式系统应用。

    技术参数


    - 程序存储器:高达14 Kbytes的线性程序存储空间
    - 数据存储器:1024字节线性数据存储器
    - 引脚数量:18/20/28针
    - 电压范围:1.8V到5.5V
    - 工作频率:内部时钟频率可达32 MHz
    - 电源管理:支持多种电源管理模式,包括睡眠模式下的超低电流消耗(纳安级别)
    - ADC:10位分辨率,最多12通道
    - 比较器:两个可编程双轨至双轨模拟比较器
    - DAC:固定电压参考输出,具有三种不同输出等级

    产品特点和优势


    1. 高可靠性:符合Microchip的高标准制造流程,提供了极高的可靠性和稳定性。
    2. 低功耗:得益于nanoWatt XLP技术,该微控制器在睡眠模式下仅消耗30 nA,极大延长了电池寿命。
    3. 强大的计算能力:支持32 MHz的工作频率,且具备C编译器优化架构,适合复杂的控制任务。
    4. 多功能接口:集成了多种外设,包括MSSP、EUSART、CAPCOM等,提供灵活的通信和控制选项。
    5. 易于开发:Microchip提供了丰富的开发工具和文档支持,使得设计和调试更加简便高效。

    应用案例和使用建议


    1. 智能家居系统:利用其内置的CAPCOM模块,可以实现对电机和其他执行器的精确控制。
    2. 工业自动化:丰富的定时器和比较器模块,使其非常适合用于工业自动化设备中的实时控制。
    3. 便携式医疗设备:由于其超低功耗的特点,非常适合应用于电池供电的医疗设备中,如血糖仪等。
    使用建议:
    - 在设计电路时,应注意合理安排电源管理和时钟配置,以确保最佳的性能和能效。
    - 使用软件库和开发工具,如MPLAB IDE,来简化编程过程并加速产品开发周期。

    兼容性和支持


    - 兼容性:该产品与Microchip的其他PIC系列微控制器高度兼容,便于移植现有的设计。
    - 支持服务:Microchip提供了详尽的技术文档和在线支持,帮助用户解决开发过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何配置芯片的内部时钟?
    - 解决方案:参考《时钟模块(含故障安全时钟监控)》章节,详细了解内部时钟配置步骤。
    2. 问题:如何启用和配置睡眠模式?
    - 解决方案:查看《电源管理——睡眠模式》章节,获取详细的操作指南。
    3. 问题:ADC模块如何设置和使用?
    - 解决方案:查阅《模数转换器(ADC)模块》章节,了解ADC模块的设置和操作方法。

    总结和推荐


    综上所述,PIC16(L)F1847凭借其高可靠性、低功耗和强大的计算能力,在众多应用领域中展现出显著的优势。对于追求高性能和低功耗的开发者来说,这是一款非常值得推荐的产品。结合Microchip提供的丰富开发工具和支持,能够大大加快项目开发进度,提高产品市场竞争力。

PIC16F1847-I/SO参数

参数
程序存储器大小 14KB
最大时钟频率 32MHz
核心处理器 PIC
速度 32MHz
内核数 -
RAM大小 1KB
程序存储器类型 FLASH
最大工作供电电压 5.5V
数据总线宽度 8bit
最小工作供电电压 1.8V
电压-电源(Vcc/Vdd) 1.8V~5.5V
接口类型 EUSART,I2C,LINbus,MSSP,PMBus,RS-232,RS-485,SMBus,SPI,UART,USART
I/O数量 15
外设 Brown-out Detect/Reset,POR,PWM,WDT
振荡器类型 内部
EEPROM大小 256 x 8
数据转换器 A/D 12x10b
长*宽*高 11.55mm(长度)*7.5mm(宽度)
通用封装 SOIC-18
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F1847-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1847-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1847-I/SO PIC16F1847-I/SO数据手册

PIC16F1847-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
