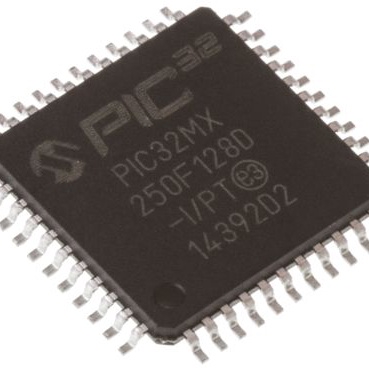

PIC32MX250F128D-I/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC32MX系列单片机, PIC内核, 44针, TQFP封装, 0CAN通道
供应商型号: PIC32MX250F128D-I/PT
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX250F128D-I/PT

PIC32MX250F128D-I/PT概述

    PIC32MX1XX/2XX 28/36/44-PIN 32位微控制器技术手册

    产品简介


    PIC32MX1XX/2XX 28/36/44-PIN系列是Microchip Technology Inc.生产的一款高性能32位微控制器(MCU),广泛应用于音频接口、图形接口、USB通信、高级模拟功能等多个领域。此系列微控制器凭借其强大的处理能力和丰富的功能集,在嵌入式系统设计中扮演着关键角色。

    技术参数


    - 工作电压: 2.3V至3.6V
    - 温度范围: -40°C 至 +105°C(DC至40MHz)或-40°C 至 +85°C(DC至50MHz)
    - CPU核心: MIPS32® M4K®,最高可达50 MHz/83 DMIPS
    - MIPS16e模式: 可减少高达40%的代码大小
    - 时钟管理: 内部振荡器精度为0.9%,可编程PLL和时钟源,具有失败安全时钟监控器(FSCM)、独立看门狗定时器、快速唤醒和启动等功能
    - 电源管理: 支持低功耗管理模式(睡眠和空闲模式)、集成上电复位和欠压复位、动态电流典型值为0.5 mA/MHz
    - 音频接口: 数据通信支持I2S、LJ、RJ和DSP模式;控制接口支持SPI和I2C
    - ADC模块: 10位1.1 Msps速率,最多支持13个模拟输入通道
    - 模拟比较器: 最多支持三个模拟比较器模块,具有32级可编程参考电压
    - 时钟/输出比较/输入捕获: 支持五个通用计时器、五个输出比较模块和五个输入捕获模块
    - 通信接口: 支持全速USB OTG控制器、两个UART模块(12.5 Mbps)、两个4线SPI模块(25 Mbps)、两个I2C模块(最高可达1 Mbaud)
    - DMA通道: 四个硬件DMA通道,自动检测数据大小
    - 输入/输出: 所有I/O引脚提供10mA的源/灌电流,部分引脚支持14mA的非标准VOH

    产品特点和优势


    - 高性能处理能力: MIPS32® M4K®架构和高达50 MHz的工作频率,确保出色的处理性能。
    - 内存资源丰富: 提供从16 KB到256 KB的闪存和从4 KB到64 KB的SRAM选项。
    - 灵活的时钟管理和电源管理: 支持多种时钟源和低功耗模式,适合不同应用场景下的能耗优化。
    - 强大的音频接口和模拟功能: 包括多个ADC通道、模拟比较器及多种通信接口,满足复杂信号处理需求。
    - 易于编程和调试: 支持In-circuit和In-application编程,具备JTAG接口和实时操作系统支持,简化开发流程。

    应用案例和使用建议


    - 音频处理: 由于其丰富的音频接口支持,适用于各种音频处理设备,如数字调音台、音频接口和声音合成器。
    - 通信设备: 利用其高速USB OTG接口和多个UART、SPI、I2C模块,可用于开发通讯终端、网络设备和物联网设备。
    - 传感器应用: 高性能ADC和模拟比较器使得它非常适合于传感器读取和数据采集系统。
    使用建议:
    - 在选择合适的时钟源时,考虑到外部时钟源可能引入额外的噪声和不稳定因素,优先考虑内部振荡器。
    - 使用电源管理功能来降低功耗,特别是在低功耗模式下。
    - 调整ADC采样率以平衡功耗和采样精度,避免过高的采样率导致不必要的能耗。

    兼容性和支持


    - 兼容性: 支持多种引脚配置,包括SOIC、SSOP、SPDIP、QFN、VTLA、TQFP等封装形式,便于不同应用场合的选择。
    - 厂商支持: Microchip提供详尽的技术文档、参考设计和在线支持,有助于快速开发和调试。

    常见问题与解决方案


    - 问: 如何在电源管理方面实现最佳能效?
    - 答: 选择合适的时钟源,合理设置低功耗模式和中断机制,尽可能利用内置的电源管理特性。

    - 问: 如何解决ADC精度问题?
    - 答: 通过合理配置采样率和选择适当的参考电压,提高ADC的测量精度。
    - 问: 如何有效进行电路板布局?
    - 答: 注意高精度模拟信号和数字信号的分离,保持电路走线的整洁,避免信号干扰。

    总结和推荐


    综上所述,PIC32MX1XX/2XX 28/36/44-PIN系列微控制器凭借其卓越的性能、丰富的外设接口和优秀的电源管理功能,是嵌入式系统设计的理想选择。其广泛的适用性和强大的功能使其成为许多应用场合中的首选,强烈推荐给需要高性能和高灵活性的项目开发者。

PIC32MX250F128D-I/PT参数

参数
核心处理器 MIPS32® M4K™
速度 40MHz
程序存储器大小 128KB
程序存储器类型 FLASH
最小工作供电电压 2.3V
最大时钟频率 40MHz
EEPROM大小 -
数据总线宽度 32bit
RAM大小 32KB
振荡器类型 内部
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG
数据转换器 A/D 13x10b
电压-电源(Vcc/Vdd) 2.3V~3.6V
最大工作供电电压 3.6V
内核数 1
I/O数量 33
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
长*宽*高 10mm*10mm*1.05mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

PIC32MX250F128D-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX250F128D-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX250F128D-I/PT PIC32MX250F128D-I/PT数据手册

PIC32MX250F128D-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
