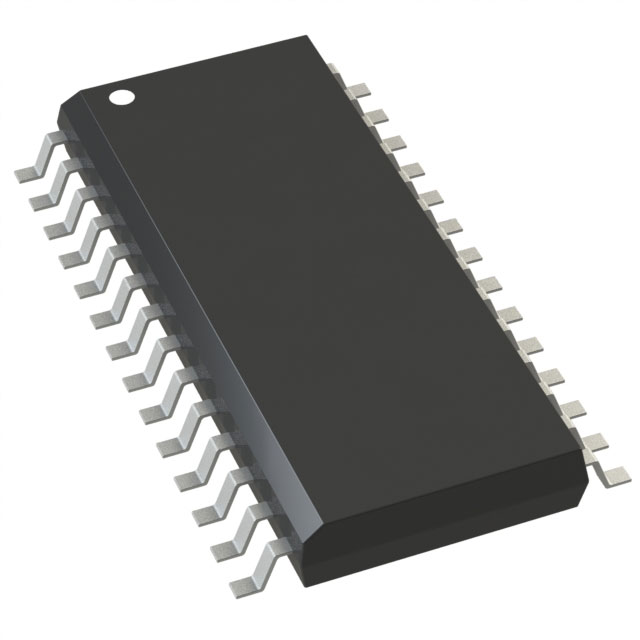

PIC24FJ64GU202-I/SO

产品分类: 微控制器(MCU)
产品描述: Microchip PIC系列单片机, PIC内核, 28针, SOIC封装
供应商型号: 3702702
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ64GU202-I/SO

PIC24FJ64GU202-I/SO概述

    PIC24FJ64GP205/GU205 Family Microcontrollers

    1. 产品简介


    产品类型: 16位超低功耗微控制器
    主要功能:
    - 高性能CPU,提供修改哈佛架构,高达32MHz时可达到16 MIPS操作速度。
    - 内置硬件乘法器(17位x17位)和硬件除法器(32位x16位)。
    - 具备通用串行总线(USB)功能,支持OTG、高速及全速通信。
    - 集成多达14通道10/12位模拟数字转换器,支持低电压提升和带隙参考输入等功能。
    - 支持极端低功耗特性,如睡眠模式、空闲模式等。
    应用领域:
    广泛应用于消费电子、工业自动化、医疗设备、便携式设备等领域。

    2. 技术参数


    技术规格:
    - 程序存储器:64 Kbytes Flash Memory 或 32 Kbytes Flash Memory。
    - SRAM内存:8 Kbytes。
    - 工作频率:最高可达32MHz。
    - 电源电压范围:2.0V到3.6V。
    - 工作温度范围:-40°C至+125°C。
    电气特性:
    - 高电流源/ Sink能力:所有I/O引脚最高可达18mA。
    - 支持高达16个双向端点(USB模块可使用任何RAM位置作为USB端点缓冲区)。
    - 支持控制、中断、同步和批量传输模式。
    工作环境:
    - 适用温度范围广,适用于多种恶劣环境条件。

    3. 产品特点和优势


    独特功能和优势:
    - 支持双角色USB操作,既可以作为主机也可以作为设备运行。
    - 内置高精度PLL,无需外部晶振即可实现USB操作。
    - 支持多种I/O复用配置,灵活性高。
    - 具备强大的安全功能,如闪存写保护、代码保护等。
    - 配备窗口阈值比较功能,可以提高模拟信号处理的准确度。

    4. 应用案例和使用建议


    应用案例:
    这些微控制器常用于智能手表、健康监测设备、数据采集终端等。例如,一款健康监测设备需要实时采集心率和血压数据,通过USB连接到PC进行数据分析,PIC24FJ64GP205/GU205系列能够高效处理这类任务。
    使用建议:
    - 在设计中充分利用其双角色USB功能,确保系统灵活度。
    - 利用其高性能的ADC功能来精确采集和处理模拟信号。
    - 尽量利用多种省电模式以延长电池寿命。

    5. 兼容性和支持


    兼容性:
    - 具有广泛的外围设备支持,包括两个UART、两个I2C、两个SPI接口等。
    - 可与Microchip的其他开发工具和软件开发套件(SDK)无缝集成。
    支持和维护:
    - 提供全面的技术文档和支持服务,包括详细的开发指南、用户手册、数据手册等。

    6. 常见问题与解决方案


    常见问题:
    1. 如何正确配置芯片的供电电压?
    2. USB端口无法正常通信?
    3. ADC转换结果异常?
    解决方案:
    1. 确保供电电压稳定在2.0V到3.6V之间。
    2. 检查USB端口连接是否正确,并确认波特率设置正确。
    3. 检查采样时间和基准电压设置是否合适。

    7. 总结和推荐


    综合评估:
    PIC24FJ64GP205/GU205系列微控制器具有出色的性能和丰富的功能,适合需要高性能、高集成度和低功耗的广泛应用。凭借其卓越的CPU性能和多种外设支持,该系列产品在多个行业中具有很高的竞争力。
    推荐:
    强烈推荐在需要高性能和低功耗的应用场景中使用这款微控制器,如智能设备、医疗监控设备、便携式测量设备等。对于需要长时间工作的应用,它能够在保持高性能的同时提供极佳的能效。

PIC24FJ64GU202-I/SO参数

参数
最大工作供电电压 -
速度 32MHz
振荡器类型 内部,外部
核心处理器 PIC
最大时钟频率 -
程序存储器类型 FLASH
数据总线宽度 16bit
内核数 -
数据转换器 -
最小工作供电电压 -
EEPROM大小 -
程序存储器大小 64KB
外设 Brown-out Detect/Reset,DMA,HLVD,I²S,POR,PWM,WDT
RAM大小 8KB
接口类型 I2C,IrDA,LINbus,SPI,UART,USART,USB OTG
电压-电源(Vcc/Vdd) 2V~3.6V
I/O数量 20
通用封装 SOIC-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24FJ64GU202-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ64GU202-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ64GU202-I/SO PIC24FJ64GU202-I/SO数据手册

PIC24FJ64GU202-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
