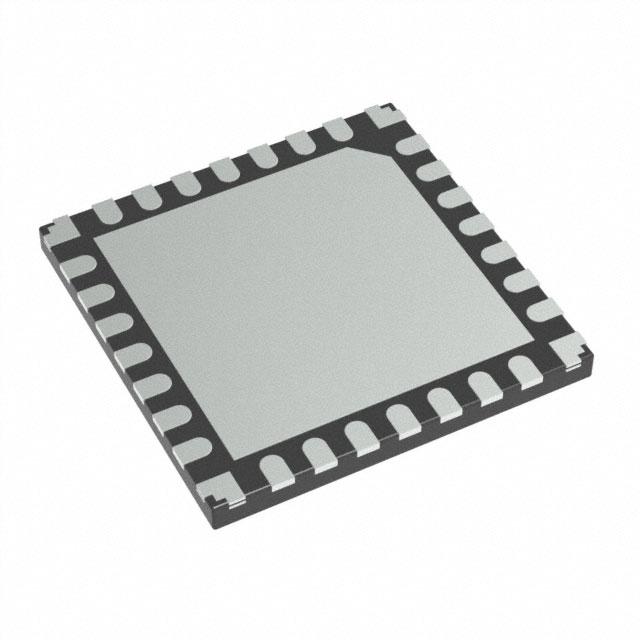

DSPIC33CK128MP502-E/2N

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 100MHz 16KB FLASH 128KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT 内部 21 1 3V 3.6V 100MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART A/D 12x12b,D/A 3x12b 16bit dsPIC UQFN-28 贴片安装
供应商型号: DSPIC33CK128MP502-E/2N
供应商: 期货订购
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33CK128MP502-E/2N

DSPIC33CK128MP502-E/2N概述

    # dsPIC33CK256MP508 家族:高性能数字信号控制器的技术手册

    产品简介


    基本介绍
    dsPIC33CK256MP508 系列是 Microchip Technology 推出的一款高性能 16 位数字信号控制器(DSC)。该系列基于 dsPIC33CK CPU 构建,具有强大的计算能力,广泛适用于工业控制、电机驱动、通信接口及电源管理等领域。其核心特点包括高速PWM模块、多通道ADC、丰富的通信接口以及全面的安全特性。
    主要功能
    1. 核心架构: 内置16位高性能dsPIC33CK CPU,最高支持100 MIPS运行速度。
    2. 存储器: 配备32-256KB的程序闪存及8-24KB的数据RAM,支持ECC(纠错码)。
    3. 外围设备: 包含8组PWM对输出、多种计时器和捕获比较单元(MCCP/SCCP),以及多达3个模拟比较器和3个DAC。
    4. 模拟性能: 具有高性能ADC,支持高达12位分辨率、每通道高达3.5 Msps转换率。
    5. 安全特性: 集成看门狗定时器(WDT)、故障安全时钟监控器(FSCM)以及ECC错误纠正机制。
    应用领域
    该系列产品适用于以下应用场景:
    - 工业自动化控制系统
    - 变频器和逆变器设计
    - LED照明和驱动控制
    - 汽车电机控制(如BLDC、PMSM)
    - 通信设备及数据传输接口

    技术参数


    | 参数类别 | 规格 |

    | 工作电压范围 | 3.0V至3.6V |
    | 工作温度范围 | -40°C至+125°C(部分型号达+150°C) |
    | CPU核心频率 | 最高可达100 MIPS |
    | 存储器 | 32-256 KB闪存(带ECC),8-24 KB RAM |
    | ADC | 12位分辨率,最多24个输入通道 |
    | PWM | 8组PWM对输出,最高支持250 ps分辨率 |
    | 定时器 | 多达9个独立的MCCP/SCCP模块 |
    | 通信接口 | 支持UART、SPI、I²C、CAN FD等协议 |
    | 温度等级 | AEC-Q100 Grade 1(-40°C至+125°C),部分型号支持Grade 0(-40°C至+150°C) |

    产品特点和优势


    特殊功能
    1. 高精度PWM模块: 提供高达250 ps的PWM分辨率,适合高频应用。
    2. 实时任务处理: 集成四组中断上下文保存寄存器,显著提升中断响应速度。
    3. 灵活配置: 支持通过PPS(Pin Remapping)重新分配外设引脚功能。
    4. 低功耗模式: 提供睡眠、空闲、节电等多种低功耗管理模式。
    市场竞争力
    - 多功能集成: 单芯片集成多种功能模块,减少外围电路复杂性。
    - 安全性卓越: 提供全面的安全特性,确保系统可靠性。
    - 成本效益: 高性价比设计使得其在中高端市场极具竞争力。

    应用案例和使用建议


    实际应用场景
    1. 电机控制: 在BLDC和PMSM驱动系统中,利用其高精度PWM实现精确的速度和扭矩控制。
    2. 电源管理: 使用高性能ADC和PWM进行高效的DC/DC和AC/DC转换。
    3. 通信设备: 适用于需要快速数据传输的工业网络(如LIN、CAN)。
    使用建议
    - 电源设计: 注意供电的稳定性和噪声过滤,以保证MCU的正常运行。
    - 热管理: 高温环境下需增加散热措施。
    - 软件开发: 利用Microchip提供的软件工具链简化开发流程。

    兼容性和支持


    兼容性
    - 与Microchip其他系列DSC(如dsPIC33EP、PIC24F)具有良好的代码兼容性。
    - 提供PPS功能,可根据具体需求灵活调整外设引脚布局。
    支持服务
    - 提供完整的文档和技术资料(如数据手册、参考设计)。
    - 在线技术支持及社区论坛答疑解惑。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 看门狗定时器未触发 | 检查是否正确初始化并定期喂狗 |
    | ADC读数异常 | 校准ADC模块,检查输入信号稳定性 |
    | PWM输出不稳定 | 确保时钟设置正确且无外部干扰 |

    总结和推荐


    综合评估
    dsPIC33CK256MP508 系列数字信号控制器凭借其强大的计算能力、丰富的外设配置和优秀的安全性,在工业和汽车应用领域表现优异。特别是其高精度PWM模块和多种通信接口,使其成为电机控制和电源管理的理想选择。
    是否推荐
    强烈推荐!该系列产品在性能、成本和适用性方面均表现出色,非常适合需要高效能、高可靠性的应用场景。无论是初学者还是资深工程师,都能从中获得满意的开发体验。

DSPIC33CK128MP502-E/2N参数

参数
速度 100MHz
程序存储器类型 FLASH
程序存储器大小 128KB
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT
最小工作供电电压 3V
EEPROM大小 -
内核数 1
核心处理器 dsPIC
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
数据转换器 A/D 12x12b,D/A 3x12b
振荡器类型 内部
最大工作供电电压 3.6V
I/O数量 21
数据总线宽度 16bit
电压-电源(Vcc/Vdd) 3V~3.6V
最大时钟频率 100MHz
RAM大小 16KB
通用封装 UQFN-28
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装
