首页  >  产品百科  >  PIC12F509-I/MS

PIC12F509-I/MS

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 4MHz 2.5625Kbit FLASH 1.5KB POR,WDT 内部 5 2V 5.5V 4MHz RS-232,USB 8bit PIC MSOP-8 贴片安装 3mm*3mm*850μm
供应商型号: M-PIC12F509-I/MS
供应商: Future
标准整包数: 1

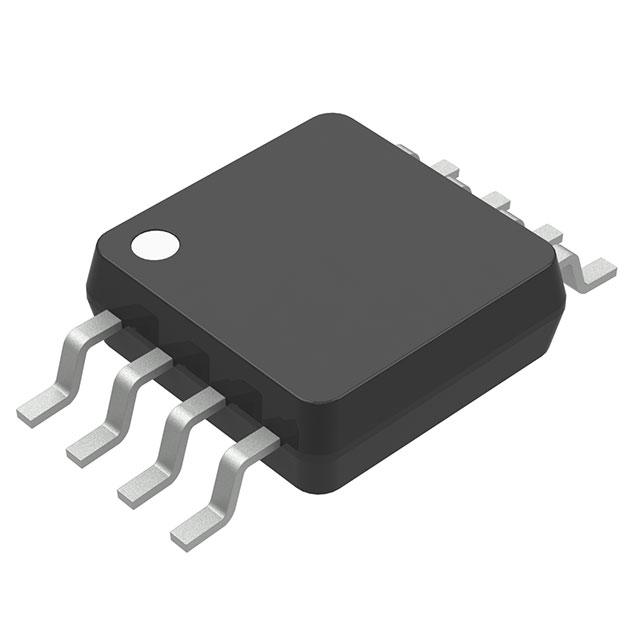

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC12F509-I/MS

PIC12F509-I/MS概述

    PIC12F508/509/16F505 8/14-Pin 8-Bit Flash Microcontrollers

    产品简介


    PIC12F508/509/16F505是Microchip公司生产的低功耗、高性能的8位Flash微控制器。这些微控制器采用了RISC(精简指令集计算机)架构,仅需学习33条单字/单周期指令。它们适用于个人护理电器、安全系统、低功耗远程收发器等多种应用。PIC12F508/509具有8针封装,而PIC16F505则提供14针封装,适合通过孔或表面安装,非常适合空间受限的应用。

    技术参数


    - 时钟频率:4 MHz(PIC12F508/509),20 MHz(PIC16F505)
    - 程序存储器:
    - PIC12F508:512字
    - PIC12F509:1024字
    - PIC16F505:1024字
    - 数据存储器:
    - PIC12F508:25字节
    - PIC12F509:41字节
    - PIC16F505:72字节
    - IO端口:
    - PIC12F508/PIC12F509:6个(其中5个具有独立方向控制,1个仅输入)
    - PIC16F505:12个(其中11个具有独立方向控制,1个仅输入)
    - 计时器模块:8位实时时钟/计数器(TMR0)
    - 电源特性:
    - 操作电流:<175 μA @ 2V,4 MHz
    - 待机电流:<100 nA @ 2V
    - 温度范围:
    - 工业级:-40°C至+85°C
    - 扩展级:-40°C至+125°C

    产品特点和优势


    - 高效能:采用RISC架构,运行速度高。
    - 低成本:Flash存储器版本成本低廉,适合大规模生产。
    - 多功能性:支持多种引脚配置和封装选项,适应不同需求。
    - 编程灵活性:支持在电路内串行编程(ICSP),便于现场升级。
    - 电源管理:具有电源节约模式和可选的振荡器模式,降低功耗。

    应用案例和使用建议


    这些微控制器广泛应用于各种低功耗系统,如遥控器、家电控制和安全系统。例如,在遥控玩具车中,可以通过编程实现不同的控制逻辑。建议根据具体应用场景选择合适的型号和封装类型,以优化性能和成本。此外,考虑到系统的低功耗需求,应合理设置振荡器模式和使用电源管理功能来减少能耗。

    兼容性和支持


    - 兼容性:这些微控制器可与Microchip的其他开发工具兼容,如宏汇编器、模拟器、烧录器等。
    - 支持和服务:Microchip提供全面的技术支持和开发工具,包括仿真器、C编译器和低成本开发程序员,可以在IBM PC和兼容机器上使用。

    常见问题与解决方案


    - 问题:如何进行在电路内串行编程?
    - 解决方案:使用Microchip的ICSP功能,通过编程器将代码加载到芯片中。确保正确连接编程器并选择正确的串行编程模式。
    - 问题:如何实现电源节约模式?
    - 解决方案:在应用代码中设置相关的寄存器,使系统进入Sleep模式,当检测到特定事件时再唤醒系统。

    总结和推荐


    综上所述,PIC12F508/509/16F505是设计低功耗、高性能嵌入式系统的一个理想选择。它具有优秀的成本效益、丰富的功能和广泛的适用性。如果您正在寻找一种易于集成且成本适中的解决方案,这些微控制器将是您的最佳选择。强烈推荐这些微控制器用于需要低功耗、可靠性和高效处理能力的应用场合。

PIC12F509-I/MS参数

参数
数据转换器 -
最大时钟频率 4MHz
外设 POR,WDT
核心处理器 PIC
程序存储器类型 FLASH
EEPROM大小 -
振荡器类型 内部
最小工作供电电压 2V
接口类型 RS-232,USB
最大工作供电电压 5.5V
速度 4MHz
程序存储器大小 1.5KB
I/O数量 5
内核数 -
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 2V~5.5V
RAM大小 2.5625Kbit
长*宽*高 3mm*3mm*850μm
通用封装 MSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC12F509-I/MS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC12F509-I/MS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC12F509-I/MS PIC12F509-I/MS数据手册

PIC12F509-I/MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 1.0032 ¥ 8.477
75+ $ 0.9718 ¥ 8.2117
200+ $ 0.9408 ¥ 7.9498
400+ $ 0.88 ¥ 7.436
库存: 700
起订量: 52 增量: 100
交货地:
最小起订量为:30
合计: ¥ 254.31
直接购买
加入购物车
