首页  >  产品百科  >  PIC16F18323-E/SL

PIC16F18323-E/SL

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 14针, SOIC封装
供应商型号: PIC16F18323-E/SL
供应商: 国内现货
标准整包数: 4700

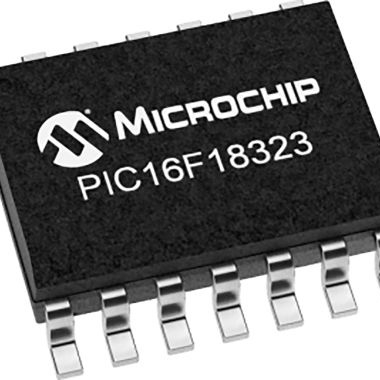

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F18323-E/SL

PIC16F18323-E/SL概述

    PIC16(L)F183XX Microcontroller:技术概览与应用指南

    一、产品简介


    PIC16(L)F183XX系列微控制器是专为广泛的通用和低功耗应用而设计的产品,具有模拟接口、核心独立外围设备和通信外围设备等功能,结合了极低功耗(XLP)特性。通过Peripheral Pin Select (PPS)功能,用户可以灵活地映射数字外围设备(如CLC、CWG、CCP、PWM和通信外设),从而增加应用设计的灵活性。

    二、技术参数


    | 参数 | 规格 |

    | 操作速度 | DC – 32 MHz 时钟输入;125 ns 最小指令周期 |
    | 工作电压范围 | PIC16LF183XX: 1.8V 至 3.6V;PIC16F183XX: 2.3V 至 5.5V |
    | 温度范围 | 工业级:-40°C 至 85°C;扩展级:-40°C 至 125°C |
    | 存储器容量 | 程序闪存:最大28 KB;数据SRAM:最大2 KB;EEPROM:256B |
    | 电源消耗 | 睡眠模式:40 nA @ 1.8V(典型值);32 kHz 运行电流:8 μA @ 1.8V(典型值) |
    | 外设功能 | 支持多达四路8位计时器,三路16位计时器,CLC、CWG、CCP/PWM、UART、SPI、I2C等 |

    三、产品特点和优势


    PIC16(L)F183XX系列微控制器的显著特点是其广泛的数字和模拟外围设备,使得它们能够支持各种复杂的控制和信号处理任务。此外,该系列微控制器还具有极低功耗的XLP特性,这使其非常适合需要长时间运行电池供电的应用场合。其独特的中断能力、高精度内部振荡器以及可编程代码保护功能进一步增强了系统的可靠性和安全性。

    四、应用案例和使用建议


    PIC16(L)F183XX系列微控制器适用于广泛的工业控制、家电控制、远程监控和其他低功耗嵌入式系统。例如,在智能家居应用中,这些微控制器可用于温湿度监测、灯光控制等。建议在设计系统时,充分利用其丰富的外设功能,合理规划电源管理和数据传输机制,以确保系统稳定高效地运行。

    五、兼容性和支持


    PIC16(L)F183XX系列微控制器具备广泛的兼容性,可与多种传感器、执行器及其他电子元器件配合使用。同时,Microchip公司提供了全面的技术支持和文档资源,包括开发工具、软件库和参考设计,以帮助用户快速上手并优化其应用。

    六、常见问题与解决方案


    1. 问题: 无法正确配置Peripheral Pin Select (PPS)。
    解决方案: 确保按照数据手册的步骤正确设置PPS寄存器。
    2. 问题: 功耗异常高。
    解决方案: 检查是否所有未使用的外围设备均已禁用,并确保在非活动期间进入睡眠模式。
    3. 问题: 通信异常。
    解决方案: 核对外部信号线路的连接是否正确,并检查波特率设置。

    七、总结和推荐


    PIC16(L)F183XX系列微控制器凭借其高性能、高集成度和极低功耗等特点,在众多低功耗和通用嵌入式系统应用中表现出色。其丰富的外围设备和灵活的设计选项使其成为开发人员的理想选择。强烈推荐在需要高可靠性、低功耗和强大功能的应用场景中采用此系列微控制器。

PIC16F18323-E/SL参数

参数
最小工作供电电压 1.8V
数据转换器 A/D 11x10b,D/A 1x5b
内核数 -
RAM大小 2KB
振荡器类型 内部
程序存储器类型 FLASH
I/O数量 12
程序存储器大小 3.5KB
EEPROM大小 256 x 8
接口类型 I2C,LINbus,SPI,UART,USART
速度 32MHz
最大工作供电电压 3.6V
数据总线宽度 8bit
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大时钟频率 32MHz
核心处理器 PIC
电压-电源(Vcc/Vdd) 2.3V~5.5V
长*宽*高 8.65mm(长度)*3.9mm(宽度)
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F18323-E/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F18323-E/SL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F18323-E/SL PIC16F18323-E/SL数据手册

PIC16F18323-E/SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4700+ ¥ 9.3744
14100+ ¥ 9.072
23500+ ¥ 8.7696
库存: 9400
起订量: 4700 增量: 4700
交货地:
最小起订量为:4700
合计: ¥ 44059.68
直接购买
加入购物车
