首页  >  产品百科  >  PIC32MX320F064HT-80I/MR

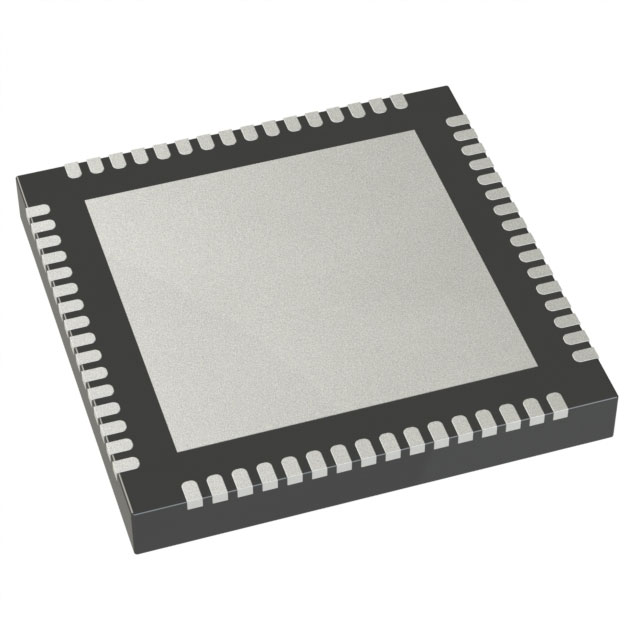

PIC32MX320F064HT-80I/MR

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 16KB FLASH 64KB Brown-out Detect/Reset,POR,PWM,WDT 内部 53 1 2.3V 3.6V 80MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART A/D 16x10b 32bit MIPS32® M4K™ QFN-64 贴片安装,黏合安装 9mm*9mm*880μm
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX320F064HT-80I/MR

PIC32MX320F064HT-80I/MR概述

    # 高性能通用USB 32位闪存微控制器——PIC32MX系列

    产品简介


    Microchip Technology Inc. 的PIC32MX系列是高性能、通用和USB接口的32位闪存微控制器。该系列微控制器集成了先进的RISC核心,拥有丰富的外围设备和高级调试功能,广泛适用于消费电子、工业控制、通信设备和其他嵌入式系统领域。
    PIC32MX系列微控制器基于MIPS32® M4K® 32位内核,具有单周期乘法和高精度除法单元,支持MIPS16e模式以优化代码大小。产品提供多种存储容量选择(32KB至512KB闪存,16KB至32KB SRAM),具备出色的处理能力和低功耗管理特性。

    技术参数


    以下是PIC32MX系列的主要技术规格:
    核心与性能
    - 内核:MIPS32® M4K® 32位处理器,5级流水线
    - 最大运行频率:80 MHz
    - 单核性能:1.56 DMIPS/MHz(Dhrystone 2.1基准测试)
    - 支持MIPS16e模式以减少代码体积
    存储容量
    - 闪存:32KB到512KB(外加12KB启动区)
    - RAM:8KB到32KB
    工作条件
    - 工作电压范围:2.3V 至 3.6V
    - 工作温度范围:-40°C 至 +105°C
    外设
    - USB 2.0全速设备及OTG控制器,带专用DMA通道
    - 内部振荡器:3 MHz至25 MHz晶体振荡器,8 MHz和32 kHz内部振荡器
    - 定时器:5个16位定时器/计数器,可组合成两个32位定时器
    - 中断管理:多个中断向量和优先级可编程
    - DMA支持:最高4个硬件DMA通道,自动检测数据大小
    通信接口
    - UART模块(RS-232、RS-485和LIN支持)
    - I²C模块(最多2个)
    - SPI模块(最多2个)
    - PMP/PSP并行接口
    调试功能
    - 双编程和调试接口(2-Wire JTAG和4-Wire MIPS标准增强型JTAG)
    - 边界扫描:符合IEEE Std 1149.2(JTAG)
    模拟功能
    - 16通道10位ADC,采样率可达1000 ksps
    - 两个模拟比较器

    产品特点和优势


    1. 高性能:PIC32MX系列凭借MIPS架构提供了卓越的处理能力,在嵌入式应用中表现出色。
    2. 丰富的外设集成:强大的外设配置满足复杂应用需求,如USB OTG、多串口支持等。
    3. 可靠的设计:支持多种电源管理模式,并具有内置的看门狗定时器和安全时钟监测功能。
    4. 灵活扩展:与PIC24/dsPIC设备引脚兼容,便于现有系统的升级。

    应用案例和使用建议


    PIC32MX系列广泛应用于物联网设备、医疗仪器、消费电子产品等领域。例如:
    - 家庭自动化:利用其强大的UART模块和ADC功能实现传感器数据采集与控制。
    - 工业控制:结合丰富的定时器和PWM输出用于电机控制和信号调节。
    使用建议:
    - 在设计过程中充分利用USB OTG功能,降低外部电路成本。
    - 对于需要更高性能的应用场景,可以选择更高内存版本型号以优化程序执行效率。

    兼容性和支持


    PIC32MX系列产品与Microchip开发工具链紧密集成,支持MPLAB X IDE等开发环境。此外,厂商还提供详细的文档资料和技术支持服务,帮助开发者快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 程序运行时出现异常 | 检查电源电压是否稳定,重新下载程序 |
    | USB连接不稳定 | 确认USB线路无松动,检查固件配置 |
    | ADC转换结果偏差较大 | 校准参考电压源,确保输入信号幅值准确 |

    总结和推荐


    PIC32MX系列微控制器凭借其卓越的性能、广泛的外设配置和完善的生态系统成为嵌入式开发的理想选择。无论是初学者还是资深工程师都能从中受益匪浅。因此,我们强烈推荐此系列产品用于各种高性能嵌入式应用项目。

PIC32MX320F064HT-80I/MR参数

参数
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
最小工作供电电压 2.3V
程序存储器类型 FLASH
I/O数量 53
EEPROM大小 -
速度 80MHz
RAM大小 16KB
振荡器类型 内部
数据转换器 A/D 16x10b
核心处理器 MIPS32® M4K™
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 2.3V~3.6V
程序存储器大小 64KB
最大时钟频率 80MHz
数据总线宽度 32bit
内核数 1
外设 Brown-out Detect/Reset,POR,PWM,WDT
长*宽*高 9mm*9mm*880μm
通用封装 QFN-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC32MX320F064HT-80I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX320F064HT-80I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX320F064HT-80I/MR PIC32MX320F064HT-80I/MR数据手册

PIC32MX320F064HT-80I/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
