PIC16F818-I/SOTSL

产品分类: 微控制器(MCU)
产品描述: 4V~5.5V 20MHz 1KB FLASH 1.75KB Brown-out Detect/Reset,POR,PWM,WDT 内部 16 4V 5.5V 20MHz I2C,SPI 128 x 8 A/D 5x10b 8bit PIC SOIC-18 贴片安装 11.53mm*7.49mm*2.31mm
供应商型号: MCP-PIC16F818-I/SOTSL
供应商: 海外现货
标准整包数: 1

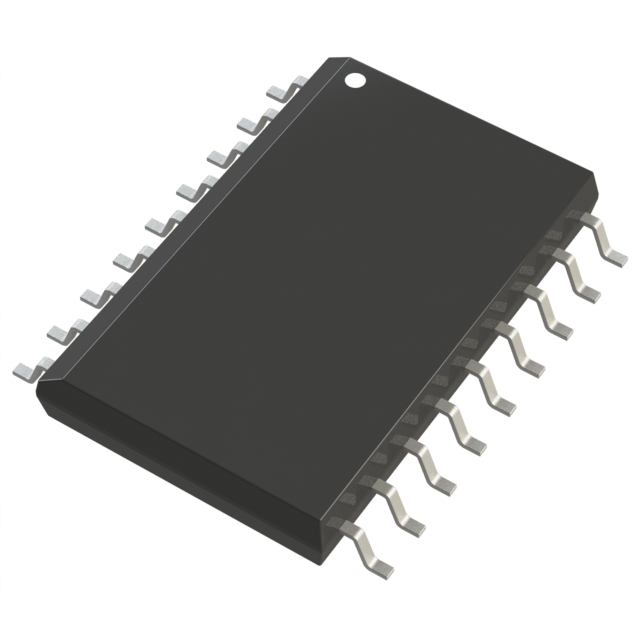

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F818-I/SOTSL

PIC16F818-I/SOTSL概述

    PIC16F818/819 微控制器技术手册

    产品简介


    PIC16F818/819 是Microchip Technology Inc.生产的两款低功耗微控制器(MCU),分别具有1792字节和3584字节的Flash程序存储器。这些微控制器属于Mid-Range系列,具备16个可配置的I/O引脚,适用于广泛的嵌入式系统应用,例如工业自动化、消费电子产品、汽车电子等。

    技术参数


    - 电源管理模式
    - 主运行模式:XT/RC振荡器,87 μA(1 MHz,2V)
    - 内部振荡器(INTRC):7 μA(31.25 kHz,2V)
    - 睡眠模式:0.2 μA(2V)

    - 定时器
    - 定时器1:1.8 μA(32 kHz,2V)
    - 看门狗定时器:0.7 μA(2V)

    - 操作电压范围
    - 工业级:2.0V至5.5V
    - 振荡器配置
    - 晶体模式:LP、XT、HS,最高20 MHz
    - 外部RC模式
    - 外部时钟模式:ECIO,最高20 MHz
    - 内部振荡器模块:8个用户可选频率,包括31 kHz、125 kHz、250 kHz、500 kHz、1 MHz、2 MHz、4 MHz和8 MHz

    - 外围特性
    - 16个双向I/O端口,每个端口都有独立的方向控制
    - 高驱动电流:25 mA
    - 10位,5通道模拟到数字转换器(ADC)
    - 同步串行端口(SSP),支持SPI(主/从)和I2C通信
    - 16个双向I/O引脚,用于外部中断、定时器0时钟输入、捕获/比较/PWM等功能

    产品特点和优势


    - 低功耗:在各种模式下均具有极低的功耗,适合电池供电的应用。
    - 高集成度:集成了多个高性能外围模块,如ADC、SPI和I2C接口。
    - 可靠性:100,000次擦写周期的增强Flash程序存储器和1,000,000次擦写周期的EEPROM数据存储器,确保长期可靠运行。
    - 易于编程:支持在电路串行编程(ICSP),简化开发过程。

    应用案例和使用建议


    - 工业自动化:利用其低功耗和高集成度,可以应用于各种传感器读取和控制系统中。
    - 消费电子产品:适合作为小型智能家电的核心控制器,实现高效能和低成本的设计。
    - 汽车电子:利用其宽电压范围和高可靠性,适用于汽车内部的各种传感器和控制单元。
    使用建议:
    - 在设计应用时,优先考虑使用内部振荡器模式以降低系统成本。
    - 对于需要精确时序的应用,可以选择外部晶体振荡器模式以获得更高的精度。

    兼容性和支持


    - 兼容性:与多种其他电子元器件和设备兼容,广泛适用于各类嵌入式系统。
    - 支持:Microchip提供详尽的技术文档和开发工具,包括在线技术支持、论坛和技术研讨会等。

    常见问题与解决方案


    - 问题1:如何实现低功耗模式?
    - 解答:设置配置寄存器中的低功耗模式控制位即可进入低功耗模式。

    - 问题2:如何配置定时器1?
    - 解答:通过设置相关的控制寄存器和预分频器来配置定时器1的工作模式和时间间隔。
    - 问题3:如何进行内部Flash编程?
    - 解答:使用Microchip提供的编程软件和硬件工具包进行编程,可以通过ICSP接口实现。

    总结和推荐


    综上所述,PIC16F818/819是市场上一款极具性价比和高度集成化的微控制器。其低功耗、丰富的外围接口和高可靠性使其成为众多应用场景的理想选择。强烈推荐给需要高性能、低功耗微控制器的开发者和工程师们。

PIC16F818-I/SOTSL参数

参数
I/O数量 16
数据总线宽度 8bit
最大时钟频率 20MHz
最小工作供电电压 4V
速度 20MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 4V~5.5V
程序存储器类型 FLASH
EEPROM大小 128 x 8
RAM大小 1KB
核心处理器 PIC
接口类型 I2C,SPI
振荡器类型 内部
内核数 -
程序存储器大小 1.75KB
最大工作供电电压 5.5V
数据转换器 A/D 5x10b
长*宽*高 11.53mm*7.49mm*2.31mm
通用封装 SOIC-18
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F818-I/SOTSL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F818-I/SOTSL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F818-I/SOTSL PIC16F818-I/SOTSL数据手册

PIC16F818-I/SOTSL封装设计

查看详情并下载
Symbol
Footprint
3D Model
