PIC12C509A-04/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC12C系列单片机, PIC内核, 8针, PDIP封装, 0CAN通道
供应商型号: 9758828
供应商: 海外现货
标准整包数: 1

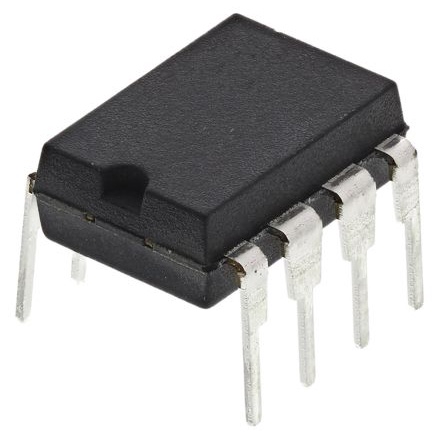

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC12C509A-04/P

PIC12C509A-04/P概述

    PIC12C5XX 8-Bit CMOS Microcontrollers

    1. 产品简介


    产品类型:
    PIC12C5XX 系列是来自 Microchip Technology 的低功耗高性能 8 位 CMOS 微控制器。这一系列涵盖了 PIC12C508、PIC12C509、PIC12C508A、PIC12C509A、PIC12CR509A、PIC12CE518 和 PIC12CE519。其中 PIC12CE5XX 指的是 PIC12CE518 和 PIC12CE519。
    主要功能:
    - 高性能精简指令集(RISC)CPU
    - 高度对称的指令集设计
    - EEPROM 数据内存技术
    - 可编程代码保护
    - 低功耗特性
    应用领域:
    - 个人护理设备
    - 安全系统
    - 低功耗远程发射/接收器
    - 其他空间受限的应用场景

    2. 技术参数


    基本参数:
    - 运行速度:DC 至 4 MHz 时钟输入,DC 至 1 µs 指令周期
    - 指令宽度:12 位
    - 数据路径:8 位
    - 堆栈深度:两级深硬件堆栈
    内存:
    | 设备 | 程序存储器 (EPROM) | 数据存储器 (RAM) | EEPROM |
    ||
    | PIC12C508 | 512 x 12 | 25 | - |
    | PIC12C509 | 1024 x 12 | 41 | - |
    | PIC12CE518 | 512 x 12 | 25 | 16 |
    | PIC12CE519 | 1024 x 12 | 41 | 16 |
    外设功能:
    - 8 位实时计数器/定时器(TMR0)
    - 上电复位(POR)
    - 设备复位定时器(DRT)
    - 看门狗定时器(WDT),自带内部 RC 振荡器
    - 1000000 次擦写周期 EEPROM 数据内存
    - 电源节省睡眠模式
    - 唤醒自睡眠引脚变化
    - 内部弱拉高
    - 内部拉高 MCLR 引脚
    - 可选振荡选项:内部振荡器(INTRC)、外部低成本振荡器(EXTRC)、标准晶体/谐振器(XT)、低功耗晶体(LP)
    工作环境:
    - 商业温度范围:0°C 至 +70°C
    - 工业温度范围:-40°C 至 +85°C
    - 扩展温度范围:-40°C 至 +125°C
    低功耗特性:
    - < 2 mA @ 5V, 4 MHz
    - 15 µA 典型值 @ 3V, 32 KHz
    - < 1 µA 典型待机电流

    3. 产品特点和优势


    特点:
    - 仅 33 条单字指令需要学习
    - 单周期执行指令(1 µs)
    - 分离程序和数据总线
    - 高度对称的指令集
    - 内置 4 MHz RC 振荡器
    优势:
    - 优秀的抗干扰能力
    - 减少了开发时间
    - 适用于多种应用场景,尤其适合空间受限的设计
    - 灵活的编程选择:一次可编程(OTP)和快速周转生产(QTP)

    4. 应用案例和使用建议


    应用场景:
    - 家用电器(如空调、冰箱控制板)
    - 安全系统(如门禁系统、防盗报警系统)
    - 无线通信设备(如遥控器、短距离传输设备)
    使用建议:
    - 在设计时应考虑合适的振荡器配置以确保最佳性能
    - 使用 EEPROM 存储关键参数(如设置和安全码)
    - 结合微控制器的 I/O 灵活性来实现更多功能

    5. 兼容性和支持


    兼容性:
    - 所有 PIC12CXXX 和 PIC12CEXXX 设备均支持串行编程,使用数据引脚 GP0 和时钟引脚 GP1。
    - 所有 PIC12CXXX 和 PIC12CEXXX 设备具备上电复位、可选看门狗定时器、可选代码保护以及高 I/O 电流能力。
    支持:
    - 全面的功能宏汇编器
    - 软件模拟器
    - 在电路仿真器
    - ‘C’语言编译器
    - 低功耗开发编程器
    - 全面的编程器
    技术支持:
    - Microchip 的网站提供了最新的数据表和更新信息
    - Microchip 的销售办事处提供详细的咨询和技术支持

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:无法正常启动
    - 解决方案: 检查电源电压和接地是否正确;确认复位信号已正确配置。
    - 问题:无法进入睡眠模式
    - 解决方案: 确认 WDT 是否已关闭,或者正确配置 WDT 相关寄存器。
    - 问题:EEPROM 数据写入失败
    - 解决方案: 检查 EEPROM 的写保护状态,重新配置 EEPROM 控制寄存器并重试写操作。

    7. 总结和推荐


    总结:
    - PIC12C5XX 系列在低功耗、高性能方面表现出色,且拥有丰富的外设功能,非常适合在各种空间受限的应用中使用。
    - 该系列的易用性与强大的开发支持使得它成为嵌入式系统开发的理想选择。
    推荐:
    - 推荐用于新项目的开发和现有项目的升级,特别是在对功耗和成本敏感的应用中。
    此系列微控制器以其高效能和多功能,在各类应用中展现了卓越的性价比,强烈推荐给广大开发者和工程师。

PIC12C509A-04/P参数

参数
振荡器类型 内部
程序存储器大小 1.5KB
外设 POR,WDT
最大时钟频率 4MHz
接口类型 -
速度 4MHz
核心处理器 PIC
电压-电源(Vcc/Vdd) 3V~5.5V
EEPROM大小 -
数据总线宽度 8bit
I/O数量 5
程序存储器类型 OTP
最大工作供电电压 5.5V
RAM大小 2.5625Kbit
数据转换器 -
内核数 -
最小工作供电电压 3V
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PIC12C509A-04/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC12C509A-04/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC12C509A-04/P PIC12C509A-04/P数据手册

PIC12C509A-04/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
