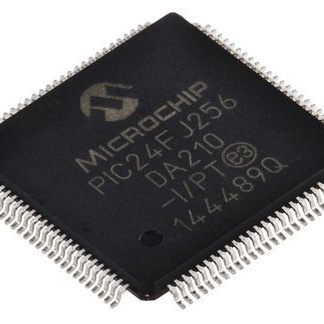

PIC24FJ256DA210-I/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC24FJ系列单片机, PIC内核, 100针, TQFP封装, 0CAN通道
供应商型号: PIC24FJ256DA210-I/PT
供应商: 云汉优选
标准整包数: 1190
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ256DA210-I/PT

PIC24FJ256DA210-I/PT概述

    # PIC24FJ256DA210 16-Bit Microcontroller Data Sheet

    产品简介


    PIC24FJ256DA210 是一款高性能 16 位微控制器,专为需要复杂图形处理能力和高速 USB 功能的应用设计。其核心特点是内置高性能 CPU 和强大的图形控制器,广泛应用于消费电子、工业控制和嵌入式系统等领域。此外,该系列还支持 USB On-The-Go(OTG)功能,使得它非常适合需要灵活连接不同设备的场景。
    主要功能
    - 高性能 CPU:运行速度高达 32 MHz,可达到 16 MIPS。
    - 图形控制器:包含三个硬件加速器,支持多种显示接口(如 STN 和 TFT 显示屏),并提供高分辨率支持(最高可达 480x272 @ 60 Hz)。
    - USB 功能:支持全速 USB 操作,兼容 USB v2.0 的 OTG 规范,能够作为主机或外设工作。
    - 丰富的外设接口:包括多个 SPI、I²C、UART 和定时器模块,支持广泛的外围设备通信。
    应用领域
    - 工业自动化设备
    - 医疗仪器
    - 家庭娱乐系统
    - POS 终端机
    - 便携式医疗设备

    技术参数


    CPU 参数
    - 架构:改进型哈佛架构
    - 工作频率:最高 32 MHz
    - 指令集:C 编译器优化指令集,支持灵活地址模式
    - 程序存储器:256 KB(Flash)
    - RAM:96 KB
    外设接口
    - 图形控制器:
    - 支持最多 256 色色表(CLUT)
    - 可配置位深度:1/2/4/8/16 bpp
    - 最大分辨率:480x272 @ 60Hz(16 bpp)
    - USB OTG:
    - 支持低速(1.5 Mbps)和全速(12 Mbps)操作
    - 内置高精度 PLL
    - I²C:支持多主/从模式
    - SPI:支持多达三个独立模块
    - UART:支持 RS-485、RS-232 等协议
    电源管理
    - 电压范围:2.2V 至 3.6V
    - 功耗:
    - 运行模式:800 µA/MIPS
    - 睡眠模式:20 µA
    - 待机模式:22 µA(32 kHz 振荡器)

    产品特点和优势


    独特功能
    1. 高性能图形处理:集成的硬件加速器显著提升了图形渲染效率,适合需要复杂 UI 或视频处理的应用。
    2. 多功能 USB OTG:灵活的角色切换能力增强了设备间的互操作性。
    3. 丰富外设接口:满足各种传感器、显示器和其他外围设备的需求。
    4. 低功耗设计:支持多种省电模式,延长电池使用寿命。
    市场竞争力
    - 集成度高,减少了外部组件数量,降低了系统成本。
    - 兼容性强,适用于多种行业标准协议。
    - 开发工具完善,支持在线调试和编程,缩短开发周期。

    应用案例和使用建议


    应用案例
    1. 医疗监护仪:利用高精度 ADC 和丰富的 I/O 接口实现患者生命体征监测。
    2. 智能家居设备:结合图形显示功能,构建直观易用的人机交互界面。
    3. POS 终端机:通过 USB OTG 功能实现数据传输与支付处理。
    使用建议
    - 在选择显示接口时,根据实际需求权衡分辨率和刷新率之间的关系。
    - 设计低功耗电路时,合理启用睡眠和待机模式以节省能源。
    - 利用软件工具简化开发流程,例如 MPLAB IDE 和配套的调试器。

    兼容性和支持


    兼容性
    - 与标准的 USB 协议完全兼容,便于与其他设备无缝协作。
    - 支持多种编程语言和开发框架,如 C 和汇编。
    支持信息
    Microchip 提供了详尽的技术文档和支持服务,包括用户指南、应用笔记和技术论坛。客户还可以获得在线培训资源和样片服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | USB 通信不稳定 | 检查接线是否正确,确保匹配 USB 标准配置 |
    | 显示屏出现闪烁现象 | 调整时钟频率或重新配置显示参数 |
    | 程序烧录失败 | 确认 ICSP 配置无误,检查供电是否稳定 |

    总结和推荐


    综合评估
    PIC24FJ256DA210 以其强大的图形处理能力和多样化的接口功能脱颖而出,是构建现代嵌入式系统的理想选择。它不仅提供了优异的性能表现,还具有良好的能效比和广泛的适用性。
    推荐理由
    对于需要高分辨率显示、高速数据传输以及多样化外设支持的项目,我们强烈推荐使用 PIC24FJ256DA210。无论是开发阶段还是量产部署,该产品都能带来卓越的价值体验。

PIC24FJ256DA210-I/PT参数

参数
电压-电源(Vcc/Vdd) 2.2V~3.6V
最大工作供电电压 3.6V
接口类型 I2C,IrDA,SPI,UART,USART,USB OTG
数据转换器 A/D 24x10b
最大时钟频率 32MHz
数据总线宽度 16bit
外设 Brown-out Detect/Reset,GFX,LVD,POR,PWM,WDT
EEPROM大小 -
振荡器类型 内部
最小工作供电电压 2.2V
程序存储器类型 FLASH
RAM大小 96KB
程序存储器大小 256KB
内核数 -
I/O数量 84
核心处理器 PIC
速度 32MHz
长*宽*高 12mm*12mm*1mm
通用封装 TQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

PIC24FJ256DA210-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ256DA210-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ256DA210-I/PT PIC24FJ256DA210-I/PT数据手册

PIC24FJ256DA210-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1190+ ¥ 39.1
2380+ ¥ 38.42
3570+ ¥ 38.08
库存: 5950
起订量: 1190 增量: 1190
交货地:
最小起订量为:1190
合计: ¥ 46529
直接购买
加入购物车
