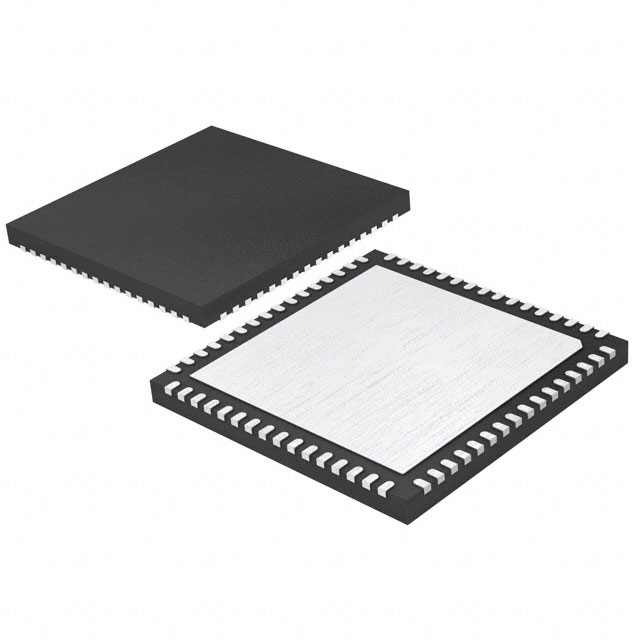

DSPIC33FJ64GS606-50I/MR

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 9KB FLASH 64KB Brown-out Detect/Reset,DMA,QEI,POR,PWM,WDT 内部 58 3V 3.6V 50MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART A/D 16x10b;D/A 1x10b 16bit dsPIC QFN 贴片安装
供应商型号: MCP-DSPIC33FJ64GS606-50I/MR
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33FJ64GS606-50I/MR

DSPIC33FJ64GS606-50I/MR概述


    产品简介


    产品名称:Microchip dsPIC33FJ 系列数字信号控制器
    产品类型:16位高性能数字信号控制器(DSC)
    主要功能:
    - 高速PWM(脉宽调制)模块,适用于多种功率转换应用,如DC/DC、AC/DC变换器、逆变器、功率因数校正(PFC)及照明控制。
    - 高速ADC(模数转换器)模块,可实现快速精确的数据采集,适用于工业控制、电机驱动等领域。
    - 多种通信接口,包括UART、SPI、ECAN和I²C,支持复杂的多设备通信网络。
    - 集成多种定时器、比较器和捕获单元,满足复杂实时控制系统需求。
    应用领域:
    - 工业自动化设备
    - 汽车电子系统
    - 医疗设备
    - 家用电器
    - 智能电源管理

    技术参数


    | 参数类别 | 规格 |

    | 工作电压范围 | 3.0V 至 3.6V |
    | 工作温度范围 | -40°C 至 +85°C 或 -40°C 至 +125°C |
    | 主频 | 最大50 MIPS(典型值),高精度内部振荡器支持±1%误差 |
    | 核心架构 | dsPIC33F 16位高性能DSP内核,代码高效(C语言和汇编语言支持) |
    | 时钟源 | 内部振荡器、PLL倍频器及外部晶振 |
    | 低功耗模式 | Sleep、Idle 和 Doze 模式,典型动态电流1.7 mA/MHz |
    | 输入输出能力 | 支持Sink/Source电流:18 mA(18引脚)、10 mA(1引脚)、6 mA(66引脚) |
    | 安全特性 | 支持AEC-Q100 Grade 1认证,IEC 60730安全库支持 |
    | 电磁兼容性 | 符合ECAN 2.0B标准 |

    产品特点和优势


    1. 高性能PWM模块:最多支持9对独立PWM通道,具有死区时间控制功能,适合高速电机驱动和逆变器应用。
    2. 先进ADC功能:高达4 Msps采样速率,内置双通道SAR结构ADC,支持多达24个输入通道。
    3. 强大的通信接口:集成了多种协议支持的UART、ECAN、SPI和I²C模块,便于构建复杂通信网络。
    4. 灵活的中断处理:支持多达29个外部中断,适合需要多任务处理的应用场景。
    5. 丰富的调试支持:支持IEEE 1149.2兼容边界扫描及运行时跟踪功能,有助于开发与测试。
    6. 可靠性保障:通过AEC-Q100认证,具备出色的抗干扰能力和安全认证。

    应用案例和使用建议


    应用案例:
    1. 电动机控制:利用高速PWM和高级ADC模块,可以精确控制无刷直流电机(BLDC)和永磁同步电机(PMSM)。
    2. 光伏逆变器:结合高性能PWM模块和安全认证,可设计高效率的光伏逆变系统。
    3. 医疗监护设备:配合低功耗特性和精准的ADC模块,可用于生物电信号监测设备。
    使用建议:
    - 对于高精度ADC应用,建议使用外部参考电压以提高信号测量精度。
    - 在工业级环境中部署时,确保良好的散热设计,特别是在高频率PWM应用中。
    - 利用ECAN模块进行远距离、高速通信时,需注意线路阻抗匹配。

    兼容性和支持


    - 兼容性:与Microchip其他系列MCU兼容,便于升级和扩展。
    - 开发工具:提供完整的软件开发套件(SDK),包括集成开发环境(IDE)和在线仿真器。
    - 技术支持:Microchip提供详尽的技术文档、应用笔记以及客户支持服务,涵盖硬件设计到软件编程的全流程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | PWM信号异常 | 检查时钟配置是否正确;调整死区时间参数 |
    | ADC转换结果偏差 | 校准ADC参考电压或增加滤波电路 |
    | 程序运行不稳定 | 检查堆栈大小设置是否合理;禁用不必要的中断 |

    总结和推荐


    Microchip dsPIC33FJ系列数字信号控制器以其卓越的性能、丰富的外设组合和灵活的开发工具成为工业和汽车领域的理想选择。其强大的PWM、ADC模块以及可靠的通信接口使其适用于广泛的应用场景。对于追求高性能和稳定性的工程师来说,这一系列产品无疑是最佳选择之一。推荐在复杂工业控制和电力电子应用中优先选用此款控制器。

DSPIC33FJ64GS606-50I/MR参数

参数
最小工作供电电压 3V
电压-电源(Vcc/Vdd) 3V~3.6V
最大工作供电电压 3.6V
程序存储器类型 FLASH
振荡器类型 内部
内核数 -
外设 Brown-out Detect/Reset,DMA,QEI,POR,PWM,WDT
速度 -
EEPROM大小 -
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
核心处理器 dsPIC
程序存储器大小 64KB
最大时钟频率 50MHz
I/O数量 58
RAM大小 9KB
数据总线宽度 16bit
数据转换器 A/D 16x10b;D/A 1x10b
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

DSPIC33FJ64GS606-50I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33FJ64GS606-50I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33FJ64GS606-50I/MR DSPIC33FJ64GS606-50I/MR数据手册
