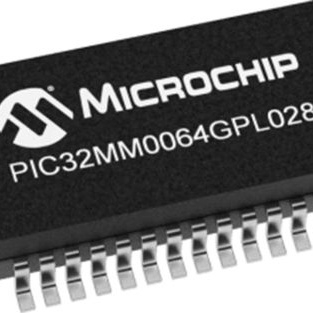

PIC32MM0064GPL028-I/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC32系列单片机, PIC内核, 28针, SSOP封装
供应商型号: PIC32MM0064GPL028-I/SS
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MM0064GPL028-I/SS

PIC32MM0064GPL028-I/SS概述

    PIC32MM0064GPL036 FAMILY 技术手册概述

    1. 产品简介


    产品类型:
    PIC32MM0064GPL036家族是Microchip公司推出的低功耗32位微控制器(MCU)。这些器件采用高性能的microAptiv UC内核,并集成了多种功能模块,适用于需要高计算能力和灵活性的应用场景。
    主要功能:
    - 微控制器具备高性能的32位RISC CPU,运行频率可达DC至25 MHz。
    - 支持多种低功耗模式,如Idle和Sleep模式。
    - 内置多种外设,包括多个串行接口、定时器、比较器等。
    - 具备灵活的外设管脚选择(PPS)功能。
    应用领域:
    这类微控制器广泛应用于汽车电子、工业控制、消费电子、物联网(IoT)等领域,特别是在需要低功耗和高性能处理能力的应用场景中表现出色。

    2. 技术参数


    工作条件:
    - 电压范围:2.0V到3.6V
    - 工作温度范围:-40°C 到 +125°C 或 -40°C 到 +85°C
    - 运行频率:DC至25 MHz
    低功耗模式:
    - Idle模式下CPU关闭,外设继续运行。
    - Sleep模式下CPU和外设均关闭,低功耗模式电流为0.5 μA(带调节器保留模式),5 μA(带调节器待机模式)。
    - 内置1.8V电压调节器和超低功耗保留调节器。
    性能指标:
    - CPU:具有5级流水线的microAptiv UC核心。
    - 指令集:具备35%更小代码和98%更高性能的microMIPS指令集。
    - 性能:最高3.17 CoreMark/MHz (79 CoreMark),1.53 DMIPS/MHz。
    - 数据路径:16/32位宽,单周期32x16乘法,双周期32x32乘法。
    存储容量:
    - 程序存储器:64 K字节Flash。
    - 数据存储器:8 K字节RAM。
    GPIO 和 PPS:
    - GPIO引脚数:20/28/36/40。
    - PPS可配置外设数量:最多20个可重映射引脚。

    3. 产品特点和优势


    - 高效能: 采用先进的microAptiv UC核心,支持microMIPS指令集,提供了高性能和低功耗的平衡。
    - 多功能集成: 内置丰富的外设,如多个串行接口、定时器、比较器等,极大减少了外围电路的需求。
    - 灵活的PPS: 外设管脚选择功能提高了设计灵活性,简化了硬件布局。
    - 低功耗模式: 具有多级低功耗模式,可以满足不同应用场景下的能耗需求。

    4. 应用案例和使用建议


    应用场景:
    - 汽车电子: 可用于车身控制、发动机管理等系统。
    - 工业控制: 适合用于工厂自动化、机器人控制等领域。
    - 消费电子: 适合于智能家电、手持设备等产品。
    - 物联网(IoT): 适用于智能家居、远程监控等应用。
    使用建议:
    - 在选择外设管脚时,需合理规划GPIO分配,避免资源浪费。
    - 根据具体应用场景,选择合适的电源管理策略,以实现最优的功耗性能。
    - 设计时应注意散热问题,确保长时间稳定运行。

    5. 兼容性和支持


    兼容性:
    - 该系列器件与大多数PIC24 MCU/dsPIC DSC设备引脚兼容,便于升级和替换。
    - 支持多种外部晶振/谐振器和内部高速振荡器。
    厂商支持:
    - Microchip提供详尽的技术文档和支持服务,包括用户指南、参考手册和技术论坛。
    - 开发工具链完备,如MPLAB X IDE和MPLAB XC编译器。

    6. 常见问题与解决方案


    问题1:无法正确进入Sleep模式
    - 解决方法:检查电源管理寄存器设置是否正确,确保所有外设已经停止运行。
    问题2:系统复位后程序运行异常
    - 解决方法:检查初始化代码,确保关键配置参数(如PLL、时钟源)设置无误。
    问题3:GPIO输出电平不正确
    - 解决方法:确认GPIO端口配置寄存器设置正确,并检查是否有其他外设占用了该端口。

    7. 总结和推荐


    总结:
    PIC32MM0064GPL036系列微控制器以其高性能、低功耗、丰富的外设集成及灵活的管脚选择功能,在多个领域展现了卓越的应用潜力。特别适合于需要高计算能力和复杂外设交互的应用场合。
    推荐:
    鉴于其出色的表现和广泛的应用范围,强烈推荐电子设计工程师在需要高性能、低功耗的嵌入式系统设计中选用这款微控制器。其优异的性能、多样的功能以及良好的开发支持使其成为众多应用的理想选择。

PIC32MM0064GPL028-I/SS参数

参数
I/O数量 22
程序存储器类型 FLASH
内核数 1
最大工作供电电压 3.6V
EEPROM大小 -
振荡器类型 内部
最大时钟频率 25MHz
外设 Brown-out Detect/Reset,HLVD,I2S,POR,PWM,WDT
RAM大小 8KB
数据总线宽度 32bit
速度 25MHz
最小工作供电电压 2V
程序存储器大小 64KB
数据转换器 A/D 12x10/12b,D/A 1x5b
核心处理器 MIPS32® microAptiv™
电压-电源(Vcc/Vdd) 2V~3.6V
接口类型 Brown-out Detect,HLVD,I2S,POR,PWM,Reset,WDT
长*宽*高 10.2mm*5.3mm*1.75mm
通用封装 SSOP-28
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

PIC32MM0064GPL028-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MM0064GPL028-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MM0064GPL028-I/SS PIC32MM0064GPL028-I/SS数据手册

PIC32MM0064GPL028-I/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
