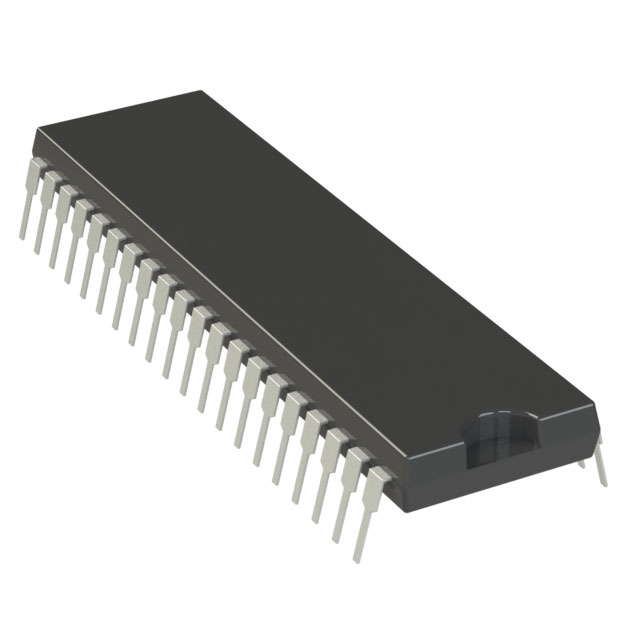

PIC16F1939-I/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 40针, PDIP封装, 0CAN通道
供应商型号: 1755832
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1939-I/P

PIC16F1939-I/P概述

    PIC16(L)F1938/9 高性能8位CMOS微控制器

    1. 产品简介


    PIC16(L)F1938/9 是由Microchip公司生产的一款高性能8位微控制器,适用于多种应用场合,如工业控制、消费电子产品、汽车电子等。这款微控制器集成了丰富的外围设备,提供了多种配置选项以适应不同的应用需求。它基于增强型中档CPU架构,具备高速运行能力和高集成度。

    2. 技术参数


    PIC16(L)F1938/9 的关键技术参数如下:
    - CPU:
    - RISC指令集,仅49条指令,大部分为单周期执行
    - 工作频率:DC – 32 MHz(输入时钟)
    - 指令周期:DC – 125 ns
    - 程序存储器:高达16K x 14 Words的Flash存储器
    - 数据存储器:最高可达1024 Bytes RAM
    - 电源管理:
    - 精度内部振荡器:工厂校准至±1%,软件可选频率范围从32 MHz到31 kHz
    - 低功耗睡眠模式
    - 电源上电复位(POR)
    - 外设:
    - 高达35个I/O端口和1个仅输入端口
    - 集成LCD控制器,最多支持96段
    - 电容式触摸模块(mTouch):多达16个可选通道
    - 10位ADC:最多14个通道
    - 增强型定时器1:低功耗32 kHz振荡器驱动
    - CCP模块:16位捕获,16位比较,10位PWM
    - MSSP模块:SPI和I2C兼容

    3. 产品特点和优势


    - 高集成度: 集成多个外围设备,简化系统设计。
    - 高精度内部振荡器: 工厂校准,精度高达±1%。
    - 低功耗: 具备低功耗睡眠模式和多种低功耗外设,适合电池供电应用。
    - 灵活的GPIO: 高达35个I/O端口,可编程中断触发功能。
    - 丰富的通信接口: 支持SPI、I2C、RS-232、RS-485等多种通信协议。
    - 开发便捷: 提供In-Circuit串行编程(ICSP),方便在线调试和编程。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制: 用于电机控制、传感器数据采集等。
    - 消费电子: 如家电控制面板、遥控器等。
    - 汽车电子: 用于仪表盘显示、车窗控制等。
    使用建议:
    - 系统设计: 由于其高度集成的特性,可在系统设计初期考虑使用这款微控制器来简化硬件复杂度。
    - 功耗管理: 在不需要高频率运行的情况下,建议启用低功耗模式以节省能源。
    - 外围设备配置: 根据具体应用需求,合理配置I/O端口和外设,提高系统效率。

    5. 兼容性和支持


    兼容性:
    - 该微控制器的引脚布局与PIC16CXXX和PIC16FXXX系列相兼容,便于用户根据现有设计进行升级或替换。
    - 提供多种封装形式,包括28/40/44-Pin SPDIP/SOIC/SSOP/QFN等,适应不同的应用需求。
    支持:
    - Microchip提供详尽的技术文档和开发工具,帮助用户快速熟悉和使用该产品。
    - 客户支持服务涵盖软件和硬件方面的咨询与技术支持,确保用户能够顺利实现项目开发。

    6. 常见问题与解决方案


    常见问题:
    - Q1: 电源上电复位(POR)未正常工作怎么办?
    - 解决方案: 检查电路连接,确保电源线和地线正确无误。同时,检查相关寄存器配置是否正确。
    - Q2: 使用内部振荡器时,系统时钟不稳定怎么办?
    - 解决方案: 检查内部振荡器配置是否正确,并确保外部电容值符合要求。如果仍然存在问题,可以尝试使用外部晶振。

    7. 总结和推荐


    总结:
    - PIC16(L)F1938/9是一款高性能、多功能的8位微控制器,广泛适用于工业控制、消费电子和汽车电子等领域。
    - 其高集成度、低功耗、丰富的外设和易用的开发工具使其成为众多应用的理想选择。
    推荐:
    - 推荐在需要高性能、多功能且易于开发的应用中使用PIC16(L)F1938/9。该产品不仅能够满足各类应用的需求,还能显著降低开发成本和缩短开发周期。

PIC16F1939-I/P参数

参数
外设 Brown-out Detect/Reset,LCD,POR,PWM,WDT
程序存储器大小 28KB
核心处理器 PIC
程序存储器类型 FLASH
内核数 -
速度 32MHz
数据总线宽度 8bit
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
振荡器类型 内部
数据转换器 A/D 14x10b
最小工作供电电压 2.3V
RAM大小 1KB
接口类型 I2C,LINbus,SPI,UART,USART
最大时钟频率 32MHz
EEPROM大小 256 x 8
I/O数量 36
长*宽*高 53.21mm*14.73mm*4.95mm
通用封装 PDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16F1939-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1939-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1939-I/P PIC16F1939-I/P数据手册

PIC16F1939-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
